CTR预估模型FM、FFM、DeepFM

点击率(click-through rate, CTR) 是点击特定链接的用户与查看页面，电子邮件或广告的总用户数量之比。它通常用于衡量某个网站的在线广告活动是否成功，以及电子邮件活动的有效性，是互联网公司进行流量分配的核心依据之一。

$$CTR = \frac{number\,of\,click-throughs}{number\,of\,impressions}\times 100 \%$$

无论使用什么类型的模型，点击率这个命题可以被归纳到二元分类的问题，我们通过单个个体的特征，计算出对于某个内容，是否点击了，点击了就是1，没点击就是0。对于任何二元分类的问题，最后我们都可以归结到逻辑回归上面。

早期的人工特征工程 + LR(Logistic Regression)：这个方式需要大量的人工处理，不仅需要对业务和行业有所了解，对于算法的经验要求也十分的高。
GBDT(Gradient Boosting Decision Tree) + LR：提升树短时这方面的第二个里程碑，虽然也需要大量的人工处理，但是由于其的可解释性和提升树对于假例的权重提升，使得计算准确度有了很大的提高。
FM-FFM：FM和FFM模型是最近几年提出的模型，并且在近年来表现突出，分别在由Criteo和Avazu举办的CTR预测竞赛中夺得冠军，使得到目前为止，还都是以此为主的主要模型占据主导位置。
Embedding模型可以理解为FFM的一个变体。

CTR预估技术从传统的Logistic回归，到近两年大火的深度学习，新的算法层出不穷：DeepFM, NFM, DIN, AFM, DCN等。其实这些算法都是特征工程方面的模型，无论最后怎么计算，最后一层都是一个二元分类的函数（sigmod为主）。本文主要涉及三种FM系列算法：FM，FFM，DeepFM

FM（Factorization Machines，因子分解机）

FM（Factorization Machines，因子分解机）最早由Steffen Rendle于2010年在ICDM上提出，它是一种通用的预测方法，在即使数据非常稀疏的情况下，依然能估计出可靠的参数进行预测。与传统的简单线性模型不同的是，因子分解机考虑了特征间的交叉，对所有嵌套变量交互进行建模（类似于SVM中的核函数），因此在推荐系统和计算广告领域关注的点击率CTR（click-through rate）和转化率CVR（conversion rate）两项指标上有着良好的表现。此外，FM的模型还具有可以用线性时间来计算，以及能够与许多先进的协同过滤方法（如Bias MF、SVD++等）相融合等优点。

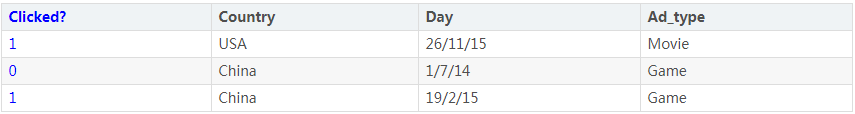

在介绍FM模型之前，来看看稀疏数据的训练问题。以广告CTR（click-through rate）点击率预测任务为例，假设有如下数据：

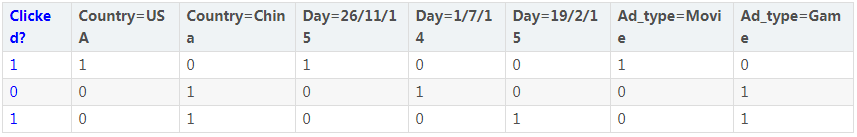

第一列Clicked是类别标记，标记用户是否点击了该广告，而其余列则是特征（这里的三个特征都是类别类型），一般的，我们会对数据进行One-hot编码将类别特征转化为数值特征，转化后数据如下：

经过One-hot编码后，特征空间是十分稀疏的。特别的，某类别特征有m种不同的取值，则one-hot编码后就会被变为m维，当类别特征越多、类别特征的取值越多，其特征空间就更加稀疏。

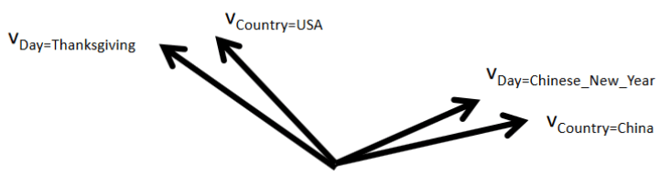

同时通过观察大量的样本数据可以发现，某些特征经过关联之后，与label之间的相关性就会提高。例如，“USA”与“Thanksgiving”、“China”与“Chinese New Year”这样的关联特征，对用户的点击有着正向的影响。换句话说，来自“China”的用户很可能会在“Chinese New Year”有大量的浏览、购买行为，而在“Thanksgiving”却不会有特别的消费行为。这种关联特征与label的正向相关性在实际问题中是普遍存在的，如“化妆品”类商品与“女”性，“球类运动配件”的商品与“男”性，“电影票”的商品与“电影”品类偏好等。因此，引入两个特征的组合是非常有意义的。

如何表示两个特征的组合呢？一种直接的方法就是采用多项式模型来表示两个特征的组合，$x_i$为第i个特征的取值，$x_ix_j$表示特征$x_i$和$x_j$的特征组合，其系数$w_ij$即为我们学习的参数，也是$x_ix_j$组合的重要程度：

$$\hat y(\mathbf{x}) = w_0+ \sum_{i=1}^d w_i x_i + \sum_{i=1}^d \sum_{j=i+1}^d w_{ij} x_i x_j$$

上式也可以称为Poly2(degree-2 poly-nomial mappings)模型。注意到式中参数的个数是非常多的，一次项有$d+1$个，二次项共有$\frac{d(d-1)}{2}$个，而参数与参数之间彼此独立，在稀疏场景下，二次项的训练是很困难的。因为要训练$w_{ij}$，需要有大量的$x_i$和$x_j$都非零的样本（只有非零组合才有意义）。而样本本身是稀疏的，满足$x_ix_j \ne 0$的样本会非常少，样本少则难以估计参数$w_{ij}$，训练出来容易导致模型的过拟合。

为此，Rendle于2010年提出FM模型，它能很好的求解上式，其特点如下：

FM模型可以在非常稀疏的情况下进行参数估计
FM模型是线性时间复杂度的，可以直接使用原问题进行求解，而且不用像SVM一样依赖支持向量。
FM模型是一个通用的模型，其训练数据的特征取值可以是任意实数。而其它最先进的分解模型对输入数据有严格的限制。FMs可以模拟MF、SVD++、PITF或FPMC模型。

FM模型原理

前面提到过，式中的参数难以训练时因为训练数据的稀疏性。对于不同的特征对$x_i,x_j$和$x_i,x_k$，认为是完全独立的，对参数$w_{ij}$和$w_{ik}$分别进行训练。而实际上并非如此，不同的特征之间进行组合并非完全独立，如下图所示：

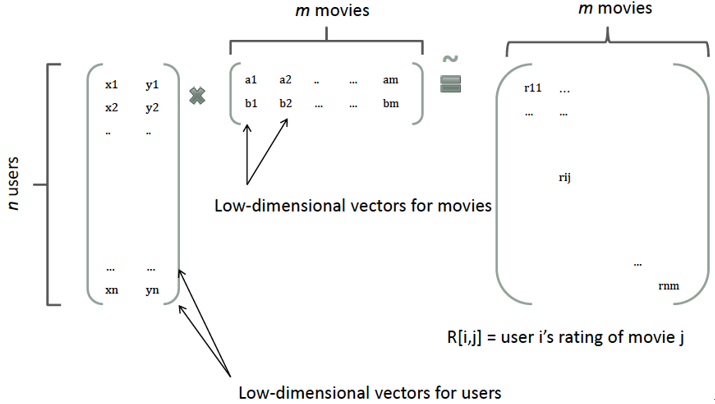

回想矩阵分解，一个rating可以分解为user矩阵和item矩阵，如下图所示：

分解后得到user和item矩阵的维度分别为$nk$和$km$，（k一般由用户指定），相比原来的rating矩阵，空间占用得到降低，并且分解后的user矩阵暗含着user偏好，Item矩阵暗含着item的属性，而user矩阵乘上item矩阵就是rating矩阵中用户对item的评分。因此，参考矩阵分解的过程，FM模型也将上式的二次项参数$w_{ij}$进行分解：

$$\hat y(\mathbf{x}) = w_0+ \sum_{i=1}^d w_i x_i + \sum_{i=1}^d \sum_{j=i+1}^d ( \mathbf{v}_i \cdot \mathbf{v}_j ) x_i x_j$$

其中$v_i$是第i维特征的隐向量，其长度为$k (k\ll d)$。$(\mathbf{v}_i \cdot \mathbf{v}_j)$为内积，其乘积为原来的$w_{ij}$，即$\hat w_{ij} = ( \mathbf{v}_i \cdot \mathbf{v}_j ) = \sum_{f=1}^kv_{i,f} \cdot v_{j,f}$。

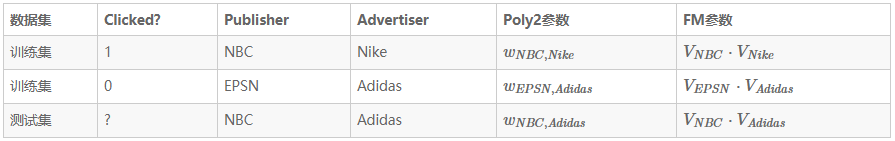

为了方便说明，考虑下面的数据集（实际中应该进行one-hot编码，但并不影响此处的说明）：

对于上面的训练集，没有（NBC，Adidas）组合，因此，Poly2模型就无法学习到参数$w_{NBC,Adidas}$。而FM模型可以通过特征组合(NBC，Nike)、(EPSN，Adidas) 分别学习到隐向量$V_{NBC}$和$V_Adidas$，这样使得在测试集中得以进行预测。

更一般的，经过分解，式中的参数个数减少为$kd$个，对比上式参数个数大大减少。使用小的k，使得模型能够提高在稀疏情况下的泛化性能。此外，将$w_{ij}$进行分解，使得不同的特征对不再是完全独立的，而它们的关联性可以用隐式因子表示，这将使得有更多的数据可以用于模型参数的学习。比如$x_i,x_j$与$x_i,x_k$的参数分别为：$\langle\mathbf{v}_i, \mathbf{v}_j \rangle$和$\langle\mathbf{v}_i, \mathbf{v}_k \rangle$，它们都可以用来学习$v_i$，更一般的，包含$x_i x_j \ne 0 \And i\ne j$的所有样本都能用来学习$v_i$，很大程度上避免了数据稀疏性的影响。

此外，复杂度可以从$O(kd^2)$优化到$O(kd)$：

$$\begin{aligned}
&\sum_{i=1}^d \sum_{j=i+1}^d \langle \mathbf{v}_i, \mathbf{v}_j \rangle x_i x_j \\=&\frac{1}{2} \sum_{i=1}^d \sum_{j=1}^d \langle \mathbf{v}_i, \mathbf{v}_j \rangle x_i x_j – \frac{1}{2}\sum_{i=1}^d \langle \mathbf{v}_i, \mathbf{v}_j \rangle x_i x_i\\
=&\frac{1}{2} \sum_{i=1}^d \sum_{j=1}^d \sum_{f=1}^k v_{i,f}v_{j,f} x_i x_j – \frac{1}{2}\sum_{i=1}^d \sum_{f=1}^k v_{i,f}v_{i,f}x_i x_i\\
=&\frac{1}{2} \sum_{f=1}^k ((\sum_{i=1}^dv_{i,f}x_i)(\sum_{j=1}^dv_{j,f}x_j) -\sum_{i=1}^d v_{i,f}^2x_i^2) \\
=&\frac{1}{2} \sum_{f=1}^k ((\sum_{i=1}^dv_{i,f}x_i) ^2 – \sum_{i=1}^d v_{i,f}^2x_i^2)
\end{aligned}$$

可以看出，FM模型可以在线性的时间做出预测。

FM模型学习

把上述两公式合并，得到等价的FM模型公式：

$$\hat y(\mathbf{x}) = w_0+ \sum_{i=1}^d w_i x_i + \frac{1}{2} \sum_{f=1}^k ( (\sum_{i=1}^dv_{i,f}x_i ) ^2 – \sum_{i=1}^d v_{i,f}^2x_i^2)$$

FM模型可以使用梯度下降法进行学习，模型的梯度为：

$$\frac{\partial}{\partial\theta} y (\mathbf{x}) =\{\begin{array}{ll} 1, & \text{if}\; \theta\; \text{is}\; w_0 \\ x_i, & \text{if}\; \theta\; \text{is}\; w_i \\ x_i \sum_{j=1}^d v_{j, f} x_j – v_{i, f} x_i^2, & \text{if}\; \theta\; \text{is}\; v_{i, f} \end{array}$$

式中，$\sum_{j=1}^d v_{j, f} x_j$只与$f$有关而与$i$无关，在每次迭代过程中，可以预先对所有$f$的$\sum_{j=1}^d v_{j, f} x_j$进行计算，复杂度$O(kd)$，就能在常数时间$O(1)$内得到$v_{i,f}$的梯度。而对于其它参数$w_0$和$w_i$，显然也是在常数时间内计算梯度。此外，更新参数只需要$O(1)$, 一共有$1+d+kd$个参数，因此FM参数训练的复杂度也是$O(kd)$。所以说，FM模型是一种高效的模型，是线性时间复杂度的，可以在线性的时间做出训练和预测。

FM总结

FM的优势

FM降低了因数据稀疏，导致交叉项参数学习不充分的影响。直接用one-hot进行多项式建模，DataSet中没有出现的特征组合的权重是学不出来的，而FM是基于MF的思想或者说是基于latent factor model的思想进行的“曲线救国”：
- 通过先学习每个特征的隐向量，然后通过隐向量之间的内积来刻画交互项的权重。
- 一个组合特征的样本数一定比单特征的样本数少 <=> 直接学习交互项的特征一定比学习隐向量要难。且学习隐向量可以避免因数据稀疏导致的学习不充分的缺点。
FM提升了参数学习效率，因为FM需要训练的参数更少，一般情况下，隐向量的维度都是比较短的，且肯定原小于直接学习交互项的参数个数。
FM模型对稀疏数据有更好的学习能力，通过交互项可以学习特征之间的关联关系，并且保证了学习效率和预估能力。
与其他模型相比，它的优势如下：
- FM是一种比较灵活的模型，通过合适的特征变换方式，FM可以模拟二阶多项式核的SVM模型、MF模型、SVD++模型等；
- 相比SVM的二阶多项式核而言，FM在样本稀疏的情况下是有优势的；而且，FM的训练/预测复杂度是线性的，而二项多项式核SVM需要计算核矩阵，核矩阵复杂度就是N平方。
- MF虽然可以用类似SVD++等方式来增强对交互特征的学习，但是最多只能加两个特征。而FM是可以对任意阶的所有交互项进行学习
FM能玩得通的一些巧妙性：
- FM求解latent factor vector的套路，是基于MF的latent factor model方法来做。
- 矩阵分解大法用在FM上，以缩减参数个数，处理数据稀疏带来的学习不足问题，还能做embedding；
- FM 可以看做是 MF 的 generalized 版本，不仅能够利用普通的用户反馈信息，还能融合情景信息、社交信息等诸多影响个性化推荐的因素。

SVM和FM的区别

SVM的二元特征交叉参数是独立的，而FM的二元特征交叉参数是两个k维的向量$v_i$、$v_j$，交叉参数就不是独立的，而是相互影响的。
FM可以在原始形式下进行优化学习，而基于kernel的非线性SVM通常需要在对偶形式下进行
FM的模型预测是与训练样本独立，而SVM则与部分训练样本有关，即支持向量

为什么线性SVM在和多项式SVM在稀疏条件下效果会比较差呢？线性svm只有一维特征，不能挖掘深层次的组合特征在实际预测中并没有很好的表现；而多项式svn正如前面提到的，交叉的多个特征需要在训练集上共现才能被学习到，否则该对应的参数就为0，这样对于测试集上的case而言这样的特征就失去了意义，因此在稀疏条件下，SVM表现并不能让人满意。而FM不一样，通过向量化的交叉，可以学习到不同特征之间的交互，进行提取到更深层次的抽象意义。

FM和LR的区别

LR是从组合特征的角度去描述单特征之间的交互组合；FM实际上是从模型（latent factor model）的角度来做的。即FM中特征的交互是模型参数的一部分。
FM能很大程度上避免了数据系数行造成参数估计不准确的影响。
FM是通过MF的思想，基于latent factor，来降低交叉项参数学习不充分的影响
- 具体而言，两个交互项的参数学习，是基于K维的latent factor
- 每个特征的latent factor是通过它与其它(n-1)个特征的latent factor交互后进行学习的，这就大大的降低了因稀疏带来的学习不足的问题。
- latent factor学习充分了，交互项（两个latent factor之间的内积）也就学习充分了。
- 即FM学习的交互项的参数是单特征的隐向量。

FFM

FFM 是 NTU（国立台湾大学）的 Yu-Chin Juan（阮毓钦，现在美国 Criteo 工作）与其比赛队员，借鉴了来自 Michael Jahrer 的论文中的 field 概念提出了 FM 的升级版模型。

考虑下面的数据集：

对于第一条数据来说，FM模型的二次项为：${\bf w}_{EPSN} \cdot {\bf w}_{Nike} + {\bf w}_{EPSN} \cdot {\bf w}_{Male} + {\bf w}_{Nike} \cdot {\bf w}_{Male}$。每个特征只用一个隐向量来学习和其它特征的潜在影响。对于上面的例子中，Nike是广告主，Male是用户的性别，描述（EPSN，Nike）和（EPSN，Male）特征组合，FM模型都用同一个$w_{ESPN}$，而实际上，ESPN作为广告商，其对广告主和用户性别的潜在影响可能是不同的。

因此，Yu-Chin Juan借鉴Michael Jahrer的论文Ensemble of collaborative filtering and feature engineered models for click through rate prediction，将field概念引入FM模型。

field是什么呢？即相同性质的特征放在一个field。比如EPSN、NBC都是属于广告商field的，Nike、Adidas都是属于广告主field，Male、Female都是属于性别field的。简单的说，同一个类别特征进行one-hot编码后生成的数值特征都可以放在同一个field中，比如最开始的例子中Day=26/11/15 Day=19/2/15可以放于同一个field中。如果是数值特征而非类别，可以直接作为一个field。

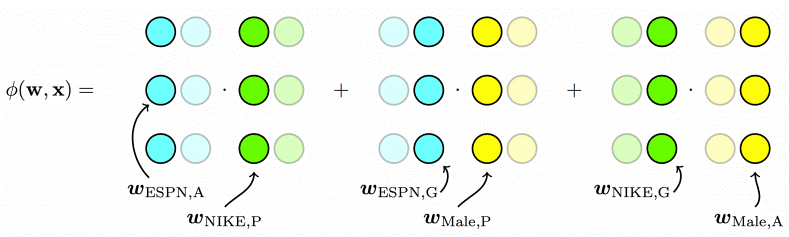

引入了field后，对于刚才的例子来说，二次项变为：

$$\underbrace{{\bf w}_{EPSN, A} \cdot {\bf w}_{Nike, P}}_{P \times A} + \underbrace{{\bf w}_{EPSN, G} \cdot {\bf w}_{Male,P}}_{P \times G} + \underbrace{{{\bf w}_{Nike, G} \cdot {\bf w}_{Male,A}}}_{A \times G}$$

对于特征组合（EPSN，Nike）来说，其隐向量采用的是$w_{EPSN,A}$和$w_{Nike,P}$，对于$w_{EPSN,A}$这是因为Nike属于广告主（Advertiser）的field，而第二项w_{Nike,P}则是EPSN是广告商（Publisher）的field。
对于特征组合（EPSN，Male）来说，$w_{EPSN,G}$是因为Male是用户性别(Gender)的field，而第二项$w_{Male,P}$是因为EPSN是广告商（Publisher）的field。

下面的图来很好的表示了三个模型的区别：

For Poly2, a dedicated weight is learned for each feature pair:

For FMs, each feature has one latent vector, which is used to interact with any other latent vectors:

For FFMs, each feature has several latent vectors, one of them is used depending on the field of the other feature:

FFM 数学公式

因此，FFM的数学公式表示为：

$$y(\mathbf{x}) = w_0 + \sum_{i=1}^d w_i x_i + \sum_{i=1}^d \sum_{j=i+1}^d (w_{i, f_j} \cdot w_{j, f_i}) x_i x_j$$

$f_i$和$f_j$分别代表第i个特征和第j个特征所属的field。若field有f个，隐向量的长度为k，则二次项系数共有$dfk$个，远多于FM模型的dk个。此外，隐向量和field相关，并不能像FM模型一样将二次项化简，计算的复杂度是$d^2k$。

通常情况下，每个隐向量只需要学习特定field的表示，所以有$k_{FFM} \ll k_{FM}$。

FFM 模型学习

为了方便推导，这里省略FFM的一次项和常数项，公式为：

$$\phi(\mathbf{w}, \mathbf{x}) =\sum_{a=1}^d \sum_{b=a+1}^d ( w_{a, f_b} \cdot w_{b, f_a}) x_a x_b$$

FFM模型使用logistic loss作为损失函数，并加上L2正则项：

$$\mathcal{L} = \sum_{i=1}^N\log\left(1 + \exp(-y_i\phi({\bf w}, {\bf x_i}))\right) + \frac{\lambda}{2} |\!|{\bf w}|\!|^2$$

采用随机梯度下降来（SGD）来优化损失函数，因此，损失函数只采用单个样本的损失：

$$\mathcal{L} =\log\left(1 + \exp(-y_i\phi({\bf w}, {\bf x}))\right) + \frac{\lambda}{2} |\!|{\bf w}|\!|^2$$

对于每次迭代，选取一条数据$(x,y)$，然后让L对$w_{a,f_b}$和$w_{b,f_a}$求偏导（注意，采用SGD上面的求和项就去掉了，只采用单个样本的损失），得：

$$g_{a,f_b} \equiv \frac{\partial \mathcal{L}}{\partial w_{a,f_b}} = \kappa\cdot w_{b, f_a} x_a x_b + \lambda w_{a,f_b}^2$$

$$g_{b,f_a} \equiv \frac{\partial \mathcal{L}}{\partial w_{b,f_a}} = \kappa\cdot w_{a, f_b} x_a x_b + \lambda w_{b,f_a}^2$$

其中，$\kappa = \frac{-y}{1+\exp(y\phi({\bf w,x}))}$

在具体的实现中，这里有两个trick，第一个trick是梯度的分步计算。

$$\mathcal{L} = \mathcal{L} _{err} + \mathcal{L} _{reg} = \log\left(1 + \exp(-y_i\phi({\bf w}, {\bf x}))\right) + \frac{\lambda}{2} |\!|{\bf w}|\!|^2$$

$$\frac{\partial\mathcal{L}}{\partial\mathbf{w}} = \frac{\partial\mathcal{L}_{err}}{\partial\phi}\cdot \frac{\partial\phi}{\partial\mathbf{w}} + \frac{\partial\mathcal{L}_{reg}}{\partial\mathbf{w}}$$

注意到$\frac{\partial\mathcal{L}_{err}}{\partial\phi}$和参数无关，每次更新模型时，只需要计算一次，之后直接调用结果即可。对于总共有$dfk$个模型参数的计算来说，使用这种方式能极大提升运算效率。

第二个trick是FFM的学习率是随迭代次数变化的，具体的是采用AdaGrad算法。Adagrad算法能够在训练中自动的调整学习率，对于稀疏的参数增加学习率，而稠密的参数则降低学习率。因此，Adagrad非常适合处理稀疏数据。

设$g_{t,j}$第t轮第j个参数的梯度，则SGD和采用Adagrad的参数更新公式分别如下：

$$SGD: w_{t+1,j} = w_{t,j} -\eta \cdot g_{t,j}$$

$$Adagrad: w_{t+1,j} = w_{t,j} – \frac{\eta}{\sqrt{G_{t,jj}+ \epsilon}} \cdot g_{t,j}$$

可以看出，Adagrad在学习率η上还除以一项$\sqrt{G_{t,jj}+ \epsilon}$，这是什么意思呢？$\epsilon$为平滑项，防止分母为0，$G_{t,jj} = \sum_{\iota=1}^tg_{\iota, jj}^2$即$G_{t,jj}$为对角矩阵，每个对角线位置$j,j$的值为参数$w_j$每一轮的平方和，可以看出，随着迭代的进行，每个参数的历史梯度累加到一起，使得每个参数的学习率逐渐减小。

因此，用3-5、3-6计算完梯度后，下一步就是更新分母的对角矩阵：

$$G_{a,f_b} \leftarrow G_{a,f_b} + (g_{a,f_b})^2$$

$$G_{b,f_a} \leftarrow G_{b,f_a} + (g_{b,f_a})^2$$

最后，更新模型参数：

$$w_{a,f_b} \leftarrow w_{a,f_b} – \frac{\eta}{\sqrt{G_{a,f_b}+ 1}}g_{a,f_b}$$

$$w_{b,f_a} \leftarrow w_{b,f_a} – \frac{\eta}{\sqrt{G_{b,f_a}+ 1}}g_{b,f_a}$$

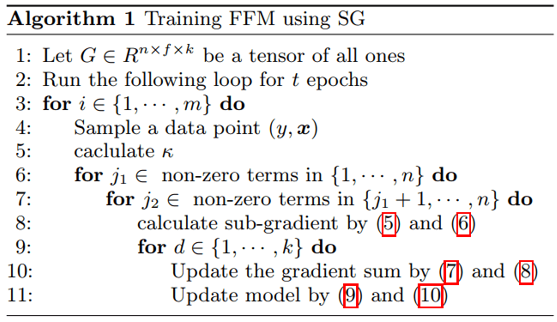

这就是论文中算法1描述的过程：

FFM使用技巧

在FFM原论文中，作者指出，FFM模型对于one-hot后类别特征十分有效，但是如果数据不够稀疏，可能相比其它模型提升没有稀疏的时候那么大，此外，对于数值型的数据效果不是特别的好。在Github上有FFM的开源实现，要使用FFM模型，特征需要转化为“field_id:feature_id:value”格式，相比LibSVM的格式多了field_id，即特征所属的field的编号，feature_id是特征编号，value为特征的值。

此外，美团点评的文章中，提到了训练FFM时的一些注意事项：

样本归一化。FFM默认是进行样本数据的归一化的。若不进行归一化，很容易造成数据inf溢出，进而引起梯度计算的nan错误。因此，样本层面的数据是推荐进行归一化的。
特征归一化。CTR/CVR模型采用了多种类型的源特征，包括数值型和categorical类型等。但是，categorical类编码后的特征取值只有0或1，较大的数值型特征会造成样本归一化后categorical类生成特征的值非常小，没有区分性。例如，一条用户-商品记录，用户为“男”性，商品的销量是5000个（假设其它特征的值为零），那么归一化后特征“sex=male”（性别为男）的值略小于0002，而“volume”（销量）的值近似为1。特征“sex=male”在这个样本中的作用几乎可以忽略不计，这是相当不合理的。因此，将源数值型特征的值归一化到[0,1]是非常必要的。
省略零值特征。从FFM模型的表达式(3-1)可以看出，零值特征对模型完全没有贡献。包含零值特征的一次项和组合项均为零，对于训练模型参数或者目标值预估是没有作用的。因此，可以省去零值特征，提高FFM模型训练和预测的速度，这也是稀疏样本采用FFM的显著优势。

DeepFM

近年来深度学习模型在解决NLP、CV等领域的问题上取得了不错的效果，于是有学者将深度神经网络模型与FM模型结合，提出了DeepFM模型。FM通过对于每一位特征的隐变量内积来提取特征组合，最后的结果也不错，虽然理论上FM可以对高阶特征组合进行建模，但实际上因为计算复杂度原因，一般都只用到了二阶特征组合。对于告诫特征组合来说，我们很自然想到多层神经网络DNN。

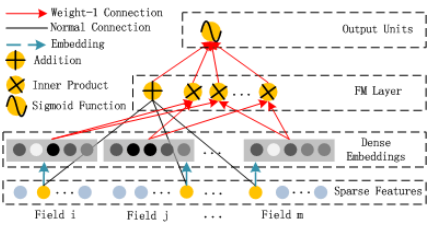

FM的结构

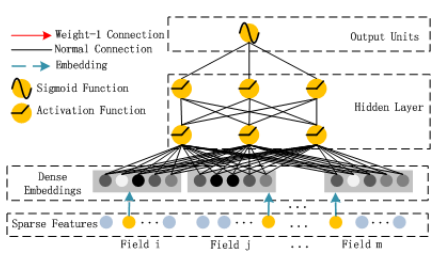

DNN结构

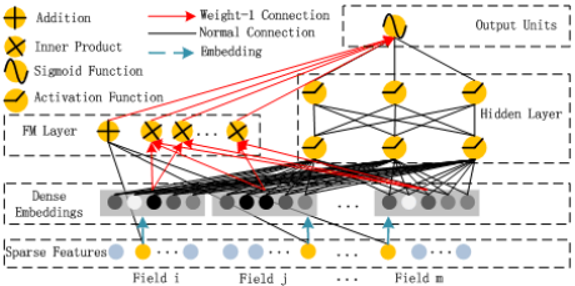

DeepFM结构（FM和DNN的特征结合）

DeepFM的架构其实特别清晰:

输入的是稀疏特征的id
进行一层lookup 之后得到id的稠密embedding
这个embedding一方面作为隐向量输入到FM层进行计算
同时该embedding进行聚合之后输入到一个DNN模型(deep)
然后将FM层和DNN层的输入求和之后进行co-train

DeepFM目的是同时学习低阶和高阶的特征交叉，主要由FM和DNN两部分组成，底部共享同样的输入。模型可以表示为：

$$\hat{y}=sigmoid(y_{FM}+y_{DNN})$$

FM部分

原理如上，数学表达为：

$$y_{FM}=<w,x>+\sum_{i=1}^d\sum_{j=i+1}^d<V_i,V_j>x_i \cdot x_j$$

Deep部分

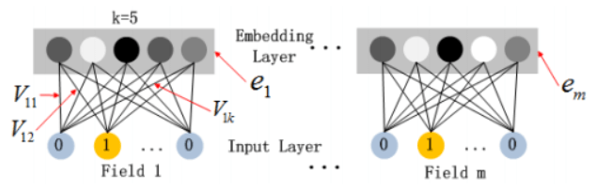

深度部分是一个前馈神经网络，与图像或语音类的输入不同，CTR的输入一般是极其稀疏的，因此需要重新设计网络结构。在第一层隐藏层之前，引入一个嵌入层来完成输入向量压缩到低位稠密向量：

嵌入层的结构如上图所示，有两个有趣的特性：

尽管不同field的输入长度不同，但是embedding之后向量的长度均为k
在FM中得到的隐变量$V_{ik}$现在作为嵌入层网络的权重

嵌入层的输出为$a^{(0)}=[e_1,e_2,…,e_m]$，其中$e_i$是嵌入的第i个filed，m是field的个数，前向过程将嵌入层的输出输入到隐藏层为：

$$a^{(l+1)}=\sigma(W^{(l)}a^{(l)}+b^{(l)})$$

其中l是层数，$\sigma$是激活函数，$W^{(l)}$是模型的权重，$b^{(l)}$是l层的偏置，因此，DNN得预测模型表达为：

$$y_{DNN}=W^{|H|+1} \cdot a^{|H|}+b^{|H|+1}$$

其中，$|H|$为隐藏层层数。

DeepFM模型对比

目前在推荐领域中比较流行的深度模型有FNN、PNN、Wide&Deep。

FNN模型是用FM模型来对Embedding层进行初始化的全连接神经网络。
PNN模型则是在Embedding层和全连接层之间引入了内积/外积层，来学习特征之间的交互关系。
Wide&Deep模型由谷歌提出，将LR和DNN联合训练，在Google Play取得了线上效果的提升。Wide&Deep模型，很大程度上满足了模型同时学习低阶特征和高阶特征的需求，让模型同时具备较好的“memorization”和“generalization”。但是需要人工特征工程来为Wide模型选取输入特征。具体而言，对哪些稀疏的特征进行embedding，是由人工指定的。

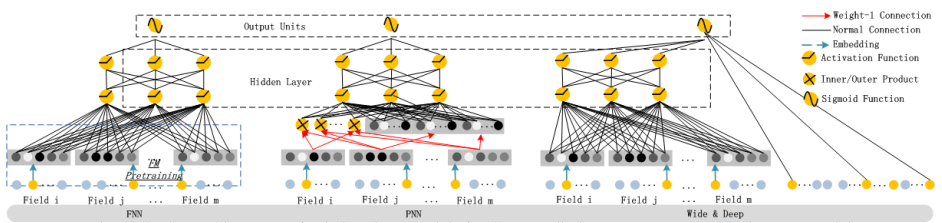

有学者将DeepFM与当前流行的应用于CTR的神经网络做了对比：

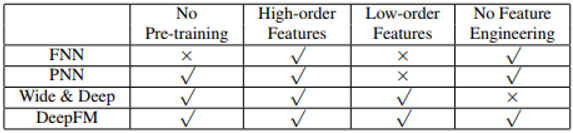

从预训练，特征维度以及特征工程的角度进行对比，发现：

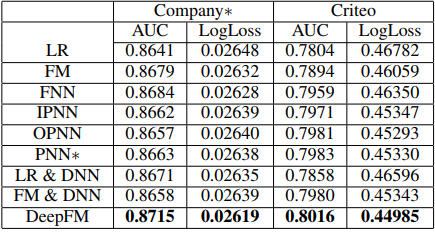

从实验效果来看，DeepFM的效果较好：

DeepFM的三大优势：

相对于Wide&Deep不再需要手工构建wide部分；
相对于FNN把FM的隐向量参数直接作为网络参数学习；
DeepFM将embedding层结果输入给FM和MLP，两者输出叠加，达到捕捉了低阶和高阶特征交叉的目的。

NFM(Neural Factorization Machines)

NFM(Neural Factorization Machines)又是在FM上的一个改进工作，出发点是FM通过隐向量可以对完成一个很好的特征组合工作，并且还解决了稀疏的问题，但是FM对于它对于non-linear和higher-order 特征交叉能力不足，而NFM则是结合了FM和NN来弥补这个不足。

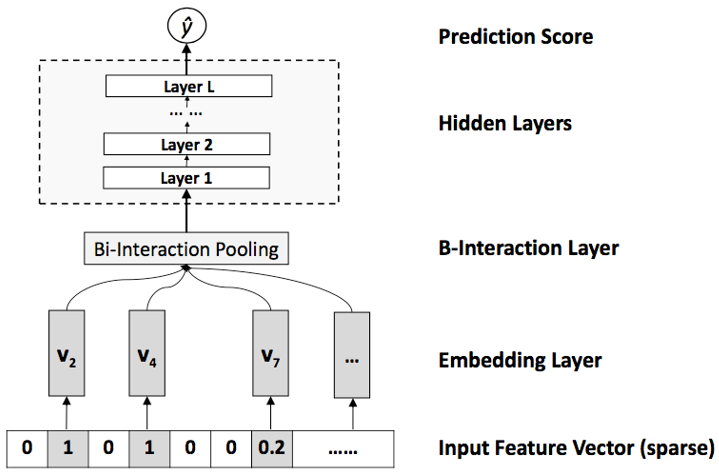

DeepFM 是用 Wide & Deep 框架，在 FM 旁边加了一个 NN，最后一并 sigmoid 输出。NFM 的做法则是利用隐向量逐项相乘得到的向量作为 MLP 的输入，构建的 FM + NN 模型。其中：

Input Feature Vector层是输入的稀疏向量，可以带权
Embedding Layer对输入的稀疏向量look up 成稠密的embedding 向量
Bi-Interaction Layer将每个特征embedding进行两两做element-wise product，Bi-Interaction的输出是一个 k维向量（就是隐向量的大小）,这层负责了特征之间second-order组合。$f_{\text{Bi}}(V_x) = \sum_i^n \sum_{j=i+1}^n x_iv_i \odot x_jv_j$类似FM的式子转换，这里同样可以做如下转换将复杂度降低：$f_{\text{Bi}}(V_x) = \frac{1}{2} \left [ (\sum_i^n x_iv_i)^2 – \sum_i^n(x_iv_i)^2 \right]$
Hidden Layers这里是多层学习高阶组合特征学习,其实就是一个DNN模块: $z_1=\sigma_1(W_1 f_{\text{Bi}}(V_x) + b_1) \\ z_2 = \sigma_2(W_2z_1+b_2) \\ … \\ z_L=\sigma_L(W_L z_{L-1}+b_L)$
Prediction Score层就是输出最终的结果：$y_{\text{NFM}}(x) = w_0 + \sum_i^n w_ix_i + h^T \sigma_L(W_l(…\sigma_1(W_1 f_{\text{Bi}}(V_x) + b_1))+b_L)$

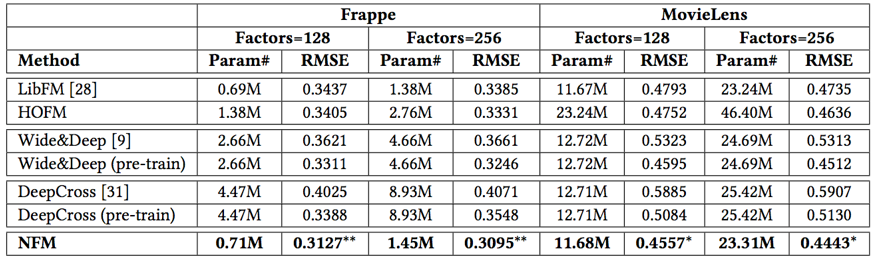

FM可以看做是NFM模型 Hidden Layer层数为0一种特殊形式。最终的实验效果看来NFM也还是可以带来一个不错的效果：

AFM(Attentional Factorization Machines)

AFM(Attentional Factorization Machines)是浙大（Jun Xiao, Hao Ye, Fei Wu）和新加坡国大（Xiangnan He, Hanwang Zhang, Tat-Seng Chua）几位同学提出来的模型。AFM 首先对 FM 做了神经网络改造，而后加入了注意力机制，为不同特征的二阶组合分配不同的权重。在传统的FM中进行特征组合时两两特征之间的组合都是等价的(只能通过隐向量的点积来区别)，这里趁着Attention的热度走一波，因为AFM的最大的贡献就是通过Attention建立权重矩阵来学习两两向量组合时不同的权重。下面就是AFM的框架图：

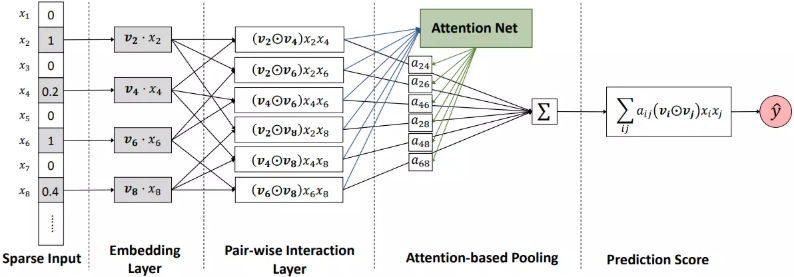

从图中可以很清晰的看出,AFM比FM就是多了一层Attention-based Pooling，该层的作用是通过Attention机制生成一个$\alpha_{ij}$权重矩阵，该权重矩阵将会作用到最后的二阶项中，因此这里$\alpha_{ij}$的生成步骤是先通过原始的二阶点积求得各自的组合的一个Score：

$${a}’_{i,j} = h^T \text{ReLu}(W(v_i \odot v_j)x_ix_j+b)$$

其中$W \in \mathbb{R}^{t \times k},b \in \mathbb{R}^t , h \in \mathbb{R}^t$，这里t表示Attention网络的大小。然后对其score进行softmax的归一化：

$$a_{i,j} = \frac{exp({a}’_{i,j})}{\sum_{i,j} exp({a}’_{i,j})}$$

最后该权重矩阵再次用于二阶项的计算（也就是最终的AFM式子）：

$$\hat y = f(\vec x) = w_0 + \sum_{i = 1}^{n}w_ix_i + \sum_{0 < i < j <= n}\alpha_{ij}\big\langle \vec p, (\vec v_i \odot \vec v_j)\big\rangle x_ix_j.$$

这里，$\alpha_{ij}$是通过注意力机制学习得到的特征$i$和特征$j$组合的权重，$\vec p$ 是对隐向量每个维度学习得到的权重， $\vec v_i \odot \vec v_j$表示向量$\vec v_i$和$\vec v_j$逐项相乘得到的新向量。显然，当$\alpha_{ij} \equiv 1$且$\vec p = \vec 1$时，AFM 退化为标准的 FM 模型。

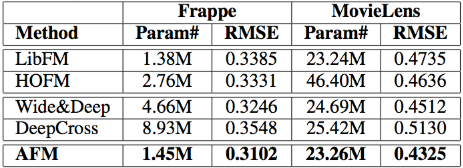

其实整个算法思路也是很简单，但是在实验上却有一个不错的效果：
