和孩子一起学电子电路：继电器

继电器简介

继电器简单来说就是一种电控开关。它的核心功能是：用一个小电流（或小电压）的电路，去控制另一个大电流（或高电压）电路的开关状态。

核心概念：电磁开关

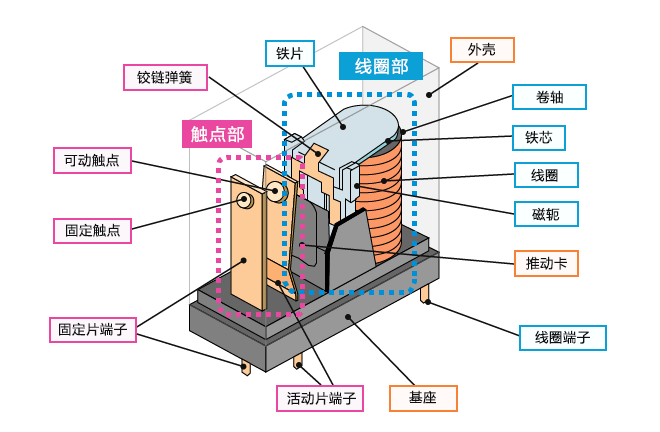

基本组成：

• 线圈 (Coil):你施加控制电压的部分。通常需要较低的电压（如5V, 12V, 24V）和较小的电流就能工作。
• 衔铁 (Armature):一个可移动的铁片，被线圈产生的磁力吸引。
• 触点 (Contacts):一组开关（通常是金属片）。衔铁的运动会打开或关闭这些触点。触点连接的是你想控制的大功率电路。
• 弹簧 (Spring, 常开型才有):当线圈断电时，将衔铁拉回原位。

工作原理：

• 当线圈不通电时：
  • 没有磁场产生。
  • 衔铁在弹簧（或重力）作用下处于原始位置。
  • 常开 (Normally Open, NO)触点断开 – 电路不通。
  • 常闭 (Normally Closed, NC)触点闭合 – 电路接通。
• 当线圈通电时：
  • 电流流过线圈，产生磁场。
  • 磁场吸引衔铁移动。
  • 衔铁的移动会：
    • 闭合常开 (NO) 触点 – 电路接通。
    • 断开常闭 (NC) 触点 – 电路断开。
  • 一个继电器通常同时有NO和NC触点。
  • 还有一个公共端 (Common, COM)，它总是与NO或NC中的一个连接，具体取决于线圈是否通电。

关键点：线圈所在的小电流电路（控制电路）和触点所在的大电流电路（负载电路）在电气上是完全隔离的（除了通过磁场联系）。这是继电器最核心的价值！

简单过程：

• 你在控制电路（线圈端）施加一个小电流。
• 线圈通电产生磁场。
• 磁场吸引衔铁移动。
• 衔铁带动可动触点移动，使其与固定触点接触或分离。
• 这样，主电路（触点端）就被接通或断开了。

为什么需要继电器？（主要优点）

• 电气隔离：控制电路（线圈端）和被控制电路（触点端）在物理上是分开的，只有磁场联系。这非常重要，因为它：
  • 保护低压控制电路（如单片机、传感器）免受高压主电路（如电机、市电）的干扰或损坏。
  • 提高安全性。
• 以小控大：可以用非常小的电流（比如几毫安，来自微控制器）来控制非常大的电流（比如几十安培，驱动电机或加热器）。
• 多路控制：一个控制信号可以同时控制多个触点（开关多个电路），或者控制不同状态的触点（常开/常闭）。
• 信号转换：可以将直流控制信号转换为交流负载的控制，反之亦然（取决于继电器类型）。

继电器主要类型

• 电磁继电器 (Electromechanical Relay – EMR):
  • 上面描述的就是这种，最常见、最经典。
  • 优点：触点物理隔离好，导通电阻小（功耗小），能承受较大浪涌电流，价格相对便宜，开关状态清晰可见（有时能听到“咔哒”声）。
  • 缺点：机械结构，有寿命限制（开关次数，通常是几万到几十万次），动作速度较慢（毫秒级），线圈耗电相对固态继电器大一些，动作时会产生电火花（需要灭弧），有机械噪音（“咔哒”声），体积相对较大。
  • 面板实验最常见的就是这种！
• 固态继电器 (Solid State Relay – SSR):
  • 没有机械部件，利用半导体器件（如光耦、可控硅、MOSFET）实现开关功能。
  • 优点：开关速度极快（微秒级），无机械噪音，无触点火花，寿命极长（无机械磨损），抗震动冲击好。
  • 缺点：导通时有一定压降（会产生热量，可能需要散热片），关断时可能有微小漏电流，承受浪涌电流能力相对较弱，价格通常比同规格EMR贵，失效模式可能是短路（EMR通常是开路）。
  • 在需要高频开关、静音、长寿命的应用中很有优势。

继电器引脚解读（以常见5V单刀双掷继电器模块为例）

• 控制端 (连接你的Arduino/开发板)：
  • DC+/ VCC： 接继电器线圈的正极电源（如5V）。
  • DC-/ GND： 接继电器线圈的负极/地。
  • IN/ SIG / 控制信号： 接你的控制信号（如Arduino的数字引脚）。当这个引脚给高电平（如5V）时，线圈通电，继电器吸合；给低电平（0V）时，线圈断电，继电器释放。注意： 有些模块设计为低电平触发（给0V时吸合），购买时看清说明！
• 负载端 (连接你要控制的设备)：
  • COM(Common)：公共端。相当于开关的“动触点”。
  • NO(Normally Open)：常开端。线圈不通电时，与COM断开；线圈通电时，与COM闭合。
  • NC(Normally Closed)：常闭端。线圈不通电时，与COM闭合；线圈通电时，与COM断开。

重要： COM, NO, NC 是强电端！用来接你的高压/大电流负载（如灯泡、电机）。千万不要把它们和控制端 (VCC, GND, IN) 短路！

常见应用领域

继电器无处不在！例如：

• 家用电器：空调、冰箱、洗衣机、微波炉里的压缩机、电机、加热管的控制。
• 汽车：车灯、喇叭、风扇、启动电机、电动门窗的控制。
• 工业控制：自动化设备、电机启停、阀门控制、PLC输出模块。
• 电力系统：保护装置、断路器操作。
• 通信设备：信号路由切换。
• 电子产品：单片机/树莓派/Arduino控制大功率负载。

面板实验中的典型应用示例

• Arduino控制交流灯泡/台灯：
  • Arduino数字引脚 -> 继电器模块IN
  • 继电器模块VCC -> Arduino 5V
  • 继电器模块GND -> Arduino GND
  • 火线 (L) -> 灯泡 -> 继电器模块COM
  • 零线 (N) -> 继电器模块NO (注意：这样接线，继电器吸合时灯亮)
  • 安全警告：操作交流电极其危险！务必在完全断电情况下接线，并确保所有高压部分绝缘良好。作为初学者，强烈建议先用低压直流负载（如小电机、12V LED灯带）练习，熟悉后再考虑交流控制。
• Arduino控制直流电机正反转 (H桥简化版 – 需要2个继电器)：
  • 用两个继电器组成一个简单的H桥（并非最优方案，但原理清晰）。
  • 继电器1 COM接电源正极。
  • 继电器1 NO接电机一端 (A)。
  • 继电器2 COM接电源正极。
  • 继电器2 NO接电机另一端 (B)。
  • 电机A端和B端都连接到电源负极。
  • 控制逻辑：
    • 两个继电器都断开：电机停止。
    • 继电器1吸合，继电器2断开：电流 正->A->B->负，电机正转。
    • 继电器1断开，继电器2吸合：电流 正->B->A->负，电机反转。
    • 两个继电器都吸合：短路！绝对禁止！(这就是为什么这不是最优H桥方案)
  • 逻辑电路控制低压大电流LED灯带：
    • 你的逻辑门输出电流太小，无法直接驱动长LED灯带。
    • 逻辑门输出 -> 继电器模块IN
    • 继电器模块VCC/GND 接适当电源。
    • 外部大功率电源正极 -> LED灯带正极。
    • LED灯带负极 -> 继电器模块COM。
    • 继电器模块NO -> 外部大功率电源负极。

选择和使用继电器的关键注意事项

• 线圈电压：必须匹配你的控制电路电压！常见有5V, 12V, 24V (直流 DC) 和 110V/220V (交流 AC)。面板实验最常用5V或12V DC线圈。
• 触点容量：最重要参数之一！务必查看继电器规格书！
  • 电压：触点能安全开关的最高电压（如250V AC, 30V DC）。交流电压和直流电压的开关能力不同（直流更难开关，因为电弧不易熄灭），务必区分清楚。
  • 电流：触点能安全连续通过的最大电流（如10A）。绝对不能超过！ 否则触点会熔焊、烧毁。
  • 功率：有时也标触点能承受的最大功率（电压*电流）。
  • 负载类型：阻性负载（如灯泡、加热丝）最容易控制。感性负载（如电机、继电器线圈、电磁阀）关闭时会产生很高的反向电动势，需要额外保护（见第5点）。
• 触点类型：
  • SPST (单刀单掷)：一个COM，一个NO（或一个NC）。最简单开关。
  • SPDT (单刀双掷)：一个COM，一个NO，一个NC。最常用，面板实验模块基本都是这种。
  • DPST (双刀单掷)：相当于两个独立的SPST，两个开关同时动作。
  • DPDT (双刀双掷)：相当于两个独立的SPDT，两个开关同时动作。常用于控制电机正反转。
• 驱动线圈：
  • 微控制器（如Arduino）的IO口通常不能直接驱动继电器线圈！线圈需要一定电流（几十mA），而IO口输出能力有限（Arduino Uno 约20mA max per pin）。
  • 必须使用驱动电路：
    • 最常见：使用NPN三极管（如8050, 2N2222）加一个续流二极管（见下图）。
    • 也可以用MOSFET或专门的继电器驱动芯片（如ULN2003，内含续流二极管）。
  • 幸运的是：市面上大量现成的“继电器模块”已经集成了驱动电路（三极管、续流二极管）和必要的连接端子（螺丝端子或插针），并且标明了控制电压（5V/3.3V兼容）和触点容量，大大简化了面板实验！强烈推荐初学者使用这种模块。
• 保护措施 (非常重要！)：
  • 续流二极管 (Flyback Diode / Freewheeling Diode)：绝对必需！ 并联在线圈两端（阴极接VCC，阳极接驱动管集电极/漏极）。当线圈断电瞬间，磁场消失会产生很高的反向电动势（左负右正），这个二极管为这个反向电动势提供泄放回路，保护驱动三极管/MOSFET不被击穿。几乎所有继电器模块都内置了此二极管。
  • 触点保护 (针对感性负载)：
    • RC吸收回路：在触点间并联一个电阻和电容串联的电路，吸收触点断开时产生的电弧能量。
    • 压敏电阻 (MOV)：并联在触点或负载两端，吸收过电压。
    • 续流二极管 (针对直流感性负载)：在直流电机、继电器线圈等负载两端反向并联一个二极管（阴极接电源正，阳极接负载另一端），为断电时的反电动势提供泄放回路。这个二极管是并联在负载（如电机）两端的，和并联在线圈两端的续流二极管作用对象不同！

给初学者的建议

• 从模块开始：购买现成的5V或12V继电器模块（带驱动电路、螺丝端子），型号如SRD-05VDC-SL-C (非常常见)。这能避免你焊接驱动电路和处理高压接线柱的麻烦，更安全便捷。
• 先用低压直流负载练习：用继电器模块控制一个小的直流电机、风扇或12V LED灯带。熟悉接线（控制端：VCC, GND, IN；负载端：COM, NO）和控制逻辑（给IN高电平，NO和COM接通）。
• 理解COM/NO/NC：用万用表通断档测试继电器在不通电和通电时，COM与NO、COM与NC之间的通断状态变化，加深理解。
• 务必注意安全！
  • 操作高压交流电有生命危险！没有充分经验和安全措施前，不要轻易尝试。如果必须尝试，务必在有经验人士指导下进行。
  • 接线时务必断开所有电源。
  • 高压部分接线要牢固，绝缘要良好，避免裸露。
  • 通电时不要触碰任何裸露的导线或端子。
  • 使用带绝缘外壳的面板或实验箱。
• 查阅规格书：购买继电器或模块后，找一下它的规格书，重点关注线圈电压和触点容量（电压、电流）。
• 听声音：电磁继电器动作时会有清脆的“咔哒”声，这是一个很好的状态指示（但也意味着有噪音）。
