和孩子一起学电子电路：三极管

三极管是什么？

简单来说，三极管是一种利用小电流（或小电压）来控制大电流流动的半导体器件。它有三个引脚（电极），因此得名“三极”管。

• 核心功能 1：开关 – 用微小的信号控制“开/关”。就像用一个轻触的按钮控制一个重型马达的启停。
• 核心功能 2：放大 – 用微弱的信号控制一个更强的信号。就像用你小声说的话，通过麦克风（三极管）让整个礼堂都听到（放大了）。

外观与结构

• 外观：
  • 最常见的是TO-92 塑料封装，像一个带三个金属腿的小帽子。三个引脚通常是直的，或者中间引脚稍微偏后。
  • 也有其他封装，如功率较大的TO-220（带金属散热片），或微小的 SMD 贴片封装。
  • 关键：三个引脚必须分清！它们是：

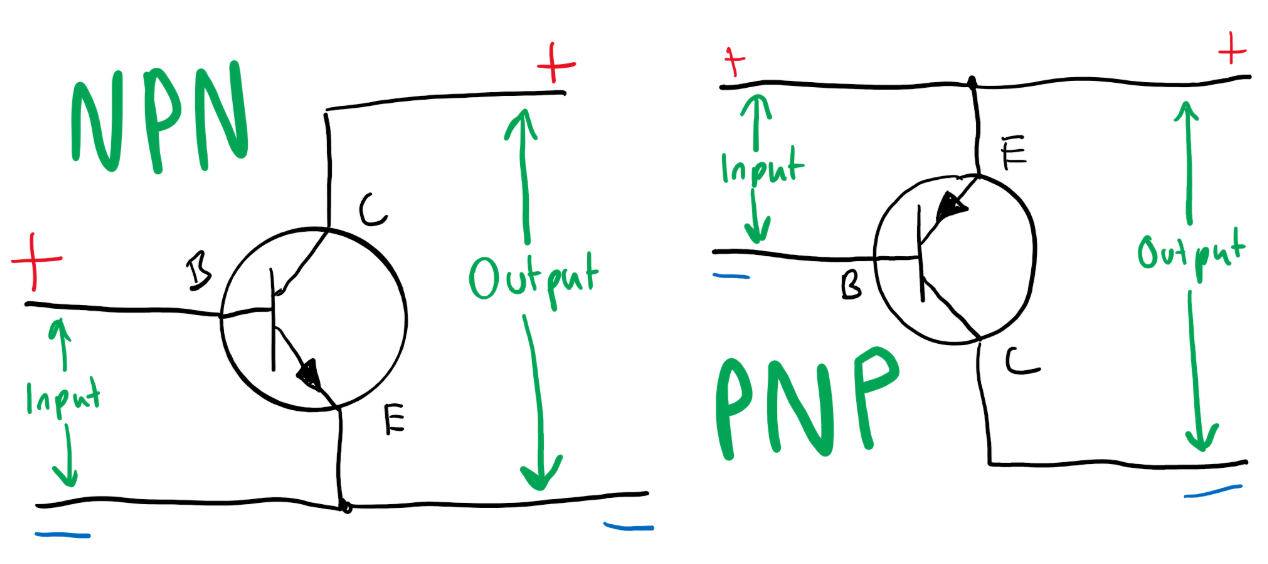

    • 发射极：通常用字母 E 表示。电流从这个引脚“流出”（对于 NPN 型）或“流入”（对于 PNP 型）。在电路图中，发射极通常画有箭头。
    • 基极：通常用字母 B 表示。这是控制引脚。施加一个较小的电流（对于双极型晶体管）或电压（对于场效应管，但这里主要讲双极型）在这里，就能控制发射极和集电极之间的大电流。它是整个三极管的“阀门把手”。
    • 集电极：通常用字母 C 表示。电流从这个引脚“流入”（对于 NPN 型）或“流出”（对于 PNP 型）。它通常连接电路的主电源和负载（如电机、LED、继电器等）。在电路图中，集电极通常没有箭头，与基极在同一边。
  • 内部结构 (简化理解)：
    • 想象三块不同“口味”的半导体材料（N型-多电子，P型-多空穴/少电子）像三明治一样叠在一起。
    • 两种主要类型：
      • NPN 型：结构是N–P–N。这是目前最常用的类型。电流方向：从C(集电极，N) 流入 -> 从E(发射极，N) 流出。控制：在B(基极，P) 施加一个相对E为正的小电流/电压，就能打开 C-E 之间的通道，让大电流通过。电路图符号：发射极箭头向外。
      • PNP 型：结构是P–N–P。电流方向：从E(发射极，P) 流入 -> 从C(集电极，P) 流出。控制：在B (基极，N) 施加一个相对E为负的小电流/电压，就能打开 E-C 之间的通道，让大电流通过。电路图符号：发射极箭头向内。

• 核心区域：基区非常薄。正是这个薄层，让从发射极注入的载流子（电子或空穴）大部分能穿过它到达集电极，只有一小部分从基极流出，形成了用小电流（Ib）控制大电流（Ic）的基础。

三极管如何工作？

以 NPN 为例讲解开关和放大,想象一个水龙头系统：

• 集电极 (C)：连接着高压水源（电源电压 Vcc）。
• 发射极 (E)：连接着下水道（地线 GND）。
• 基极 (B)：连接着一个控制阀门的小手柄。
• 集电极-发射极之间的通道：就是主水阀。

开关模式 (饱和与截止)

• 关断状态 (截止区)：当基极手柄没有施加力量（$I_b=0$，或者 $V_{be}$ < 约6V），主水阀完全关闭。几乎没有水流（电流 $I_{c}$≈0）从 C 流到 E。此时三极管相当于一个断开的开关。
• 开启状态 (饱和区)：当基极手柄被推动足够大（$I_b$足够大，使得$V_{be}$ ≈ 0.6V-0.7V，且$I_b$足够让三极管饱和），主水阀完全打开。水流（电流$I_c$）可以最大程度地从 C 流向 E（只受限于外部电路的电阻和电源电压）。此时三极管相当于一个闭合的开关，CE 之间的电压降很小（V_{ce_sat} ≈ 0.1V-0.3V）。
• DIY 应用：用 Arduino/Raspberry Pi 的 GPIO 引脚（只能输出几 mA）通过一个三极管去控制一个需要几百 mA 电流的 LED 灯条、继电器或小电机。GPIO 提供小 Ib 给三极管的 B 极，三极管就能让大 Ic 流过负载（灯/继电器/电机）。

放大模式 (放大区)

• 想象基极手柄被轻轻推动一点点（施加一个小的 Ib）。主水阀会打开一个与之成比例的缝隙，允许一个大得多的水流（$I_c$）通过。
• 核心关系：放大倍数 β (Beta / hFE)
  • $I_c = β * I_b$
  • β 是特定三极管的电流放大系数（典型值从几十到几百不等）。例如，β=100，那么 $I_b$=0.1mA 就能控制 $I_c$=10mA。
• 工作在放大区时，V_{be} ≈ 0.6V-0.7V (硅管)，但 Vce 相对较高（通常在几伏特范围），并且 $I_c$严格受 $I_b$ 控制（$I_c = β * I_b$）。
• DIY 应用：放大麦克风的微弱音频信号，使其能驱动扬声器。放大传感器（如光敏电阻）的微小电流变化，使其能被微控制器清晰地读取。

关键参数 (选型时需要看)

• 电流放大系数 (β / hFE)：上面讲过了，表示放大能力的强弱。数据手册会给出典型值和范围。
• 集电极-发射极最大电压 ($V_{ceo}$ 或 $V_{ce_max}$)：当基极开路时，C 和 E 之间能承受的最大电压。超过这个电压管子会击穿损坏！选型时 $V_{ceo}$必须大于你电路中 C 和 E 之间可能出现的最大电压。
• 集电极最大电流 ($I_{c_max}$)：C 极允许连续通过的最大电流。超过会过热损坏。选型时$I_{c_max}$ 必须大于你负载所需的最大电流。
• 集电极最大功耗 ($P_{c_max}$ 或 $P_d$)：三极管自身能承受的最大发热功率（单位：瓦特 W）。计算：$P_c = V_{ce} * {I_c}$。这个功率会转化为热量。如果散热不良，即使$I_c$和$V_{ce}$单个没超限，乘积（功率）超了也会过热损坏。功率管通常需要加散热片。
• 特征频率 ($f_T$)：表示管子能有效放大的最高信号频率。对于开关电源、射频等高频应用很重要。通用低频管（如 2N2222A, BC547）的 $f_T$ 在几百 MHz 范围通常够用。
• 封装：决定了物理尺寸和散热能力。TO-92 适合小功率，TO-220 适合中等功率。

三极管在电路中的基本接法

共发射极放大电路 (最常用)

• 输入信号加在 B 极（相对于 E 极），输出信号从 C 极（相对于 E 极）取出。E 极是输入输出的公共端（通常交流接地）。
• 既能放大电压也能放大电流。增益较高，用途最广。上面讲的工作原理主要基于这种接法。
• 关键元件：基极偏置电阻（Rb – 设定工作点和 Ib），集电极负载电阻（Rc – 将放大的电流 Ic 转化为输出电压 Vout = Vcc – Ic * Rc），发射极电阻（Re – 提高稳定性，引入负反馈）。

开关电路

• 让三极管工作在饱和区（完全导通，开关“开”）或截止区（完全关闭，开关“关”）。
• 驱动负载：负载（LED、继电器线圈、电机等）通常接在集电极和电源之间（高边驱动），或者接在发射极和地之间（低边驱动，更常见）。
• 基极限流电阻 (Rb) 至关重要！
  • 作用：限制流入基极的电流 (Ib)，防止烧坏三极管或控制源（如单片机IO口）。
  • 计算：Rb ≈ (Vcontrol – Vbe) / Ib其中 Ib = Ic_desired / β_min。为了确保饱和，通常让 Ib > (Ic_desired / β_min)，比如取 2-5 倍。Vbe 取7V (硅管)。Vcontrol 是你的控制信号电压（如 5V 或 3.3V）。
  • 例子：用 5V 的 Arduino 控制一个 12V/100mA 的 LED。选 β_min=50 的 NPN 管。需要 Ib > 100mA / 50 = 2mA。取 Ib=5mA。则Rb ≈ (5V – 0.7V) / 0.005A = 860Ω。选标准值 820Ω 或 1kΩ。LED 串联一个限流电阻接在集电极和 12V 之间。
• 续流二极管 (Flyback Diode)：当驱动感性负载（如继电器、电机）时，必须在负载两端反并联一个二极管（阴极接电源正极）。这个二极管为负载断电时产生的反向电动势提供泄放回路，保护三极管不被高压击穿！

三极管在面包板实验中的使用？

如何选择三极管

明确电路功能：

• 开关电路：控制继电器、LED、电机等的通断。这是面包板上最常见的应用。选型要点：关注最大集电极电流 Ic(max)(必须大于负载电流) 和 直流电流增益 hFE/β(值越大，驱动基极所需的电流越小)。通用NPN三极管如2N2222 (A), BC547, S8050, 9013或 PNP如 2N2907 (A), BC557, S8550, 9012 都非常适合。
• 放大电路：放大微弱的信号（如麦克风、传感器信号）。选型要点：关注电流增益 hFE (需要稳定且合适的值)、频率特性 fT (对于高频信号很重要)、噪声系数 (低噪声应用)。常用小信号管如 2N3904 (NPN), 2N3906 (PNP), BC548 (NPN), BC558 (PNP)。
• 其他功能：如振荡器、电平转换等。根据具体电路要求选择。

确定极性 (NPN 还是 PNP)：

电路结构决定了你需要NPN还是PNP管。简单开关电路中：

• NPN:负载通常接在集电极和正电源之间。基极输入高电平导通。
• PNP:负载通常接在发射极和负电源/地之间。基极输入低电平导通。

2. 通用建议：初学者建议多备2N2222 (NPN)和2N2907 (PNP)，它们电流适中、价格低廉、非常通用。

查看关键参数 (查阅Datasheet！)：

• Vceo (集电极-发射极击穿电压)：必须大于电路中集电极和发射极之间可能出现的最大电压。
• Ic(max)(最大集电极电流)：必须大于你的负载需要流过的最大电流，并留有一定裕量（如5-2倍）。
• Ptot(最大耗散功率)：Ic * Vce不能超过此值。面包板实验电流电压通常较小，一般通用管都足够。
• hFE/β(直流电流增益)：表示放大能力。范围通常在几十到几百之间。开关电路要求不高；放大电路需要关注其线性度和特定工作电流下的值。
• 封装：面包板最常用的是TO-92 直插封装（三根直引脚）。确认你买的型号是这种封装。

考虑是否需要互补对：

• 如果你要做推挽输出、H桥电机驱动等需要对称NPN和PNP管的电路（如经典的互补对称功放），则需要选择参数（尤其是hFE）匹配性较好的NPN/PNP对，如BC546/BC556, BC547/BC557, 2N3904/2N3906。

如何在面包板上使用三极管

• 识别引脚：
  • 这是最关键的一步！接错脚电路肯定不工作。
  • 查阅Datasheet！这是最准确的方法。不同型号、甚至同型号不同厂家的TO-92管引脚排列都可能不同。
  • 典型TO-92排列 (面向有平面/文字的一面，引脚向下)：
    • 常见排列1 (如2N2222, BC547):左:Emitter (发射极), 中:Base (基极), 右:Collector (集电极)。
    • 常见排列2 (如2N2907, BC557):左:Collector (集电极), 中:Base (基极), 右:Emitter (发射极)。
    • S90xx系列 (如S8050, S8550):左:Emitter, 中:Collector, 右:Base. (这个比较特殊！)
  • 使用万用表二极管档测量：NPN管：黑笔固定接某个脚，红笔测另外两脚。当黑笔接B时，红笔接C和E都应显示压降（约6-0.8V），且C的压降通常略小于E。PNP管反之，红笔接B，黑笔测C和E有压降。
  • 记住规律：基极通常在中间，但E和C的位置需要确认。
• 插入面包板：将三极管的三根引脚分别插入面包板上的三个独立的、不连通的孔排中（通常是垂直方向，跨越面包板中间的凹槽）。确保引脚接触良好。
• 连接电路：根据你的电路图（原理图）进行连接。核心要点：
  • 基极 (B)：通过一个基极电阻 (Rb) 连接到控制信号源（如单片机IO口、信号发生器、另一个三极管的集电极等）。这个电阻至关重要！它限制基极电流，保护三极管和信号源。阻值需要计算（见下文）。
  • 集电极 (C)：连接到负载（如LED+限流电阻、继电器线圈等）的一端，负载的另一端连接到电源（对于NPN）或地（对于PNP）。
  • 发射极 (E)：通常直接或通过一个小的发射极电阻 (Re) 连接到地（对于NPN）或电源负端（对于PNP）。在开关电路中，Re有时可以省略（直接接地/负）；在放大电路中，Re对稳定工作点很重要。
• 计算基极电阻 (Rb) (开关应用)：
  • 这是确保三极管可靠饱和导通的关键。
  • 目标：提供足够大的基极电流Ib，使得 Ic = Ib * hFE 远大于负载实际需要的电流 Ic(load)，即让三极管进入深度饱和状态（此时 Vce 很小，约1-0.3V，功耗低）。
  • 简化公式：Rb ≈ (Vcontrol – Vbe) / Ib，Ib(min) = Ic(load) / hFE(min) * Saturation_Factor，其中：
    • Vcontrol: 控制信号的高电平电压（如5V, 3.3V）。
    • Vbe: 基极-发射极导通压降，硅管一般取7V。
    • Ic(load): 你的负载需要的工作电流（如LED电流10-20mA）。
    • hFE(min): 三极管数据手册中给出的最小直流电流增益（查表，通常在特定Ic 下给出，选一个保守值，如50或100）。
    • Saturation_Factor: 饱和系数，通常取2-10。值越大，饱和越深，开关特性越好，但要求驱动能力也越大。对于面包板实验，取 5-10 比较稳妥。
  • 例子：用5V Arduino控制一个Ic(load)=20mA 的LED，三极管 hFE(min)=100, 取 Saturation_Factor=5
    • Ib(min) = 20mA / 100 * 5 = 1mA
    • Rb ≈ (5V – 0.7V) / 0.001A = 4300Ω (常用7kΩ或5.1kΩ)。
  • 注意：驱动继电器等感性负载时，务必在负载两端并联续流二极管！
• 调试与验证：
  • 通电前检查：仔细核对所有连线，特别是电源和地！确认三极管引脚没有插错。
  • 测量电压：
    • 开关状态：当控制信号有效时（高电平驱动NPN，低电平驱动PNP），测量Vce。饱和时应接近1-0.3V。如果 Vce 接近 Vcc 或很大，说明三极管未饱和或截止（检查基极电阻是否太大、控制信号是否有效、hFE是否足够）。
    • 放大状态：测量静态工作点（Vb, Ve, Vc），看是否在设计范围内。输入测试信号，用示波器观察输入/输出波形是否正常放大且不失真。
  • 测量电流：用万用表串联测量集电极电流 Ic 和基极电流 Ib，验证是否与预期相符。
  • 发热：面包板实验电流一般较小，三极管不应明显发热。如果发热严重，立即断电检查是否过流（负载短路？未饱和导致 Vce 过大？）。

面包板实验使用三极管的实用技巧和注意事项

• 务必查阅Datasheet！引脚排列和关键参数是准确使用的前提。
• 基极电阻 (Rb) 必不可少！直接连接控制信号到基极极易烧毁三极管或损坏信号源（如单片机IO口）。
• 注意极性 (NPN/PNP)：接反了电路完全不工作。
• 确认引脚 (E, B, C)：接错脚电路可能不工作或行为异常。
• 理解饱和：开关应用的关键是让三极管进入饱和状态 (Vce很低)。
• 考虑hFE 的离散性：同一型号三极管的 hFE 范围可能很宽。设计 Rb 时使用 hFE(min) 并乘以饱和系数。
• 电源电压：确保Vcc不超过三极管的Vceo。
• 负载电流：确保Ic(load)不超过三极管的 Ic(max)。
• 静电防护 (ESD)：虽然TO-92管有一定抗静电能力，但拿取时最好触碰一下接地的金属物体释放静电，尤其是在干燥环境下。
• 使用万用表：电压、电流、通断测试是调试面包板电路的基本手段。
• 从简单电路开始：先用三极管驱动一个LED开关，成功后再尝试更复杂的放大电路或互补对称电路。
• 感性负载加续流二极管：驱动继电器、电机线圈等时，必须在负载两端反向并联一个二极管（如1N4007），以吸收关断时产生的反电动势，保护三极管。

三极管面包板实验推荐

实验一：三极管开关基础 – LED 控制

• 目标：理解三极管作为电子开关的基本原理，掌握基极限流电阻的计算与作用。
• 元件：
  • NPN三极管 (如 2N2222A) x 1
  • LED x 1 (红色或绿色)
  • 电阻 220Ω x 1 (LED限流)
  • 电阻 1kΩ x 1 (基极限流)
  • 电阻 10kΩ x 1 (可选，用于实验对比)
  • 轻触开关或拨动开关 x 1
  • 5V 电源
• 电路图 (文字描述)：
  • 将三极管的发射极 (E) 连接到 电源地 (GND)。
  • 将 LED 的阴极 (短脚/平边) 连接到三极管的 集电极 (C)。
  • 将 LED 的阳极 (长脚) 通过 220Ω 电阻 连接到 电源正极 (Vcc, +5V)。
  • 将开关的一端 连接到 电源正极 (Vcc, +5V)。
  • 将开关的另一端 通过 1kΩ 电阻 连接到三极管的 基极 (B)。
  • (可选对比：用10kΩ电阻替换1kΩ电阻再试一次)
• 步骤：
  • 按电路图在面包板上搭建好。
  • 接通电源。
  • 按下开关（使其闭合）。观察LED是否点亮？
  • 松开开关（使其断开）。观察LED是否熄灭？
  • (可选)断开电源，将基极的1kΩ电阻换成10kΩ电阻。重复步骤2-4。比较LED亮度有何不同？为什么？
• 原理简述：
  • 当开关闭合，5V电压通过1kΩ电阻加到基极(B)。电流Ib = (5V – 0.7V) / 1000Ω ≈ 4.3mA 流入基极。
  • 三极管导通（饱和），集电极(C)和发射极(E)之间相当于一个几乎闭合的开关（很小的压降，约1-0.3V）。
  • 此时，电流路径为：Vcc (+5V) -> 220Ω电阻 -> LED -> 三极管C极 -> 三极管E极 -> GND。LED获得足够电流而点亮。
  • 当开关断开，Ib=0，三极管截止，C-E间开路，无电流流过LED，LED熄灭。
  • 换成10kΩ后：Ib = (5V – 0.7V) / 10000Ω ≈ 0.43mA。如果三极管的β值足够大（比如>50），理论上也能点亮LED (Ic = β * Ib ≈ 21.5mA，足以驱动普通LED）。但实际亮度会比用1kΩ时低，因为Ib变小导致三极管可能没有完全饱和（Vce > 0.3V），或者Ic确实较小。这展示了基极电流Ib对集电极电流Ic（即负载电流）的控制作用。
• 思考：
  • 为什么需要220Ω电阻？直接去掉会怎样？(计算一下：LED正向压降约2V，5V-2V=3V直接加在C-E上，饱和时Vce很小，大部分电压会落在LED上，电流I ≈ 3V / 0Ω -> 理论无限大 -> 烧毁LED或三极管！)
  • 为什么需要1kΩ基极电阻？直接连接开关到B极会怎样？(开关闭合瞬间，Ib极大，可能烧毁三极管B-E结或控制开关的电源/芯片)。
  • 如何计算让三极管完全饱和所需的最小Ib和对应的Rb？(需要知道负载电流Ic和管子的最小β值β_min。Ib_min = Ic_load / β_min，取Ib_sat = 2-5 * Ib_min保证饱和，Rb ≈ (Vcontrol – Vbe) / Ib_sat)。

实验二：光控开关 (暗开关)

• 目标：利用三极管放大光敏电阻的变化，实现环境光变暗时自动点亮LED。
• 元件：
  • NPN三极管 (如 2N2222A) x 1
  • LED x 1
  • 电阻 220Ω x 1 (LED限流)
  • 光敏电阻 (LDR)x 1
  • 电阻 10kΩ x 1 (与LDR分压)
  • 电阻 100kΩ x 1 (可选，调整灵敏度)
  • 5V 或 9V 电源 (9V可能效果更明显)
• 电路图 (文字描述)：
  • 三极管E 接 GND。
  • LED 阴极接 三极管 C。
  • LED 阳极通过 220Ω 接 Vcc。
  • 在Vcc 和 GND 之间串联：光敏电阻 (LDR) -> 10kΩ 电阻。
  • 连接LDR 与 10kΩ 电阻的连接点 (分压点) 到 三极管的 基极 (B)。
  • (可选：在基极B和GND之间并联一个100kΩ电阻，可以增加在明亮环境下的关闭可靠性，降低误触发)
• 步骤：
  • 搭建好电路。
  • 接通电源。
  • 在明亮环境下（如开灯或白天靠近窗户），观察LED状态（应熄灭）。
  • 用手完全遮住光敏电阻（模拟黑暗环境），观察LED状态（应点亮）。
  • 缓慢移开遮挡物，观察LED何时熄灭。思考亮灭的临界点在哪里？
  • (可选)尝试用100kΩ电阻并联在B和GND之间，重复步骤3-5，观察灵敏度变化。
• 原理简述：
  • 光敏电阻 (LDR) 特性：光照越强，电阻越小；光照越弱（黑暗），电阻越大。
  • LDR 和 10kΩ 电阻组成一个分压器。分压点电压Vb = Vcc * (R_10k) / (R_LDR + R_10k)。
  • 明亮时：R_LDR 很小 (可能几kΩ)，Vb 较低 (远低于6V)，三极管截止，LED灭。
  • 黑暗时：R_LDR 很大 (可能几百kΩ到几MΩ)，Vb 接近 Vcc (远高于6V)，产生足够大的 Ib，使三极管饱和导通，LED亮。
  • 并联100kΩ电阻的作用：它在基极提供了一个额外的对地放电通路。在明亮环境下，即使LDR电阻较小导致Vb有微小上升，100kΩ电阻也能将其拉低到6V以下，确保三极管可靠截止，防止在临界光照下的闪烁或误亮。
• 思考：
  • 如果想做成“亮开关”（有光照时LED亮），电路应该怎么改？(提示：交换LDR和10kΩ电阻的位置)。
  • 如何调整这个电路在什么光照水平下触发？(调整10kΩ电阻的阻值。增大它，需要更暗的环境才能点亮LED；减小它，在稍暗的环境就能点亮)。
  • 这个电路是工作在开关状态还是放大状态？(主要是开关状态，利用了LDR阻值在明暗下的巨大变化导致Vb跨越了导通的阈值电压)。

实验三：简易触摸开关

• 目标：利用人体电阻触发三极管开关，体验高输入阻抗的应用。
• 元件：
  • NPN三极管 (如 2N2222A) x 1
  • LED x 1
  • 电阻 220Ω x 1 (LED限流)
  • 电阻 1MΩ – 10MΩx 1 (高阻值基极电阻，非常关键！)
  • 5V 电源
  • 两根导线作为触摸电极
• 电路图 (文字描述)：
  • 三极管E 接 GND。
  • LED 阴极接 三极管 C。
  • LED 阳极通过 220Ω 接 Vcc。
  • 将1MΩ – 10MΩ (例如7MΩ) 电阻 一端连接到三极管的 基极 (B)。
  • 该电阻的另一端，连接一根导线作为触摸电极A。
  • 从电源正极 (Vcc) 引出一根导线作为触摸电极B。
  • *(可选但推荐：在基极B和发射极E之间并联一个电阻，如100kΩ – 1MΩ，可以增加稳定性，防止环境干扰误触发)*
• 步骤：
  • 搭建好电路。
  • 接通电源。此时LED应处于熄灭状态。
  • 用一只手同时触摸电极A和电极B。观察LED状态（应点亮）。
  • 松开手。观察LED状态（应熄灭）。
  • 尝试只用一只手的手指同时触碰两个电极（可能需要让电极靠近些）。
• 原理简述：
  • 人体具有一定的电阻（几十kΩ到几MΩ不等，干燥时更大）。
  • 当你同时触摸电极A（连接大电阻到B极）和电极B（Vcc）时，相当于在Vcc和B极之间通过你的身体电阻R_body 和那个固定的大电阻 R_big (4.7MΩ) 形成了一个通路。
  • 虽然R_body + R_big 的总电阻很大（可能几MΩ到十几MΩ），但流过的微小电流 Ib = Vcc / (R_body + R_big) 仍然可以达到几微安（µA）的量级（例如5V / 5MΩ = 1µA）。
  • 三极管具有很高的电流放大倍数β（通常100+）。即使Ib非常小（1µA），如果β是200，也能产生Ic = 200 * 1µA = 0.2mA 的电流。虽然这个电流不大，但对于高灵敏度的LED或工作在临界放大状态的三极管来说，可能足以让LED发出微弱的光（更常见的是三极管因此进入微导通状态）。为了更可靠地点亮，我们依赖的是：
    • 实际人体电阻可能更低（尤其在潮湿时）。
    • 三极管在极低Ib下可能仍有放大能力。
    • 这个实验主要展示“高阻抗输入”和“放大微小电流”的概念。要驱动普通LED明显点亮，可能需要更大的增益（如使用达林顿管或两个三极管级联）。
  • 并联在B-E之间的电阻（如1MΩ）提供了一个确定的放电路径，确保不触摸时基极电压被拉低到0V，防止因静电或干扰导致误触发，同时它远大于人体电阻（并联后等效电阻接近人体电阻），不会显著分流触摸电流。
• 思考：
  • 为什么需要这么大阻值（MΩ级）的基极电阻？(如果太小，如1kΩ，人体触摸相当于短路Vcc到B极，会产生很大电流，可能麻手或损坏电路；大电阻限制了最大电流在安全微安级)。
  • 如果LED亮度很弱或不亮怎么办？(尝试：用更小阻值的并联B-E电阻；换用β值更高的三极管；增加电源电压到9V（注意安全）；使用两个三极管组成达林顿管提高增益)。
  • 这个电路的安全性如何？(电压是安全的5V或9V，电流被大电阻限制在微安级，非常安全，但避免触碰市电！)。

实验四 (可选/进阶)：驱动继电器控制大负载

• 目标：学习用三极管开关驱动继电器，进而用低压小电流控制高压大电流设备（如台灯、风扇），理解续流二极管的重要性。
• 元件：
  • NPN三极管 (如 2N2222A 用于小继电器，或 TIP31C/TIP120 用于更大继电器) x 1
  • 继电器 (线圈电压5V或12V，触点容量根据负载选)x 1
  • 续流二极管 (1N4007 或 1N4148)x 1 必须！
  • 电阻 1kΩ x 1 (基极限流)
  • 开关 x 1 (控制信号)
  • 电源1：用于控制回路 (5V 或 12V，匹配继电器线圈电压)
  • 电源2 + 负载：用于被控回路 (如 220V AC 灯泡 + 插座，注意高压危险！新手建议先用低压DC负载如电机、LED灯条练习！)
• 电路图 (关键部分文字描述 – 低压侧控制)：
  • 三极管E 接 控制电源地 (GND1)。
  • 继电器线圈一端接 控制电源正极 (Vcc1, +5V/12V)。
  • 继电器线圈另一端接 三极管 C。
  • 续流二极管并联在继电器线圈两端：二极管阴极接线圈Vcc1端，二极管阳极接线圈C端（即反接在正常工作电流方向）。
  • 开关一端接 Vcc1。
  • 开关另一端通过1kΩ电阻 接三极管 B。
  • 继电器触点接入被控回路：例如，常开触点(NO)一端接220V火线，另一端接台灯，台灯另一端接220V零线。(！高压操作务必断电接线，确认无误再通电！强烈建议先用低压DC负载练习！)
• 步骤 (低压DC负载练习版)：
  • 用低压DC负载（如一个12V小电机或另一组LED）代替220V台灯。电源2用12V电池或适配器。
  • 按电路图搭建控制回路（三极管、继电器线圈、续流二极管、基极电阻、开关、控制电源Vcc1）。
  • 将继电器常开触点(NO)串联到低压负载（电机/LED）和电源2之间。
  • 接通控制电源Vcc1。接通负载电源Vcc2。
  • 按下开关。应听到继电器“咔嗒”吸合声，同时负载（电机转动/LED亮）工作。
  • 松开开关。继电器释放（可能听到声音），负载停止工作。
  • 关键测试：在步骤5负载工作时，突然断开开关（模拟快速关闭）。重复几次。观察是否一切正常？（如果没加续流二极管，此时可能会看到火花甚至损坏三极管！）。
• 原理简述：
  • 当开关闭合，三极管导通饱和，继电器线圈获得电流产生磁场吸合触点，接通被控回路（负载得电工作）。
  • 当开关突然断开，三极管瞬间截止。继电器线圈是感性负载，电流不能突变，会产生一个很高的反向电动势（电压尖峰），极性是试图维持原电流方向（即线圈接C端为正，接Vcc端为负）。
  • 续流二极管的作用：此时，这个反向电动势会使并联的二极管正向导通，为线圈电流提供一个低阻抗的泄放回路（线圈 -> 二极管 -> 线圈）。这个电流会在线圈电阻上消耗掉储存的能量（磁能），从而将电压尖峰限制在二极管正向压降（约7V）左右，保护三极管不被高电压击穿（C-E极）。
  • 没有续流二极管，这个尖峰电压可能高达几十甚至上百伏特，极易损坏三极管！
• 思考：
  • 为什么续流二极管必须反着接（阴极接线圈Vcc端）？(正常工作时，线圈电压是Vcc在正端，二极管反偏截止不影响电路。断开瞬间产生的反向电动势使二极管正偏导通形成泄放回路)。
  • 驱动继电器时，基极限流电阻Rb如何计算？(和实验一类似，关键知道继电器线圈的工作电流Ic_coil，查继电器手册。Ib_sat = Ic_coil / β_min * (2-5), Rb ≈ (Vcc1 – Vbe) / Ib_sat)。
  • 为什么说继电器实现了“隔离”控制？(控制回路（低压）和被控回路（高压/大电流）之间只有磁场的耦合，没有直接的电气连接，提高了安全性)。
