电子元器件之干簧管与霍尔开关

干簧管简介

干簧管（Reed Switch）是一种由磁场控制通断的无源电子开关。

它的核心结构非常简单：

• 封装：通常是一根细长的玻璃管（也有塑料或陶瓷封装）。
• 触点：玻璃管内部封装着两个重叠但不接触的铁磁性金属簧片（通常是铁镍合金）。簧片的末端镀有贵金属（如金、铑、钌），以保证良好的导电性和耐腐蚀性。
• 氛围：玻璃管内通常充有惰性气体（如氮气）或抽成真空，以防止簧片氧化和电弧产生。
• 引脚：两个簧片的末端分别引出到玻璃管外，形成两个电气引脚。

核心工作原理（磁控开关）

• 无磁场状态（常开型 – FORM A）：这是最常见的类型。当没有外部磁场作用时，两个簧片依靠自身的弹性保持分离，开关处于断开状态。
• 施加磁场状态：当有足够强度的外部磁场（通常来自永磁体或电磁铁）靠近干簧管时：
  • 两个铁磁性簧片被磁化。
  • 被磁化的簧片相互吸引，克服了自身的弹性。
  • 簧片末端接触在一起，形成导电路径，开关处于闭合状态。
• 移除磁场状态：当外部磁场移开或减弱到一定强度以下时，簧片的弹力克服了剩余的磁吸引力，簧片弹开分离，开关恢复断开状态。

为什么在面包板实验中很有用？

• 简单易用：只有两个引脚，像电阻、LED一样直接插在面包板上使用。电路连接极其简单（通常串联在电路中）。
• 无源器件：不需要电源为其本身供电。它只作为受磁场控制的开关。
• 隔离性好：玻璃封装将控制部分（磁场）和被控电路（电流）完全隔离开，无电气接触，安全性高，抗干扰能力强。
• 反应迅速：开关动作非常快（毫秒级）。
• 可靠性高：没有复杂的机械结构，没有滑动摩擦触点（只有簧片末端的接触/分离），寿命长（通常可达百万次甚至上亿次操作）。
• 功耗低：自身不耗电（开关闭合时只有接触电阻的微小损耗）。
• 小尺寸：体积小巧，适合在面包板紧凑的空间里进行实验。
• 直观演示磁电效应：是理解“磁场如何控制电路”的绝佳教学元件。

关键特性与参数（选型和使用时注意）

• 类型：
  • 常开型：最常见，无磁断开，有磁闭合。
  • 常闭型：较少见，无磁闭合，有磁闭合断开。
  • 转换型：一个公共端，一个常开端，一个常闭端。
• 吸合值：使干簧管触点闭合所需的最小磁场强度（单位通常是安培匝数AT或毫特斯拉mT）。
• 释放值：使干簧管触点从闭合状态释放（断开）所需的最大磁场强度（小于吸合值）。
• 回差：吸合值和释放值之间的差值。回差越大，抗抖动能力越强。
• 最大开关电压：开关断开时能安全承受的最大电压。
• 最大开关电流：开关闭合时能安全通过的最大电流（通常较小，几十mA到几A不等，常见小信号型号多为100mA-500mA）。
• 最大功率：开关能承受的最大功率（电压x电流）。
• 接触电阻：开关闭合时簧片触点之间的电阻（通常很低，几十毫欧到几百毫欧）。
• 绝缘电阻：开关断开时引脚之间的电阻（非常高，通常在GΩ级别）。
• 响应时间：从施加磁场到触点闭合（或移除磁场到触点断开）所需的时间（非常快，毫秒级）。
• 寿命：在额定负载下能可靠开关的次数（机械寿命远高于电气寿命）。

典型应用场景（你的实验灵感来源）

• 门/窗磁传感器：安装在门窗框，磁铁安装在活动扇上。门窗关闭时（磁铁靠近）干簧管闭合；打开时（磁铁远离）干簧管断开，触发报警或状态指示。非常适合面包板安全系统实验！
• 液位检测：浮球内嵌磁铁，随液位升降。当浮球（磁铁）移动到干簧管位置时，触发开关。可以做水位报警器实验。
• 位置/接近检测：检测物体（带磁铁）是否到达特定位置。例如计数、限位开关。
• 转速检测：旋转轴上安装磁铁，旁边固定干簧管。每转一圈，磁铁经过一次，干簧管通断一次，产生脉冲信号。面包板上可以模拟测速。
• 键盘/开关：在某些特殊键盘或脚踏开关中使用。
• 继电器替代（小电流）：在需要电气隔离且电流不大的场合，直接用干簧管做开关。

面包板实验建议

• 基础开关实验：
  • 将干簧管（常开型）串联一个LED和一个限流电阻（如220Ω-1kΩ），连接到5V电源（或3V）。
  • 用一块小磁铁靠近干簧管，观察LED亮起；移开磁铁，LED熄灭。
• 磁铁方向实验：尝试用磁铁的不同极（N/S）靠近干簧管的不同方向，观察哪个方向最容易吸合。干簧管通常对垂直于簧片方向的磁场最敏感。
• 距离与灵敏度：测试磁铁在多远距离时干簧管能可靠吸合，多远时可靠释放。感受回差。
• 驱动蜂鸣器/继电器：用干簧管控制一个蜂鸣器或一个小型继电器（注意干簧管的电流限制！可能需要加三极管驱动）。
• 与微控制器（如Arduino）结合：
  • 将干簧管一端接地（GND），另一端连接Arduino的数字输入引脚，并启用该引脚的上拉电阻（或外接一个上拉电阻到5V）。
  • 无磁时，输入引脚被上拉为高电平（HIGH）。
  • 有磁时，干簧管闭合，引脚被下拉到地（LOW）。
  • 编写程序读取该引脚状态，控制LED、蜂鸣器、显示消息等。
• 模拟门磁报警：用两块小板模拟门框和门，一块固定干簧管，另一块固定磁铁。当“门”关闭时，LED灭（或状态正常）；当“门”打开（磁铁远离），LED亮（或蜂鸣器响）。结合Arduino，可以做成简易报警器。

使用注意事项

• 电流/电压限制：务必不要超过干簧管的额定开关电流和电压！它不适合直接控制大功率负载（如电机、大功率灯）。驱动大负载时，必须用干簧管控制继电器或晶体管（MOSFET），再由后者控制主电路。
• 引脚处理：玻璃封装比较脆弱！在面包板上插拔或弯曲引脚时，务必在靠近玻璃管根部支撑住引脚，小心用力，避免引脚在根部断裂或玻璃管破裂。不要反复弯折引脚。
• 磁场干扰：强磁场源（如大功率变压器、电机）可能会意外触发附近的干簧管。
• 机械冲击：虽然比机械开关耐冲击，但剧烈震动仍可能影响其性能或导致损坏。
• 触点保护（感性负载）：如果开关的负载是继电器线圈、电机等感性负载，在开关断开瞬间会产生很高的反电动势（电压尖峰），可能损坏干簧管触点或产生火花。建议在干簧管触点两端并联一个续流二极管（如1N4007），阴极接电源正，阳极接负载端（接干簧管的那个脚）。

什么是霍尔开关

核心原理：霍尔效应

• 基础物理现象：当一块通电的导体或半导体薄片（霍尔元件）放置在与电流方向垂直的磁场中时，磁场会对移动的电荷载流子（电子或空穴）产生洛伦兹力，使其发生偏转。
• 电压差产生：电荷载流子的偏转会在薄片垂直于电流和磁场的方向上（即霍尔方向）两侧积累，从而形成一个可测量的电压差，称为霍尔电压 (VH)。
• 霍尔电压公式：VH = (KH * I * B * d) / t
  • KH：霍尔系数（与材料有关）
  • I：通过霍尔元件的控制电流
  • B：垂直于元件的磁感应强度
  • d：元件在磁场方向上的厚度
  • t：温度系数（实际应用中常被补偿）

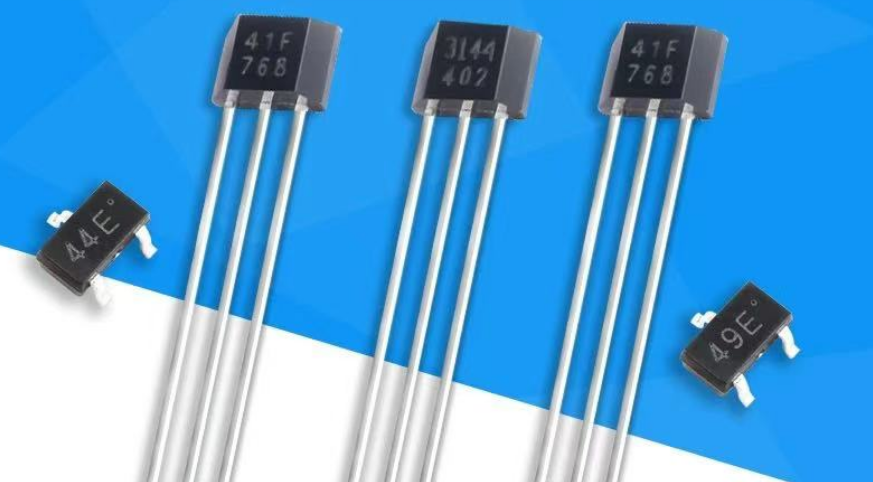

霍尔开关简介

• 本质：霍尔开关是集成了霍尔元件、信号放大电路、施密特触发器（用于整形和抗干扰）和输出驱动电路于一体的集成电路 (IC)。
• 功能：它检测外部磁场的存在或强度变化（超过某个预设阈值），并输出一个干净、陡峭的数字信号（高电平或低电平），就像机械开关的“开”和“关”状态一样。
• 关键特性：它有一个动作点 (Bop)和一个释放点 (Brp)，存在回差 (Bhys = Bop – Brp)。这是为了防止在磁场强度接近阈值时输出快速抖动（类似于机械开关的消抖）。
  • Bop:使输出状态翻转（比如从高变低）所需的最小磁感应强度。
  • Brp:使输出状态翻回（比如从低变高）所需的最大磁感应强度（小于Bop）。
  • Bhys:回差区间（Bop – Brp），确保状态转换稳定。

霍尔开关的关键类型（按磁极响应方式）

• 单极霍尔开关：
  • 工作原理：只响应单一磁极（通常是S极）的磁场。当预设强度的S极靠近时，输出翻转（如低电平）；当S极移开（磁场减弱到Brp以下），输出翻回（如高电平）。N极靠近通常无反应或反应很弱。
  • 面包板实验优势：最简单常用，控制逻辑直观。例如，磁铁S极靠近灯亮，移开灯灭。
  • 常见型号：A3144, US1881, SS41, OH090U等。
• 双极（锁存）霍尔开关：
  • 工作原理：需要两个磁极交替作用才能改变状态。通常，S极靠近使其置位（Set）（如输出低电平）；N极靠近使其复位（Reset）（如输出高电平）。磁场移开后，状态保持（锁存）不变，直到另一个磁极到来。
  • 面包板实验优势：实现“记忆”功能。例如，S极扫过一次灯亮（保持亮），N极扫过一次灯灭（保持灭）。常用于转速测量（每转触发两次）、位置记忆等。
  • 常见型号SS441A, US5881, OH41等。
• 全极霍尔开关：
  • 工作原理：对S极和N极都响应。只要磁场强度（无论是S还是N）超过Bop，输出就翻转；磁场强度减弱到Brp以下，输出就翻回。
  • 面包板实验优势：使用最灵活，磁铁方向不用区分正反。例如，磁铁任意一极靠近灯亮，移开灯灭。
  • 常见型号：SS49E（注意：SS49E是线性霍尔，但常被误用/可近似当开关用，有专门的全极开关型号如AH180等）。

霍尔开关在面包板实验中的典型应用

• 非接触式位置/接近检测：在移动的小车上贴一个小磁铁。在路径上固定一个霍尔开关（面包板上）。当小车（磁铁）经过开关时，开关输出变化，触发LED亮灭或计数器计数。比机械限位开关更耐用、无磨损。
• 转速测量：在电机转轴上贴一个小磁铁。旁边固定一个霍尔开关。电机每转一圈，磁铁经过开关一次（单极开关）或两次（双极开关），输出一个脉冲。将脉冲输入到单片机或计数器，计算频率即可得到转速。
• 门/窗磁报警：在门框上固定霍尔开关（面包板供电），在门上对应位置固定磁铁。门关闭时（磁铁靠近），开关输出一种状态（如高电平）；门打开时（磁铁远离），开关输出另一种状态（如低电平），触发蜂鸣器报警。安全可靠，无机械接触。
• 液位检测：在浮子上固定磁铁。在容器外部不同高度固定多个霍尔开关。浮子随液面升降，磁铁经过不同开关时，相应开关输出变化，指示不同液位高度。
• 按键/开关替代：在面板下方固定霍尔开关。在按键内部放置小磁铁。按下按键时磁铁靠近开关触发。完全密封，防水防尘，寿命超长。

面包板实验连接指南（以常见单极型A3144为例）

• 引脚识别 (通常印字面朝向自己，引脚向下)：
  • 左引脚 (1): VCC(电源正极，通常+3.5V 到 +24V，常用5V)
  • 中引脚 (2): GND(电源负极/地)
  • 右引脚 (3): OUTPUT(开漏输出 – 非常重要！)
• 关键：理解“开漏输出”
  • 这意味着芯片内部的输出晶体管（通常是NPN或N沟道MOSFET）的集电极/漏极是悬空的，直接连到OUTPUT引脚。
  • 它本身不能输出高电平！需要外部连接一个上拉电阻到VCC。
  • 当磁场未达到Bop时，内部晶体管截止，OUTPUT引脚被上拉电阻拉到VCC（高电平）。
  • 当磁场达到Bop时，内部晶体管导通，OUTPUT引脚通过晶体管被拉低到接近GND（低电平）。
• 面包板接线步骤：
  • 将霍尔开关IC插入面包板（注意引脚不要短路）。
  • 连接VCC (1) 到 电源正极 (如+5V)。
  • 连接GND (2) 到 电源负极 (GND)。
  • 在OUTPUT (3) 引脚和 VCC 之间连接一个 上拉电阻 (常用值 7KΩ 或 10KΩ)。(这是最关键的一步！)
  • 现在，OUTPUT (3)引脚就是你的开关信号输出点了：
    • 无磁场/磁场弱：输出 ≈ VCC (高电平，如5V)
    • 有足够强磁场（S极靠近）：输出 ≈ 0V (低电平)
  • 将这个输出点连接到你想控制的电路：
    • 例如：接一个LED的阳极（阴极接地），中间串联一个限流电阻（如220Ω-1KΩ）。当磁场触发时（输出低电平），LED两端形成压差，LED点亮。(注意：这种方式下，LED亮对应输出低电平)
    • 或者：连接到单片机的GPIO输入引脚，读取高低电平状态。
    • 或者：控制三极管/继电器的基极/控制端，驱动更大负载（如电机、大功率LED）。

面包板实验注意事项

• 磁铁方向：单极霍尔通常对S极敏感（仔细查你型号的数据手册！）。确保磁铁正确极性靠近敏感面（通常是印字面）。
• 敏感面：磁铁需要靠近霍尔开关的特定面（通常是印字面），另一面可能不敏感。实验时多尝试不同位置和方向。
• 上拉电阻：绝对不能省略！否则输出无法达到高电平。
• 电源电压：确保在霍尔开关的工作电压范围内（查数据手册！A3144是5-24V）。常用5V很方便。
• 电源滤波：在VCC和GND之间靠近IC引脚处，并联一个1uF 的陶瓷电容，可提高抗干扰能力，防止误触发。
• 输出负载：开漏输出的驱动电流有限（查数据手册，通常几mA到几十mA）。驱动大负载（如继电器线圈、大功率LED）务必使用三极管或MOSFET进行放大。
• 磁场强度：不同型号的Bop/Brp不同。确保你的磁铁在有效距离内能提供足够的磁场。钕铁硼磁铁（强磁）效果最好。距离通常几毫米到几厘米。
• 数据手册是圣经：务必查阅你所用具体型号的官方数据手册，确认引脚排列、电源范围、输出类型（开漏/推挽）、Bop/Brp值、极性响应、最大额定值等关键参数。

思考与拓展

• 如何用双极霍尔实现一个“自锁”的开关？（按一下S极开，按一下N极关）
• 如何用霍尔开关和Arduino测电机转速？（利用pulseIn()或外部中断计数）
• 线性霍尔（如SS49E）输出连续变化的电压（与磁场强度成正比），它与开关型有何本质区别？你能用它做什么实验？（如测量磁铁距离、做简易高斯计）

霍尔开关与干簧管的区别

霍尔开关与干簧管都是利用磁场控制的开关器件，但在工作原理、性能和应用场景上有本质区别。

核心区别总结

工作原理深度解析

霍尔开关

• 霍尔效应：磁场使通电半导体中的载流子偏转，产生横向电压（霍尔电压）。
• 信号处理：内置放大电路将霍尔电压转换为数字信号，经施密特触发器整形后输出干净的高低电平。
• 输出类型：
  • 开漏输出：需外接上拉电阻（如实验中的A3144）。
  • 推挽输出：可直接驱动负载（如US5881）。

干簧管

• 磁控机械开关：两片重叠的镍铁合金簧片密封在充惰性气体的玻璃管中。
• 磁场作用：外部磁场磁化簧片，异名磁极相互吸引使触点闭合，磁场消失后簧片弹开。

关键性能对比

灵敏度与触发磁场

电气特性

环境适应性

典型应用场景

优先选择霍尔开关的场景

• 高频检测：电机转速测量（>100Hz）、脉冲计数（如流量计）。
• 长寿命需求：汽车ABS轮速传感器、工业设备位置检测。
• 微型化设计：手机翻盖检测、TWS耳机充电仓磁控。
• 复杂磁场环境：需区分磁极方向（如无刷电机换向）。

优先选择干簧管的场景

• 高压/大电流控制：继电器替代品（如水泵开关、安防门磁）。
• 断电安全回路：无需供电的磁控开关（如消防设备紧急开关）。
• 强EMI环境：医疗设备中抗电磁干扰（无半导体结构）。
• 低成本简单应用：低频率触发（如冰箱门报警）。

常见误区澄清

• “干簧管更可靠”：错误！在振动环境中干簧管触点易抖动，霍尔开关无此问题。
• “霍尔开关不怕高压”：错误！霍尔IC易受ESD损坏，干簧管耐压可达kV级。
• “干簧管无需电路”：不全面！大电流负载仍需保护电路（如并联RC吸收回路）。

升级替代方案

• 霍尔开关替代干簧管：使用功率MOSFET驱动大电流负载（如SI2302 MOSFET栅极接霍尔输出）。
• 干簧管升级版：磁簧继电器（干簧管+线圈），兼具隔离和大电流驱动能力。

掌握两者差异后，可根据你的实验需求灵活选型——高频/长寿命选霍尔，高压/简单系统选干簧管。
