和孩子一起学电子电路：二极管

二极管是一种基础且关键的半导体器件，它的核心特性是单向导电性——只允许电流从一个方向（正向）通过，而阻止电流从另一个方向（反向）通过。这使它成为电子电路中的“电子阀门”。

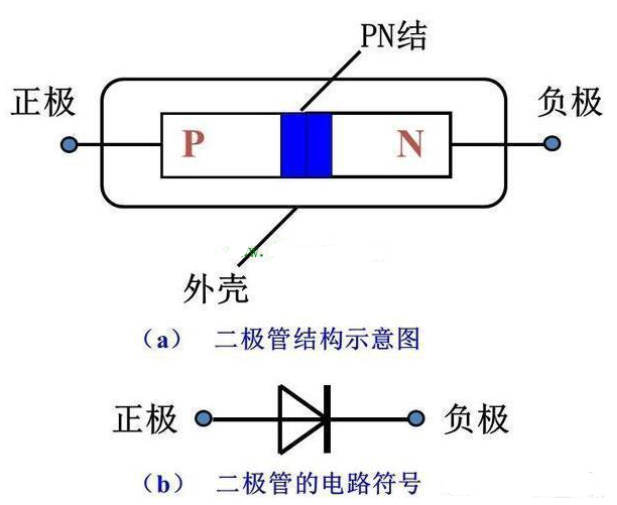

核心结构与工作原理

二极管的核心结构是PN结，其工作原理正是基于PN结的特殊物理特性。理解PN结是掌握二极管乃至所有半导体器件（如三极管、场效应管、集成电路）的基础。

半导体基础

• 纯净的半导体（如硅 Si、锗 Ge）本身导电能力很弱，称为本征半导体。其原子最外层有4个电子（价电子），通过共价键结合成晶体结构。
• 掺杂：为了获得可控的导电性，我们向纯净半导体中掺入微量的特定杂质原子。
  • P型半导体：掺入三价元素（如硼 B）。硼原子只有3个价电子，与周围硅原子形成共价键时会缺少一个电子，形成一个带正电的空穴。空穴是“空位”，可以吸引相邻的电子来填补，从而表现为正电荷的移动。P型半导体中，空穴是多数载流子，自由电子是少数载流子。
  • N型半导体：掺入五价元素（如磷 P）。磷原子有5个价电子，其中4个与硅原子形成共价键，多余的一个电子很容易挣脱束缚成为自由电子。N型半导体中，自由电子是多数载流子，空穴是少数载流子。

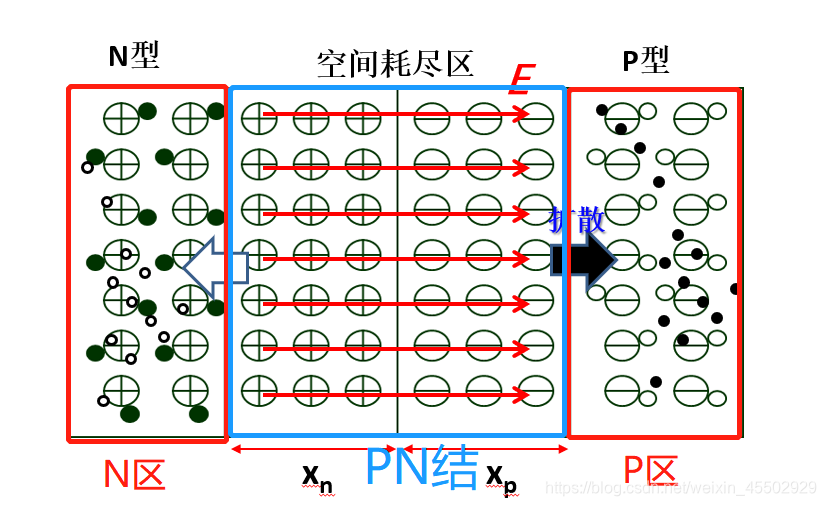

PN结的形成

• 当一块半导体材料的一部分做成P型，相邻的另一部分做成N型时，在它们的接触界面处就形成了PN结。
• 载流子的扩散运动：由于P区空穴浓度远高于N区，N区电子浓度远高于P区，浓度差会驱动P区的空穴向N区扩散，N区的电子向P区扩散。
• 空间电荷区/耗尽层的产生：
  • 空穴扩散到N区边界附近，与N区的自由电子复合消失。
  • 电子扩散到P区边界附近，与P区的空穴复合消失。
  • 结果：在界面附近的P区一侧，由于失去了空穴，留下了带负电的不可移动的受主离子（硼原子接受了一个电子变成负离子）。
  • 在界面附近的N区一侧，由于失去了电子，留下了带正电的不可移动的施主离子（磷原子贡献了一个电子变成正离子）。
  • 这些固定不动的正、负离子在界面两侧形成了一个很薄的区域，称为空间电荷区或耗尽层（因为该区域内可移动的载流子几乎被“耗尽”了）。
• 内建电场与势垒：
  • 空间电荷区内，P区一侧带负电，N区一侧带正电，从而产生了一个从N区指向P区的内建电场 ($E_in$)。
  • 这个内建电场会阻止多数载流子的进一步扩散：它会把P区的空穴（正电荷）推回P区，把N区的电子（负电荷）拉回N区。
  • 同时，内建电场会促进少数载流子的运动：把P区的少数载流子电子（负电荷）拉向N区（漂移运动），把N区的少数载流子空穴（正电荷）推向P区（漂移运动）。
• 动态平衡：在无外加电压的情况下，扩散运动和漂移运动最终会达到动态平衡。此时，扩散过去的载流子数量等于漂移回来的载流子数量，净电流为零。空间电荷区的宽度和势垒高度（内建电场所对应的电势差，硅约6-0.7V，锗约0.2-0.3V）稳定下来。

二极管的工作状态完全取决于施加在PN结上的电压方向（偏置）。

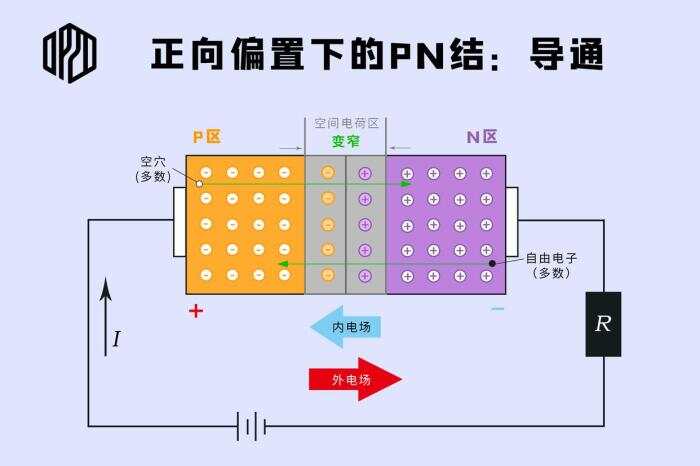

正向偏置 (Forward Bias)：导通状态

• 接法：电源正极接二极管的阳极 (P区)，电源负极接二极管的阴极 (N区)。
• 外电场作用：外加电场 ($E_{ext}$) 的方向与内建电场 ($E_{in}$) 的方向相反。
• 打破平衡：
  • 外电场削弱了内建电场，导致空间电荷区变窄，势垒高度降低。
  • 多数载流子的扩散运动受到的阻碍大大减小。
  • P区的空穴大量扩散穿过变窄的耗尽层进入N区，N区的电子大量扩散穿过耗尽层进入P区。
• 形成电流：进入N区的空穴和进入P区的电子都成为该区域的少数载流子。为了维持电中性：
  • 电源负极持续向N区注入电子，补充扩散走的电子。
  • 电源正极持续从P区拉走电子（相当于注入空穴），补充扩散走的空穴。
  • 这样就在外电路中形成了从阳极(P)流向阴极(N)的较大的正向电流 ($I_f$)。
• 门槛电压 ($V_f$ / $V_th$)：只有当外加正向电压足以克服剩余势垒（硅管约6-0.7V，锗管约0.2-0.3V）时，电流才开始显著增大。低于此电压，电流极小。

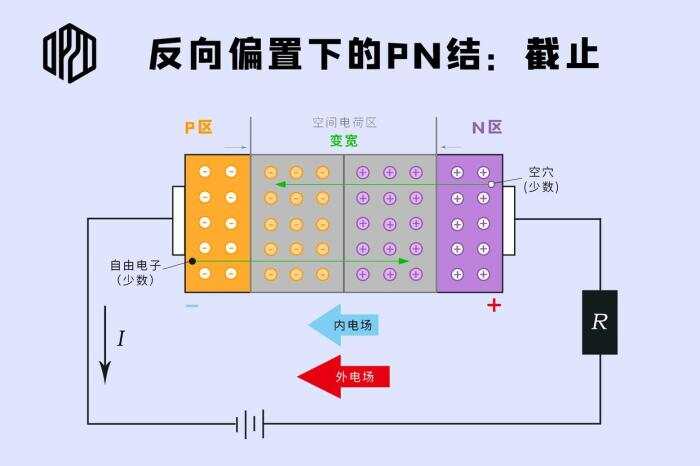

反向偏置 (Reverse Bias)：截止状态

• 接法：电源正极接二极管的阴极 (N区)，电源负极接二极管的阳极 (P区)。
• 外电场作用：外加电场($E_ext$) 的方向与内建电场 ($E_in$) 的方向相同。
• 打破平衡：
  • 外电场增强了内建电场，导致空间电荷区变宽，势垒高度升高。
  • 多数载流子的扩散运动被完全阻挡（几乎不可能穿越高势垒）。
• 少数载流子漂移：
  • 增强的电场会加速P区中少量的自由电子（少数载流子）向N区漂移。
  • 同时加速N区中少量的空穴（少数载流子）向P区漂移。
• 形成微小电流：这种由少数载流子漂移运动形成的电流称为反向饱和电流 ($I_s$)或反向漏电流。它非常小（硅管nA级，锗管uA级），且在一定反向电压范围内基本保持恒定（饱和），几乎可以忽略不计（理想二极管视为开路）。此时二极管处于截止状态。

反向击穿 (Reverse Breakdown)：非正常工作状态

• 条件：当反向电压增加到某一临界值$V_br$(反向击穿电压) 时。
• 现象：反向电流会突然急剧增大。
• 机理：主要有两种：
  • 齐纳击穿 (Zener Breakdown)：主要发生在高掺杂的PN结中（耗尽层很薄）。强电场直接将共价键中的电子拉出来，产生大量电子-空穴对。这是可逆的（电压降低后恢复），齐纳二极管利用此原理工作。
  • 雪崩击穿 (Avalanche Breakdown)：主要发生在低掺杂的PN结中（耗尽层较宽）。强电场加速少数载流子获得巨大动能，撞击原子将其价电子撞出（电离），产生新的电子-空穴对；这些新载流子又被加速去撞击其他原子，形成连锁反应，像雪崩一样。此过程通常不可逆，会损坏普通二极管。
• 后果：对于普通整流二极管或开关二极管，反向击穿通常是破坏性的，会导致器件永久损坏（除非电流被外部电路严格限制）。必须避免工作电压超过$V_br$。

总结：二极管的核心工作原理

• 结构本质：PN结（P型半导体与N型半导体的结合）。
• 核心特性：单向导电性。
  • 正向偏置 (P+, N-)：削弱内建电场，降低势垒 → 多数载流子扩散运动主导 → 大电流导通 (需 >$V_f$)。
  • 反向偏置 (P-, N+)：增强内建电场，升高势垒 → 阻断多数载流子扩散 → 少数载流子漂移运动主导 → 极小漏电流 (近似截止)。
• 伏安特性曲线：直观地描述了二极管电压与电流的关系，完美展现了上述三种工作状态（正向导通区、反向截止区、反向击穿区）。

理解PN结的形成和偏置效应，你就抓住了二极管工作原理的命脉！这为你后续学习三极管、场效应管、集成电路等更复杂的半导体器件奠定了坚实的基础。在实验中多结合理论观察现象，感受会更深。

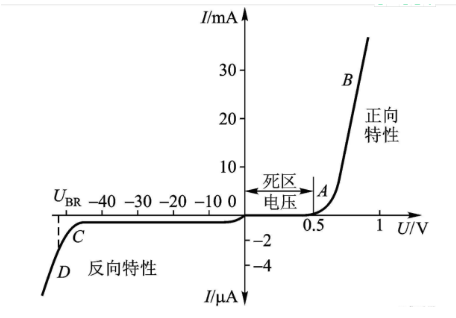

伏安特性曲线

二极管的伏安特性曲线是其最核心的性能图谱，它直观展现了二极管两端电压与流过电流之间的关系。

曲线三大区域解析

正向特性区（第一象限）

• 死区（OA段）
  • 当正向电压$V_F < V_{th}$（门槛电压）时：
    • 硅管：$V_{th} \approx 0.5V $
    • 锗管：$V_{th} \approx 0.1V $
  • 电流几乎为零：内建电场尚未被完全克服，多数载流子扩散动力不足。
  • 实验现象：LED在此阶段不发光，万用表测电流接近0。
• 导通区（AB段）
  • 当$V_F > V_{th}$时，电流IFIF 指数级增长！
    • 硅管：$V_F \approx 0.6\text{-}0.7V$ 时电流显著增大
    • 锗管：$V_F \approx 0.2\text{-}0.3V$ 时电流显著增大
  • 关键特点：
    • 导通后电压微增 → 电流剧增（曲线陡峭上升）
    • 动态电阻极小：$\Delta V_F / \Delta I_F \approx 几欧 \sim 几十欧$
  • 工程意义：
    • 设计电路时需预留$V_F$压降（如LED驱动电路）
    • 大电流时需考虑发热问题（$ P_{loss} = V_F \times I_F $）

反向特性区（第三象限）

• 截止区（OC段）
  • 反向电压$ V_R < |V_{BR}|$（击穿电压）时：
  • 反向饱和电流$I_S$：
    • 硅管：nA级（几乎不可测）
    • 锗管：μA级（稍大）
  • 电流基本恒定：由少数载流子漂移形成，与$V_R$无关
  • 理想模型：视为开路（$I_R = 0$）
• 实验验证：
  • 用万用表测反向电阻 → 显示“OL”（超量程）
  • 示波器观察：反向无电流波形

反向击穿区（CD段）

• 击穿条件：$|V_R| \geq |V_{BR}|$（反向击穿电压）
• 现象：反向电流$I_R$雪崩式增长！
  • 两种击穿机制：

• 危险区：
  • 普通二极管会永久损坏！
  • 必须限制电流（如串联电阻）

关键参数在曲线上的定位

不同二极管的曲线对比

常见二极管类型及应用

通用整流二极管

高速开关二极管

肖特基二极管

齐纳二极管（稳压管）

发光二极管（LED）

快恢复二极管（FRD）

二极管的应用

二极管的核心作用是基于其单向导电性（仅允许电流从正极流向负极，反向截止），在电路中实现多种功能。以下是其主要作用及典型应用场景：

整流：交流转直流

• 作用：将交流电（AC）转换为直流电（DC）。
• 原理：利用二极管单向导电性，在交流电的正半周导通，负半周截止，从而“过滤”出单方向电流。
• 应用：
  • 电源适配器（如手机充电器）
  • 直流电源电路（整流桥）
  • 电池充电电路

稳压：维持电压稳定

• 作用：通过反向击穿特性，限制电路中的电压波动。
• 原理：稳压二极管（齐纳二极管）工作于反向击穿区，当电压超过阈值时导通，吸收多余能量，保持输出电压稳定。
• 应用：
  • 稳压电源（如计算机电源模块）
  • 过压保护电路（防止电压尖峰损坏器件）

开关：控制电路通断

• 作用：利用导通与截止状态，实现电路的快速开关功能。
• 原理：
  • 正向导通：正向电压达到阈值（如硅管7V）时导通，相当于“开”。
  • 反向截止：反向电压下几乎无电流，相当于“关”。
• 应用：
  • 数字逻辑电路（如与门、非门）
  • 电子开关（如继电器驱动电路）

限幅：限制信号幅度

• 作用：将信号的电压幅度限制在安全范围内。
• 原理：二极管与负载并联，当电压超过正向导通阈值时导通，旁路多余电压。
• 应用：
  • 音频放大器（防止信号失真）
  • 过压保护（如通信接口电路）

发光：光能转换

• 作用：正向导通时发出可见光或红外光。
• 原理：电子与空穴复合释放光子（LED特性）。
• 应用：
  • 指示灯（设备状态显示）
  • 照明（LED灯、显示屏背光）
  • 光通信（光纤发射端）

光电转换：光信号检测

• 作用：将光信号转换为电信号。
• 原理：光照产生光生载流子，形成光电流（光电二极管）。
• 应用：
  • 光敏传感器（自动照明控制）
  • 光纤通信接收端
  • 光电编码器（位置检测）

变容：可变电容效应

• 作用：通过反向电压改变结电容值。
• 原理：反向偏置时，耗尽层宽度随电压变化，等效电容改变。
• 应用：
  • 调谐电路（收音机频率调节）
  • 压控振荡器（VCO）

保护电路：防止过压/反向电流

• 作用：吸收瞬态电压或反向电流，保护敏感元件。
• 原理：
  • 瞬态电压抑制二极管（TVS）：快速响应过压，将能量泄放至地。
  • 反向二极管：防止电源反接损坏电路。
• 应用：
  • 雷击保护（通信设备）
  • 电池反接保护（便携式电子设备）

特殊高频应用

• 作用：利用高速开关特性处理高频信号。
• 典型器件：
  • 肖特基二极管：低正向压降，用于高频整流（如开关电源）。
  • PIN二极管：用于微波射频开关、衰减器。
