51单片机最小系统是指能够让单片机正常工作的最简硬件电路，包含必需的核心组件，确保芯片可以执行程序并响应基本操作。理解 51单片机最小系统 是深入学习单片机原理的关键第一步。

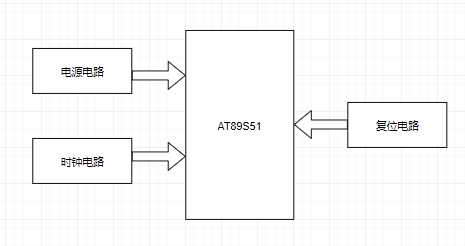

什么是「最小系统」？
指仅包含能让单片机正常工作的绝对必要电路的系统，通常包括：
- 主控芯片（如STC89C52）
- 电源电路（提供5V稳压电源）
- 时钟电路（晶振+电容，产生工作节拍）
- 复位电路（按键复位功能）
- 程序下载接口（通过USB转TTL烧录程序）
✅ 核心价值：去除开发板的复杂外设，专注核心硬件连接原理。
网上能买到的51单片最小系统，主要有以下2种类型：
类型1：不含程序下载接口的类型（需要配合USB转TTL模块使用）

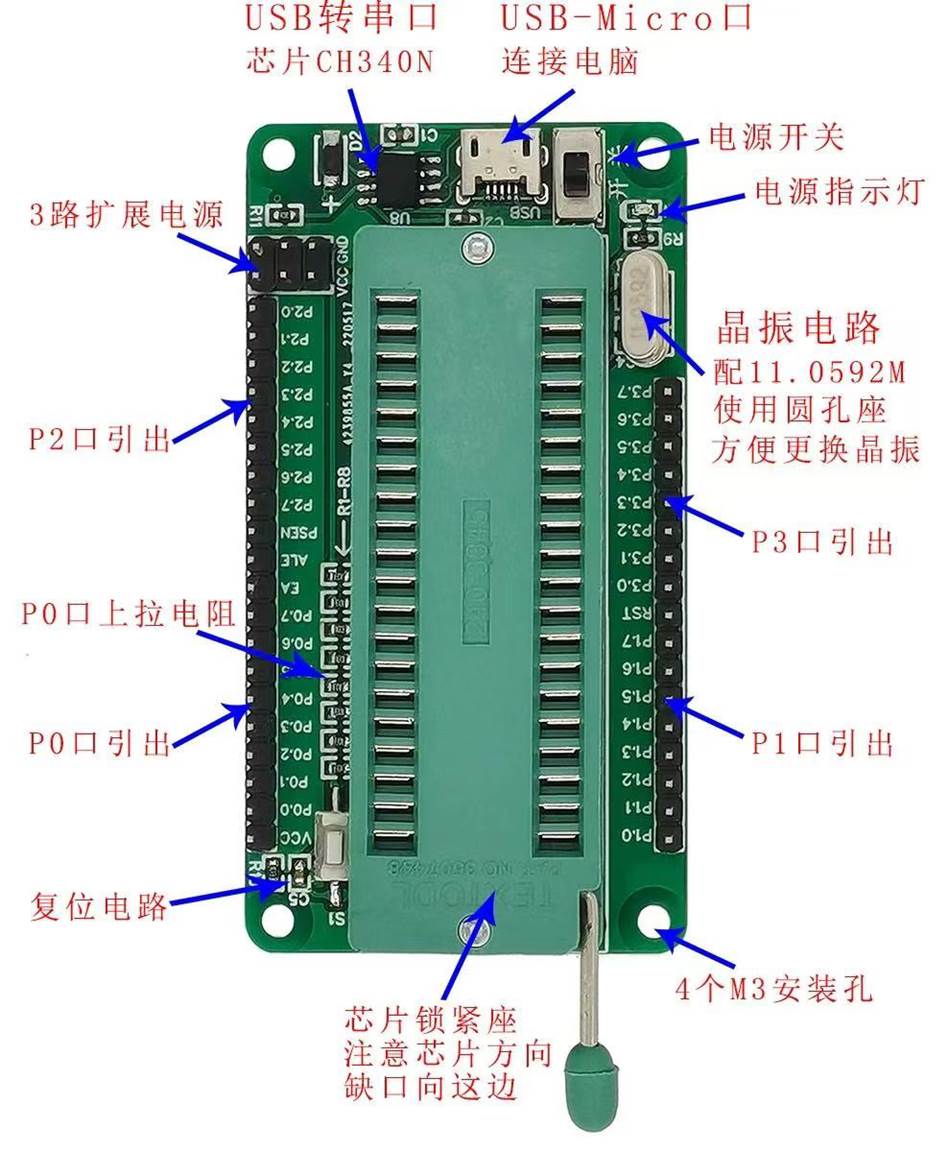

类型2：直接集成了USB转TTL的模块，如果使用，建议购买这款。

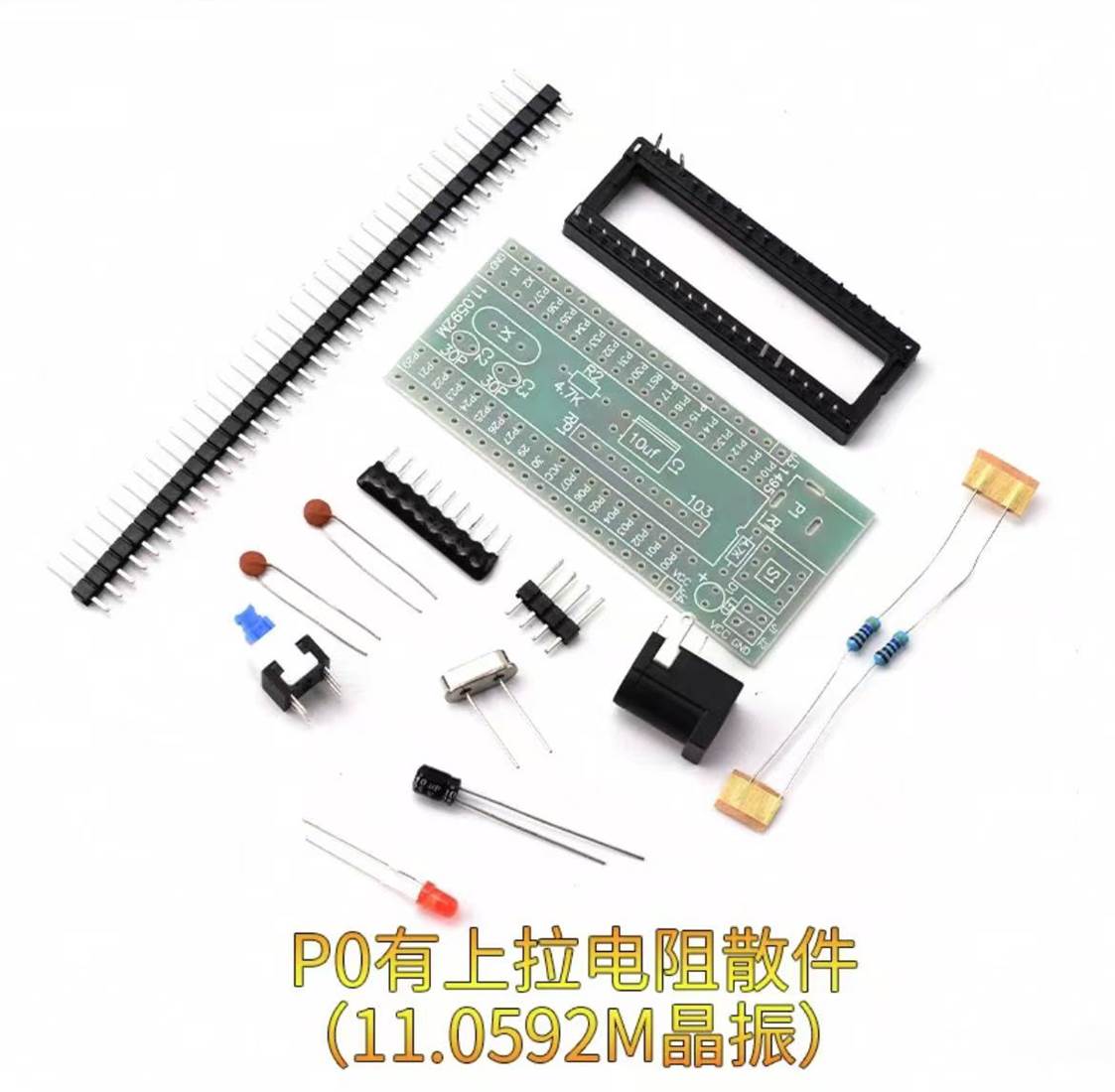

为了更好的掌握51单片机最小系统建议单片机散件（不含芯片2元左右），在面包板上实现相关的电路，更好的掌握其原理。
最小系统的面包板实现
所需的元件清单：
| 元件名称 | 规格参数 | 数量 | 作用说明 |
| STC89C52芯片 | DIP-40直插封装 | 1 | 51单片机核心 |
| 面包板 | 830孔标准板 | 1 | 免焊接电路搭建 |
| USB转TTL模块 | CH340芯片 | 1 | 下载程序 + 串口通信 |
| 晶振 | 11.0592MHz | 1 | 提供时钟信号（频率关键） |
| 陶瓷电容 | 30pF | 2 | 晶振负载电容 |
| 电解电容 | 10μF / 16V | 1 | 复位电路滤波电容 |
| 电阻 | 10kΩ | 1 | 复位电路上拉电阻 |
| 电阻 | 1kΩ | 1 | 烧录模式限流电阻 |
| 微动按键 | 6x6mm轻触开关 | 1 | 手动复位按键 |
| 杜邦线 | 公对公 / 母对母 | 20根 | 信号连线 |
| 5V电源 | USB供电或稳压模块 | 1 | 系统电源 |
| LED（可选验证用） | 红色/绿色 + 220Ω电阻 | 1组 | 检测电源/程序状态 |

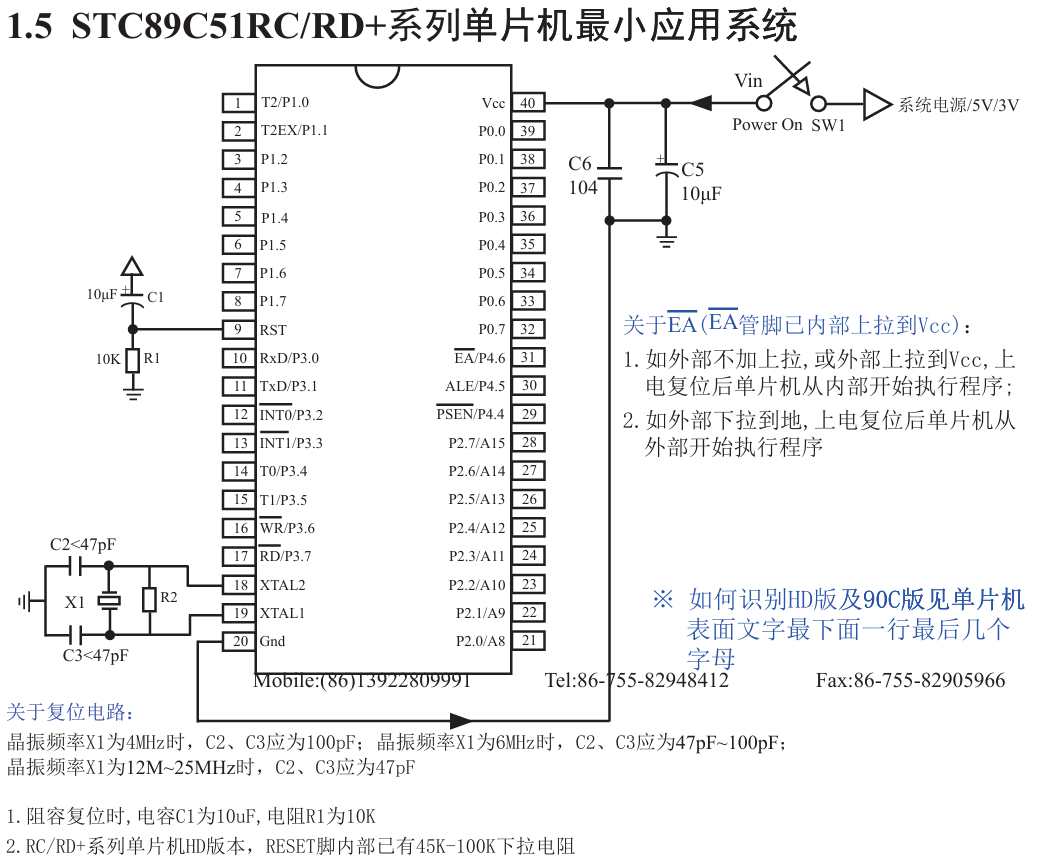

51单片机的最小系统原理图：（来自STC 51单片机手册）
时钟电路 – 芯片的“心脏”
- 作用：为单片机提供心脏跳动的节奏脉冲。单片机内部所有操作（指令执行、定时器计数、串口通信波特率等）都严格依赖这个时钟信号来控制速度。
- 关键元件：
- 晶振 (Crystal)：图中标记为XTAL1, XTAL2。最常见频率为0592MHz(兼容标准串口波特率) 或 12MHz(便于定时器计算)。这是频率源。
- 负载电容 (Load Capacitors)：它们帮助晶振在标称频率下稳定起振。这两个电容也要尽量靠近单片机和晶振放置。类型为陶瓷电容（NP0/C0G材质稳定性好）。
- 原理： 晶振两端通过两个小电容连接到单片机的XTAL1和XTAL2引脚，单片机内部的振荡器电路与它们一起构成皮尔斯振荡器回路，产生稳定的时钟信号。
从上面的表格看，R1不是必须的，所以只需要使用2个30pF的电容+晶振。
- 作用：晶体振荡器产生精准频率，控制指令执行速度。
- 晶振：0592MHz，串口通信波特率精确计算需要该频率
- 为何30pF？电容值由晶振参数决定，0592MHz通用值为20-40pF。
复位电路 – 系统的“重启按钮”
- 作用： 在上电或手动按下按钮时，让单片机从一个已知的初始状态开始运行程序。相当于电脑的重启按钮。
- 关键元件：
- 复位按钮 (Reset Button): 手动触发复位的开关。
- 上拉电阻 (Pull-up Resistor)：R1(10kΩ)。保证在按钮未按下时，RST引脚稳定在高电平(+5V)。
- 电容 (Capacitor)：C5(10μF)。实现上电自动复位。上电瞬间，电容相当于短路，RST引脚被拉到高电平（复位有效）；电容充电完成后，RST引脚通过电阻稳定在高电平（复位无效）。按键按下时，RST引脚直接接地（低电平），触发复位。
- 核心要求： RST引脚维持大于一定时间（具体时间看芯片手册，通常几十毫秒即可）的高电平来有效复位。

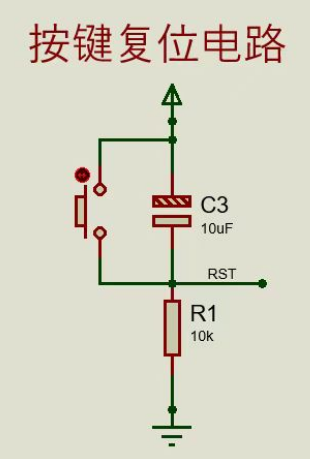

按键复位
当单片机启动后，电容C3两端的电压持续充电为5V，这时R210k电阻两端电压为0V，RST处于低电平状态所以系统正常工作。当按键按下时，开关导通，这时电容两端形成回路，电容短路，开始释放电量，这时电压从5V降到1.5V甚至更少，此时10k电阻两端电压为3.5V甚至更大，所以RST引脚又接到高电平，单片机系统自动复位。 单片机中 默认5V为高电平即1 ，1.5V为低电平即0
上电复位
如图所示，该电路是由一个10uf的极性电容和一个10k的电阻构成。 在单片机上电的瞬间，电容两端电压从0-3.5V不断增加，电阻两端电压从5V-1.5V不断减少，所以RST引脚所接收到的电压是5V-1.5V的过程，也就是从从高电平（1）到低电平（0）的过程所以单片机实现了自动复位。
在51单片机中，只需要给RST（9引脚）加上两个周期的高电平即可复位，当单片机上电那一刻起，默认复位一次。单片机复位相当于电脑的重启。
电源电路 (Power Supply):
作用：提供干净稳定的+5V (或+3.3V, 取决于具体芯片) 工作电压。
关键元件：
电源输入接口： USB口、DC插口、排针等，方便连接5V电源适配器或电脑USB端口供电。
电源滤波电容： C1和C2（通常用10μF电解电容和0.1μF陶瓷电容并联）。电解电容滤除低频干扰，陶瓷电容滤除高频干扰。它们尽量靠近单片机的VCC和GND引脚放置。
EA/VPP引脚处理
EA/VPP 引脚的作用与原理
- 核心作用：选择程序存储器来源 (Boot Source Selection)
- 51系列单片机（尤其是早期的如8031/8032）设计时支持 两种执行程序的方式：
- 内部程序存储器 (Internal Program Memory)： 芯片内部自带ROM（如STC89C52RC带有8KB Flash ROM）。
- 外部程序存储器 (External Program Memory)： 当内部ROM容量不够或没有时，需要在单片机外部额外扩展一片EPROM或Flash芯片（通过数据总线P0, P2 和 PSEN 控制信号）。
- EA/VPP引脚就是用来告诉单片机：现在应该使用内部ROM还是去找外部ROM的开关信号。
- 51系列单片机（尤其是早期的如8031/8032）设计时支持 两种执行程序的方式：
- 对于现代 STC89C51/52 等含Flash ROM的芯片：
- 我们绝大大多数情况都是使用其内部自带Flash ROM来存储和运行程序。
- 因此，为了确保芯片一上电就从内部Flash ROM运行程序，EA/VPP引脚必须连接为高电平 (1)，即连接到VCC (+5V)。
- 强烈建议通过一个10kΩ的电阻上拉到VCC（虽然很多开发板图省事直接连VCC也能用）。加电阻的主要目的是：
- 提供一定隔离： 避免在编程模式(VPP高压)下这个引脚直接短路到VCC。
- 提高可靠性： 减少电源波动影响。
EA/VPP 不接或接错有什么影响？
| EA/VPP 状态 | 后果 (以 STC89C52RC / AT89S52 为例) |
| 悬空（不接任何东西） | 非常不稳定！ 电平可能随机浮动为0或1，或者被噪声干扰。可能导致：
l 芯片有时从内部启动，有时试图访问外部存储器（此时P0, P2无法正常作I/O口用）。 l 程序行为完全随机，无法预测，十有八九不工作。 |
| 直接接 GND (Low/0) | 程序绝不会从内部ROM启动！ 芯片会试图访问外部程序存储器。后果：
l 如果你没有连接任何外部ROM芯片 -> 单片机找不到可执行程序，彻底死机，无任何反应！ l 即使你接了外部ROM，但里面没程序 -> 同上，死机！ l 即使你接了外部ROM里面有程序 -> 程序会运行（此时P0, P2用作总线，不能当普通I/O口），但无法利用内部已有的方便Flash存储器！ |
| 通过10kΩ电阻接 VCC (High/1) | 最佳实践！ 稳定运行内部Flash程序。P0, P2口可作为通用I/O或访问外部数据的总线 |
| 直接接 VCC (High/1) | 在大多数情况下也能正常工作（运行内部程序），但在极少数情况或进行某些特殊操作时可能存在风险（缺乏高压隔离）。 |
| 错误接到 I/O 口或其它信号 | 可能引发冲突或损坏引脚。 |

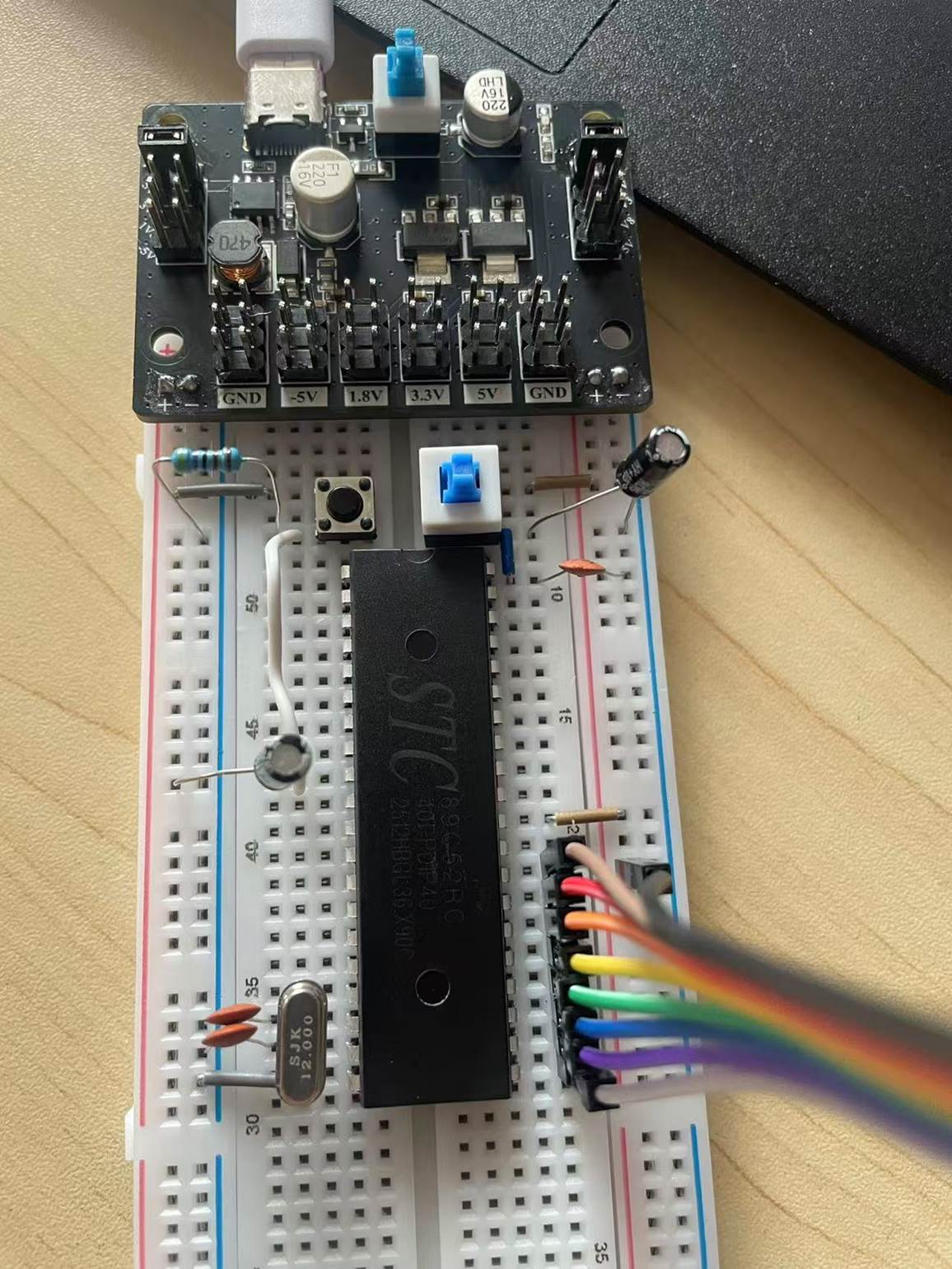

最终接线示例图
特别说明：刚接完线路通电后发现流水灯不亮，排查了很久，最终发现是51单片机芯片插在面包板上接触不良，解决方案也不叫简单，用手按下。
总结：搭建51单片机最小系统可以更好的学习到51单片机的原理，并且在后期自己绘制原理图打印PCB时非常有用。
