和孩子一起学电子电路：电容

什么是电容？

电容（Capacitor）是电子电路中常用的被动元件，用于存储电荷和电能。它的核心功能是容纳电荷，并在电路中发挥滤波、耦合、定时、能量存储等作用。电容就像一个小型“充电宝”，能临时储存电能，并在需要时释放。它的核心功能是 “充电、放电、隔直通交”。

• 单位：法拉（F），但实际常用的是微法（μF）、纳法（nF）、皮法（pF）。换算：1F = 1,000,000μF = 1,000,000,000nF = 1,000,000,000,000pF
• 符号：电路图中用 | | 或 (C)表示。

电容的基本结构

电容的基本结构非常简单，主要由以下几个部分组成：

导体极板（电极）

• 作用：存储电荷。
• 材料：通常为金属（如铝、铜、银）或导电材料（如电解质、导电聚合物）。
• 数量：至少两个极板（正极和负极），彼此靠近但不直接接触。

绝缘介质（电介质）

• 作用：隔离两极板，防止电荷直接流通，同时通过电场存储能量。
• 材料：
  • 空气（如可变电容）
  • 陶瓷（陶瓷电容）
  • 塑料薄膜（如聚酯薄膜电容）
  • 氧化铝（电解电容）
  • 云母（高频电容）
• 特性：介电常数（ε）越高，电容值越大。

封装（外壳）

• 作用：保护内部结构，防止机械损伤和环境影响。
• 材料：塑料、环氧树脂、金属壳等。

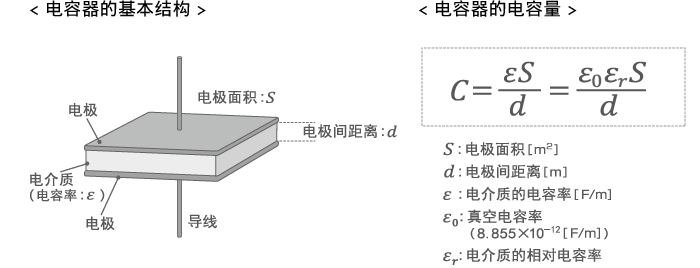

结构示意图

补充说明

• 极板面积（A）：面积越大，电容值越大（$C \propto A$）。
• 极板间距（d）：间距越小，电容值越大（$C \propto \frac{1}{d}$）。
• 电容值公式：$C = \epsilon \cdot \frac{A}{d}$，其中$\epsilon$为电介质的介电常数。

不同电容的结构特点

• 平行板电容：最简单的结构，两块平行金属板夹着电介质（如陶瓷电容）。
• 电解电容：
  • 正极：铝箔（表面氧化形成绝缘层$Al_2O_3$作为电介质）。
  • 负极：电解液或导电聚合物。
• 卷绕式电容（如薄膜电容）：极板和电介质薄膜卷成圆柱形以节省空间。

理解结构后，就能明白电容的性能（如容量、耐压、频率特性）如何被设计优化。

电容的工作原理

电容的工作原理基于电荷的存储与电场的建立，其核心是静电感应和能量存储。

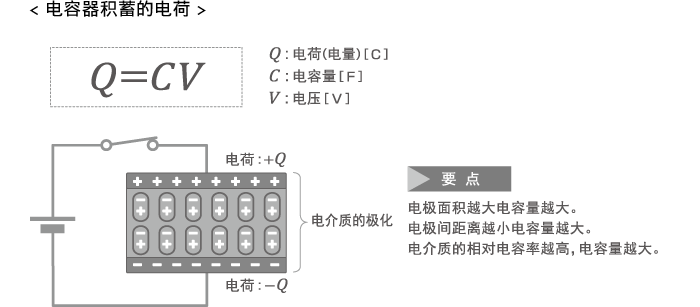

电荷存储的基本原理

当电容两端接上电源（如电池）时：

• 充电过程：
  • 电源正极吸引电子从电容的正极板流出，使其带正电荷（+Q）。
  • 电源负极向电容的负极板注入电子，使其带负电荷（-Q）。
  • 电荷在极板上积累，极板间形成电势差（电压V），直到与电源电压平衡。
• 电场建立：两极板间的电介质在电场作用下发生极化（内部电荷轻微偏移），增强电容的电荷存储能力。

电容的数学描述

电容值C定义为单位电压下存储的电荷量：$C = \frac{Q}{V}$

• Q：极板上的电荷量（库仑，C）。
• V：极板间电压（伏特，V）。
• C：电容值（法拉，F，常用μF、nF、pF）。

电容值取决于结构参数：$C = \epsilon \cdot \frac{A}{d}$

• $\epsilon $：电介质的介电常数（F/m）。
• A：极板有效面积（m²）。
• d：极板间距（m）。

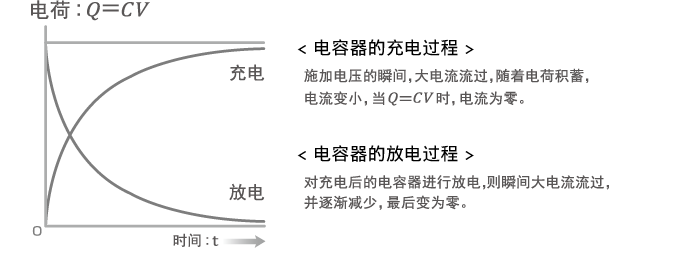

动态行为：充放电过程

充电（接通电源）

• 电流瞬间最大（极板无电荷时相当于短路），随后按指数规律衰减。
• 电压从0逐渐上升至电源电压，最终电流为0（充满）。
• 时间常数$\tau = RC$（R为电路电阻），决定充电快慢。

放电（断开电源）

• 电容通过外部电路释放电荷，电流方向与充电时相反。
• 电压从初始值按指数规律衰减至0。

交流电（AC）中的电容特性

• 隔直通交：
  • 直流电（DC）下，电容充电完成后相当于开路（无电流）。
  • 交流电（AC）下，电容因反复充放电形成等效电流。
• 容抗（X_C）：电容对交流电的阻碍作用，与频率f成反比：$X_C = \frac{1}{2\pi f C}$
  • 高频信号更易通过电容，低频或直流被阻挡。

能量存储

电容存储的电能E公式：$E = \frac{1}{2}CV^2$

• 能量以电场形式存在于电介质中。
• 超级电容利用极大表面积和极小极板间距实现高能量密度。

关键现象总结

电容的常见类型

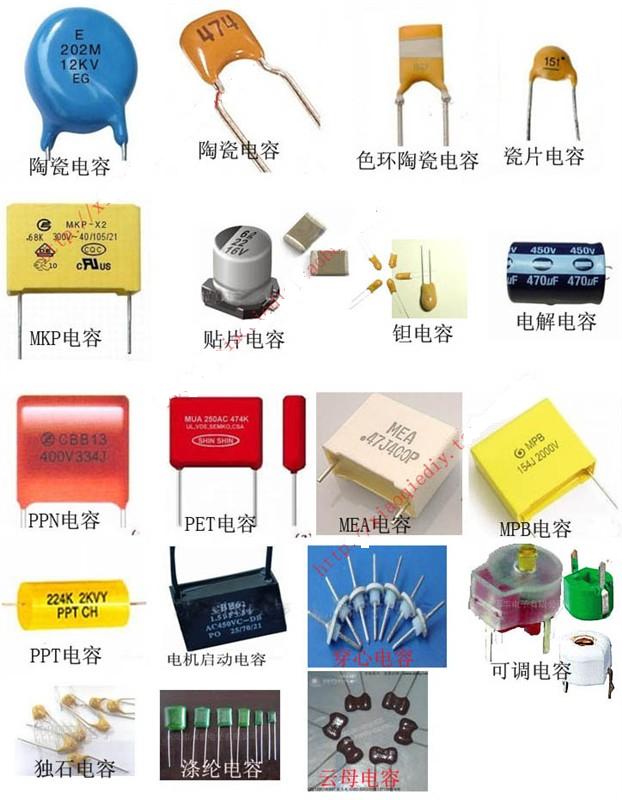

电容根据材料、结构、用途的不同，可分为多种类型，以下是常见的电容分类及其特点：

陶瓷电容（Ceramic Capacitor）

• 结构：
  • 由陶瓷材料（如钛酸钡）作为电介质，两面镀金属电极（银或铜）。
  • 多层陶瓷电容（MLCC）采用叠层结构，体积小、容量大。
• 特点：
  • 体积小，适合高频电路（如手机、射频模块）。
  • 无极性，耐高温，稳定性高。
  • 容量范围：5pF~100μF，耐压通常低于50V。
• 缺点：
  • 大容量型号易受机械应力影响（如PCB弯曲导致开裂）。

电解电容（Electrolytic Capacitor）

铝电解电容（Aluminum Electrolytic）

• 结构：
  • 正极：铝箔（表面氧化生成绝缘层Al2O3Al2O3 作为电介质）。
  • 负极：液态或固态电解液。
• 特点：
  • 大容量（1μF~100,000μF），耐压较高（3V~500V）。
  • 有极性，反向电压会导致漏液或爆炸。
  • 用于电源滤波（如电脑主板、电源适配器）。
• 缺点：寿命有限（电解液干涸），高频性能差。

钽电解电容（Tantalum Electrolytic）

• 结构：
  • 正极：钽金属颗粒（氧化层$Ta_2O_5$为电介质）。
  • 负极：二氧化锰或导电聚合物。
• 特点：
  • 体积小、容量密度高（1μF~1000μF）。
  • 稳定性优于铝电解，但耐压较低（通常<50V）。
  • 用于精密电路（如医疗设备、航天电子）。
• 缺点：价格高，过压易起火（需串联保护电阻）。

薄膜电容（Film Capacitor）

• 结构：
  • 塑料薄膜（如聚酯PET、聚丙烯PP）作为电介质，金属箔或蒸镀层为电极。
  • 常见卷绕式或叠层式封装。
• 特点：
  • 无极性，高频特性好，寿命长。
  • 容量范围：001μF~100μF，耐压可达数千伏。
  • 用于滤波、耦合、电机驱动（如音响、逆变器）。
• 类型细分：
  • 聚酯电容（Mylar）：成本低，但温度稳定性较差。
  • 聚丙烯电容（CBB）：低损耗，适合高频脉冲电路。

超级电容（Supercapacitor）

• 结构：
  • 多孔碳电极+电解液（如有机溶剂或离子液体），极板间距纳米级。
• 特点：
  • 超大容量（1F~10,000F），充放电速度快。
  • 能量密度介于电池和普通电容之间，用于短时储能（如电动车再生制动、后备电源）。
• 缺点：
  • 电压低（单节通常7V），需串联使用。

其他特殊类型

常见应用场景

• 电源滤波：铝电解电容 + 陶瓷电容并联（兼顾低频和高频噪声）。
• 信号耦合：薄膜电容（如CBB）或陶瓷电容（NP0型）。
• 能量缓冲：超级电容（如智能电表、LED闪光灯）。

电容的应用场景

电容在电子电路中的应用非常广泛，几乎涵盖了所有需要储能、滤波、耦合、定时、振荡等功能的场景。

电源电路（储能与滤波）

电源滤波（平滑电压）

• 作用：滤除整流后的交流纹波，使直流电更稳定。
• 电容类型：
  • 铝电解电容（大容量，低频滤波，如1000μF/25V）。
  • 陶瓷电容（小容量，滤除高频噪声，如1μF）。
• 典型电路：
  • 开关电源（SMPS）输出端。
  • 线性稳压器（如7805）的输入/输出端。

去耦电容（Decoupling Capacitor）

• 作用：抑制IC电源引脚的高频噪声，防止电压波动影响逻辑电路。
• 电容类型：
  • 陶瓷电容（MLCC）（1μF~10μF，如0402封装的0.1μF）。
• 典型电路：
  • 微控制器（MCU）、FPGA、数字IC的VCC引脚旁。

信号处理（耦合与滤波）

信号耦合（隔直通交）

• 作用：允许交流信号通过，同时阻断直流分量。
• 电容类型：
  • 薄膜电容（CBB）（如1μF/50V，用于音频信号）。
  • 陶瓷电容（NP0/C0G）（低失真，如10nF）。
• 典型电路：
  • 音频放大器级间耦合（防止直流偏置影响下一级）。
  • 射频（RF）信号传输。

高频滤波（LC/RC滤波）

• 作用：滤除特定频率的噪声（如射频干扰）。
• 电容类型：
  • 陶瓷电容（高频特性好）（如100pF）。
  • 三端陶瓷滤波器（EMI抑制）。
• 典型电路：
  • 无线通信模块（Wi-Fi、蓝牙）的输入/输出滤波。

定时与振荡电路

RC定时电路

• 作用：利用电容充放电特性实现延时或振荡。
• 电容类型：
  • 薄膜电容（稳定性高）（如1μF）。
  • 钽电容（精确计时）。
• 典型电路：
  • 555定时器（产生PWM波）。
  • 微控制器的复位电路（如10μF电解电容+10kΩ电阻）。

LC谐振电路

• 作用：用于选频或振荡（如收音机调谐）。
• 电容类型：
  • 可变电容（老式收音机）。
  • 陶瓷电容（高频应用）。
• 典型电路：
  • LC振荡器（如晶振匹配电容）。

电机与功率电子

电机启动/运行电容

• 作用：单相交流电机中提供相位差，形成旋转磁场。
• 电容类型：
  • 金属化薄膜电容（CBB60/CBB65）（如30μF/450V）。
• 典型应用：
  • 电风扇、空调压缩机、水泵。

缓冲电容（Snubber Circuit）

• 作用：吸收开关电路（如MOSFET/IGBT）的电压尖峰。
• 电容类型：
  • 聚丙烯电容（CBB）（如1μF/1000V）。
• 典型电路：
  • 开关电源、逆变器。

能量存储与后备电源

超级电容（短时储能）

• 作用：提供瞬时大电流或短时备用电源。
• 典型应用：
  • 智能电表（断电时保存数据）。
  • 电动车再生制动（回收能量）。
  • LED闪光灯（快速充放电）。

电池替代（低功耗设备）

• 作用：在纽扣电池不可用时提供微功率供电。
• 典型应用：
  • 实时时钟（RTC）备份（如1F超级电容）。
  • 低功耗MCU的掉电保护。

安全与EMI抑制

安规电容（X电容、Y电容）

• 作用：抑制电源线上的电磁干扰（EMI），防止高压冲击。
• 电容类型：
  • X电容（跨接火线-零线，如47μF/275V）。
  • Y电容（跨接火线/零线-地线，如2200pF）。
• 典型应用：
  • 电源适配器、家电（如电视机、充电器）。

传感器与特殊应用

触摸传感器（电容式感应）

• 原理：利用人体电容改变检测电路的振荡频率。
• 典型应用：
  • 智能手机触摸屏。
  • 电容式接近开关。

射频（RF）匹配

• 作用：调整天线阻抗，优化信号传输。
• 电容类型：
  • 高频陶瓷电容（NP0）（如1pF~100pF）。
• 典型应用：
  • 手机天线匹配电路。

电子实验中的电容选择

在面包板电子实验中，选择合适的电容需要综合考虑电路功能、电容类型、参数匹配以及面包板的兼容性。

根据电路功能选择电容类型

电源滤波（去耦/稳压）

• 推荐电容：
  • 铝电解电容（10μF~100μF）：滤除低频噪声（如LM7805稳压输出端）。
  • 陶瓷电容（1μF/100nF）：滤除高频噪声（贴近IC电源引脚）。
• 示例电路：5V电源输入：并联1个100μF铝电解电容 + 1个1μF陶瓷电容。

信号耦合（隔直通交）

• 推荐电容：
  • 薄膜电容（CBB，1μF~10μF）：音频信号传输（如麦克风放大电路）。
  • 陶瓷电容（NP0/C0G，10nF~100nF）：高频信号耦合（避免失真）。

定时/振荡电路

• 推荐电容：
  • 陶瓷电容（精度高）：RC延时（如555定时器的01μF~1μF）。
  • 钽电容（稳定性好）：精密定时（如1μF/16V）。

高频/射频实验

• 推荐电容：NP0/C0G陶瓷电容（1pF~100pF）：LC谐振、天线匹配（如RF模块）。

关键参数选择

电容值（容量）

• 小容量（pF级）：高频滤波、振荡电路（如22pF用于晶振匹配）。
• 中容量（nF级）：信号耦合、去耦（如100nF用于数字IC）。
• 大容量（μF级）：电源储能、低频滤波（如100μF电解电容）。

耐压值

工作电压需低于电容额定电压，并留20%~50%余量。

• 5V电路：选10V以上耐压的电容。
• 12V电路：选16V或25V耐压的电容。

封装与面包板兼容性

• 直插式（Through-Hole）：适合面包板，如铝电解电容（径向封装）、陶瓷电容（直插）。
• 贴片电容（SMD）：需转接板（如0805封装转DIP适配板）。
• 避免过大封装：电解电容直径≤10mm，高度≤20mm，否则可能插不稳。

实验常用电容推荐清单

面包板使用技巧

• 极性电容注意方向：铝电解电容的负极（标有“-”号）接低电位，钽电容的正极（标有“+”号）接高电位。
• 高频电路布局：去耦电容尽量靠近IC电源引脚，缩短走线（减少寄生电感）。
• 避免接触不良：电容引脚可轻微弯曲后再插入面包板，增强接触可靠性。
• 大容量电容充放电：实验后手动放电（用电阻短接引脚），防止触电或损坏元件。

常见错误与解决方案

电容实验推荐

实验1：电容充放电（基础必做）

• 目标 ：观察电容的充电和放电过程
• 所需元件：
  • 电解电容（100μF/16V）
  • 电阻（1kΩ）
  • LED ×1
  • 5V电源（或9V电池）
  • 面包板、跳线、开关（或按钮）
• 电路连接 ：
  • 充电阶段：
    • 电容正极通过电阻接电源正极，电容负极接电源负极。
    • 用万用表测量电容两端电压，观察电压从0V逐渐上升至电源电压（约5V）。
  • 放电阶段：充电完成后，断开电源，将电容正极通过LED和电阻（限流）接地，观察LED短暂发光后熄灭。
• 现象 ：充电时电压缓慢上升，放电时LED短暂亮起。
• 原理：电容存储电能，充放电速度由电阻和电容值决定（时间常数τ = R×C）。

实验2：电容滤波（平滑直流电源）

• 目标 ：展示电容如何滤除电源噪声
• 所需元件：
  • 电解电容（100μF）
  • 陶瓷电容（1μF）
  • 电阻（1kΩ）
  • 9V电池 + 7805稳压IC（可选，用于生成5V电源）
  • 示波器或万用表
• 电路连接 ：
  • 将电解电容并联在电源正负极之间（注意极性）。
  • 在电解电容旁并联一个小容量陶瓷电容（1μF）。
  • 接入负载电阻（1kΩ）模拟用电器。
• 现象 ：未加电容时，电源电压可能波动；加入电容后，电压更稳定。
• 原理：大电容滤低频噪声，小电容滤高频噪声。

实验3：RC延时开关（电容控制时间）

• 目标 ：用电容实现电路延时触发
• 所需元件：
  • 电容（100μF）
  • 电阻（10kΩ）
  • 晶体管（NPN型，如2N3904）
  • LED ×1
  • 5V电源
• 电路连接 ：
  • 电容正极通过10kΩ电阻接电源正极，负极接地。
  • 晶体管基极连接电容正极，发射极接地，集电极通过LED接电源正极。
• 操作 ：接通电源后，电容开始充电，当基极电压达到7V时，晶体管导通，LED点亮。
• 延时时间：t ≈ 0.7×R×C（例如R=10kΩ，C=100μF → 延时约7秒）。

实验4：电容耦合信号（隔离直流）

• 目标 ：展示电容如何传递交流信号、阻断直流
• 所需元件：
  • 电容（1μF）
  • 电阻（1kΩ）
  • 信号源（如手机音频输出）
  • 扬声器或耳机
• 电路连接 ：
  • 信号源输出通过电容连接到扬声器。
  • 扬声器另一端接地，并联1kΩ电阻到地（匹配阻抗）。
• 现象 ：电容允许音频信号（交流）通过，但阻断直流分量，保护扬声器。

实验5：电容与电感谐振（LC振荡）

• 目标 ：观察LC谐振现象
• 所需元件：
  • 电容（1μF）
  • 电感（10mH）
  • 电阻（100Ω）
  • 9V电池 + 开关
• 电路连接 ：
  • 电容与电感并联，再串联电阻和开关接电源。
  • 快速开关电源，用示波器观察LC回路的阻尼振荡波形。
• 原理 ：电容和电感交换能量，形成振荡，电阻消耗能量使振荡衰减。

电容是电子电路的“稳定器”和“调度员”，掌握它的特性和用法，能让你轻松应对DIY中的电源、信号、定时等问题。遇到具体电路时，多问自己：“这里需要储能、滤波还是耦合？” 再根据电压、频率选型，就能避开大部分坑！
