电子电路学习之51单片机

51单片机简介

51单片机是什么？

• 本质：一块超微型电脑芯片，内部集成了CPU、内存(RAM)、存储(ROM)、输入输出接口(I/O) 和常用功能模块（如定时器、串口）。
• 地位：由Intel在1980年代设计，后来授权给多家公司生产（如STC、Atmel），成为全球应用最广泛的8位微控制器基础架构。

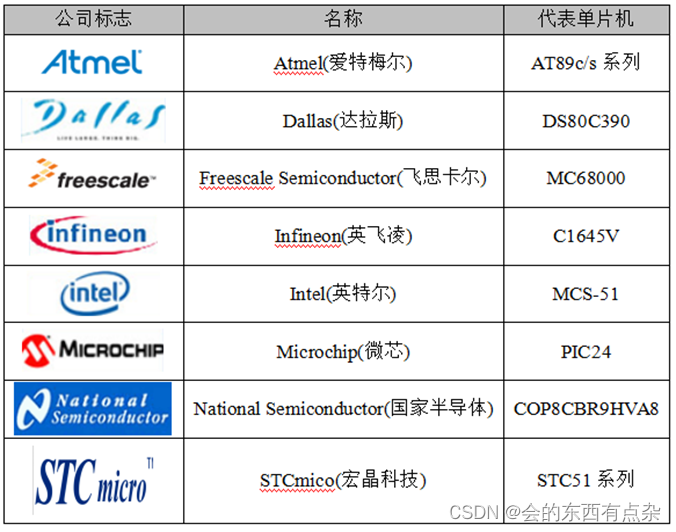

• “51”由来：源于最初型号Intel 8051，后来兼容其指令集和架构的芯片都叫51单片机。由 Intel 公司在1980年推出初代产品（如8051）。虽然Intel早已不再生产，但其他半导体公司（如Atmel的AT89系列、STC宏晶科技的STC89/STC12/STC15系列、NXP、Silicon Labs等）生产了大量兼容的、性能更强、功能更丰富的51内核单片机，使其生命力极其顽强。
• “单片”的含义：它把计算机的核心部件（CPU、RAM、ROM/Flash、定时器/计数器、串行通信口、并行I/O口等）都集成在一块芯片上。这意味着你不需要像早期的计算机那样用一大堆分立元件来搭建系统，大大简化了硬件设计。
• “微控制器” vs “微处理器”：微控制器更注重控制和实时响应，内部集成了存储器和外设，适合嵌入到设备中控制其操作（如洗衣机、空调遥控器、玩具）。微处理器（如电脑的CPU）则更侧重数据处理，通常需要外部连接内存、显卡等。
• 核心定义：51单片机是指所有兼容Intel MCS-51 指令集架构的8位微控制器的总称。
• 核心价值： 亲身体验如何用C语言/汇编直接指挥硬件，是学习寄存器操作、中断控制、内存访问的“基本功训练场”。

生活比喻： 51就像一个乐高基础颗粒搭建的小车——结构简单透明，你能看清每个齿轮（寄存器）如何转动。而STM32/Arduino更像是成品遥控车，功能强大但内部被封装。

51单片机的组成

51单片机（基于Intel MCS-51架构）采用经典冯·诺依曼结构，所有功能模块集成在单一芯片上。其核心结构可分为CPU、存储器、I/O端口、定时器/计数器、串行通信口、中断系统六大模块。想象一下一个小型计算机的基本要素，51单片机都集成在里面了：

中央处理器(CPU)

• 运算器（ALU）
  • 8位算术逻辑单元（加减乘除、与或非等操作）
  • 累加器（ACC）：核心寄存器，存放ALU运算的输入/输出数据
  • 程序状态字（PSW）：8位标志寄存器，存储运算状态（如进位CY、溢出OV等）
• 控制器
  • 程序计数器（PC）：16位指针，指向下一条待执行指令地址
  • 指令译码器：解析指令内容
  • 时序电路：由晶振驱动，协调各部件工作节奏（如12T模式：12个时钟周期=1个机器周期）

存储器：（哈佛架构变体）

• 特点：程序存储与数据存储物理分开，但共用地址总线（通过不同控制信号区分）
• 程序存储器（ROM）
  • 用来存放你编写的、让单片机执行的程序代码。掉电后内容不丢失。
  • 类型：现代51多为Flash ROM（如STC89C52有8KB），早期为掩膜ROM/EPROM
  • 地址范围：0000H～FFFFH（64KB），通过EA引脚选择内部/外部ROM
  • 关键地址：
    • 0000H：复位后PC起始地址
    • 0003H：外部中断0入口
    • 000BH：定时器0中断入口
    • 0013H：外部中断1入口
    • 001BH：定时器1中断入口
    • 0023H：串口中断入口
  • 数据存储器（RAM）
    • 内部RAM（128/256字节）
      • 用于存放程序运行时的临时变量、堆栈、中间结果。速度快，但容量小。掉电后内容丢失。
      • 低128字节（00H～7FH）：
        • 工作寄存器区（00H～1FH）：4组R0-R7（通过PSW的RS1、RS0切换）
        • 位寻址区（20H～2FH）：16字节可位操作（如SETB 20H.0）
        • 通用RAM区（30H～7FH）：用户变量存储
      • 高128字节（80H～FFH，仅52子系列有）：
        • 特殊功能寄存器（SFR）：控制外设的核心寄存器，地址：80H～FFH（直接映射到物理外设）
        • 关键SFR列表： SFR支持位寻址（地址末位为0或8的寄存器可位操作，如P0（80H）、PSW（D0H））

• 与SFR地址重叠，通过指令类型区分（直接寻址访问SFR，间接寻址访问RAM）

• 外部RAM：可扩展至64KB（通过MOVX指令访问）。通过总线可以外接更大容量的RAM或ROM（如6264, 62256），但这在现代应用中较少见，因为片上资源通常够用。

并行输入/输出口（I/O端口）

• 这是单片机与外部世界交换信息的主要通道。51单片机通常有4个8位的I/O端口，命名为P0, P1, P2, P3。每个端口有8根引脚（如0, P0.1, …, P0.7）。
• 每根引脚可以配置为：
  • 输出模式：输出高电平（通常接近VCC，如5V或3V）或低电平（接近0V）来控制LED、继电器、蜂鸣器等。
  • 输入模式：读取外部信号的状态（高电平或低电平），如检测按键是否按下、读取传感器信号。
• 4组8位双向端口（P0/P1/P2/P3），每端口结构略有差异：
  • P0口：
    • 复用为低8位地址/数据总线（当连接外部存储器时）
    • 内部无上拉电阻，作输出需外接10K上拉
  • P1口：纯通用I/O，内部带上拉电阻
  • P2口：复用为高8位地址总线（扩展外部存储器时）
  • P3口：P3口的每个引脚除了基本I/O功能外，还有第二功能，是51非常重要的特性：
    • 0: RXD (串行数据接收)
    • 1: TXD (串行数据发送)
    • 2: INT0 (外部中断0)
    • 3: INT1 (外部中断1)
    • 4: T0 (定时器/计数器0外部输入)
    • 5: T1 (定时器/计数器1外部输入)
    • 6: WR (外部数据存储器写选通)
    • 7: RD (外部数据存储器读选通)

定时器/计数器

• 51通常有2个或3个（增强型）16位的定时器/计数器（Timer0, Timer1, Timer2）。
• 定时器模式：对单片机内部的时钟脉冲进行计数。用于产生精确的时间间隔（延时、周期性任务）、测量时间（脉冲宽度）、作为串口通信的波特率发生器。
• 计数器模式：对单片机外部引脚（通常是4/T0, P3.5/T1）输入的脉冲信号进行计数。用于测量外部事件的次数（如转速测量）。
• 工作模式（由TMOD寄存器配置）：
  • 模式1：16位计数器（THx+TLx）
  • 模式2：8位自动重装（TLx计数，THx存重装值）
  • 模式3：Timer0拆分为两个8位计数器
• 时钟源：
  • 内部系统时钟（定时器模式）
  • 外部引脚T0/T1脉冲（计数器模式）

串行通信口（UART）

• UART：这是最基本、最常用的串行通信方式。51至少有一个UART（通过0/RXD和P3.1/TXD）。它实现全双工异步通信，常用于：
  • 单片机与电脑（通过USB转串口模块）通信，用于调试和下载程序。
  • 单片机与单片机之间通信。
  • 单片机与GPS模块、蓝牙模块、WiFi模块等通信。
• 全双工异步通信，关键寄存器：
  • SCON（98H）：控制工作模式（模式1最常用）
  • SBUF（99H）：发送/接收共用缓冲器
  • 波特率生成：
    • 模式1：波特率 = (2^{SMOD}/32) × (定时器1溢出率)
    • 常用定时器1模式2自动重装（如0592MHz晶振，9600波特率：TH1=0xFD）
  • 其他串行接口：一些增强型51单片机还集成了SPI, I2C等接口，用于连接外设（如EEPROM存储器、LCD显示屏、传感器）。

中断系统

• 一种非常重要的机制，允许外部事件（如按键按下、定时时间到、串口收到数据）打断CPU当前正在执行的程序，转而去执行一个特定的中断服务程序。执行完后再返回原程序继续执行。
• 好处是提高响应速度（事件发生时能立即处理）和提高效率（CPU不需要不断轮询检查事件是否发生）。
• 51有5个中断源：外部中断0、外部中断1、定时器0中断、定时器1中断、串口中断。每个中断可以单独开启或关闭，并设置优先级。

控制寄存器：

• IE（A8H）：中断总开关（EA位）+ 各中断使能
• IP（B8H）：设置中断优先级（0低1高）

其他扩展

• 时钟电路：单片机的心脏！提供系统运行的节奏。需要一个外部晶振（如0592MHz, 12MHz）或陶瓷谐振器，连接在XTAL1和XTAL2引脚上，配合内部振荡电路产生时钟信号。时钟频率决定了单片机执行指令的速度。现代51也常集成高精度内部RC振荡器，省去外部晶振。
• 复位电路：让单片机从一个确定的初始状态开始执行程序。通常在RST引脚上加一个高电平脉冲（持续一定时间）来实现复位。上电时，电源电压从0上升到稳定值的过程会自动产生一个复位信号。按键复位也很常见。

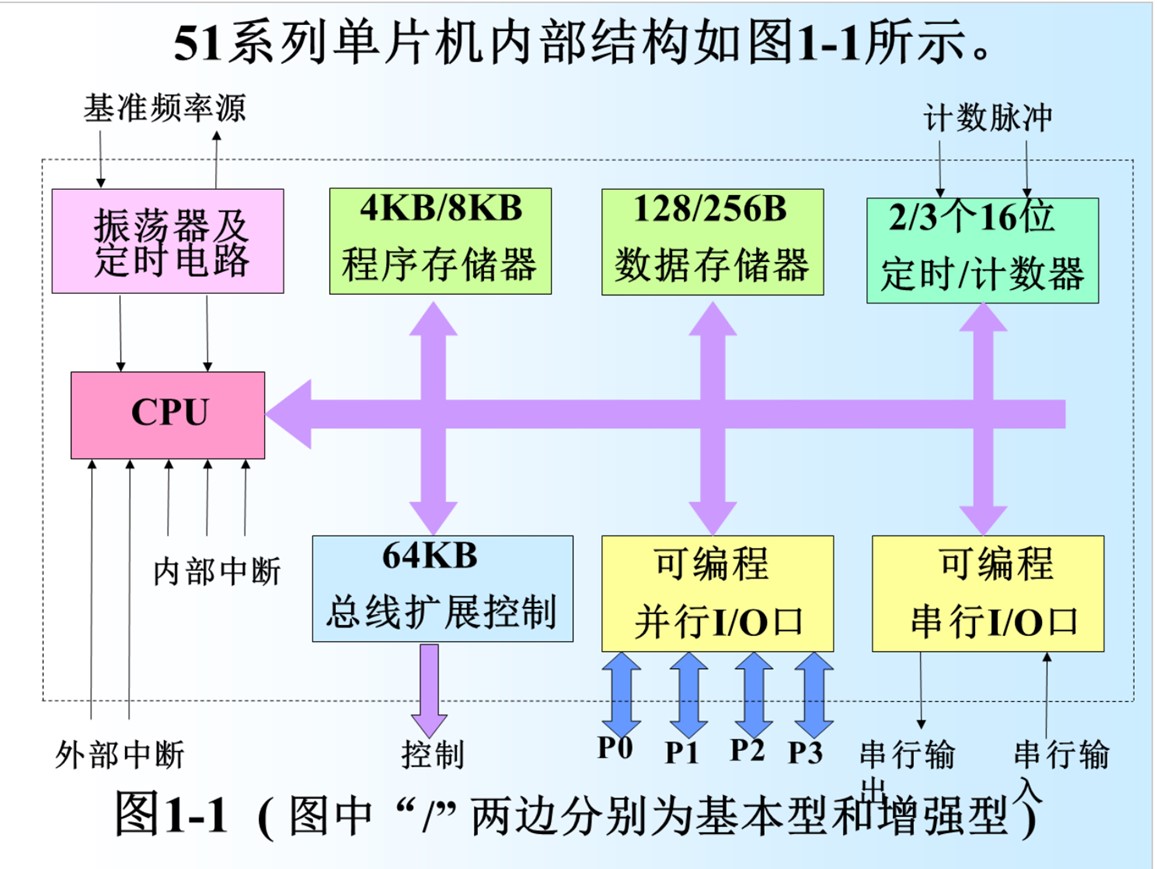

51单片机核心内部结构图解（简化版）

关键术语：

• GPIO (通用输入输出)： 芯片引脚的“开关”功能，由你编程控制高低电平
• 寄存器： CPU内部的小型存储单元，直接控制硬件行为（如设置GPIO模式、启动定时器）
• 中断： 硬件事件触发后优先处理的机制（如按键按下立即响应）

51单片机的特点

• 优点：
  • 结构简单清晰：学习门槛相对较低，易于理解计算机基本原理和汇编语言/C语言在硬件上的应用。
  • 资料极其丰富：教材、教程、开发板、示例代码、论坛讨论浩如烟海，学习过程中遇到问题容易找到解决方案。
  • 开发工具成熟便宜：编译器（Keil C51, SDCC）、仿真器、下载器（ISP编程器，很多支持USB转串口直接下载）都很普及且成本低。
  • 应用广泛：虽然性能不如ARM Cortex-M系列，但在很多简单的控制场合（家电控制、小型仪表、玩具、教学实验）仍有大量应用，尤其在入门教学领域地位稳固。
  • 成本低廉：芯片本身价格非常便宜（几毛钱到几块钱人民币）。
• 缺点：
  • 性能有限：8位核心，主频相对较低（传统51在12-40MHz，增强型可达1T模式，等效主频较高），处理复杂任务能力弱。
  • 片上资源有限：RAM、Flash、外设（ADC, DAC, PWM, 高级通信接口）通常较少（现代增强型51已大幅改进）。
  • 功耗相对较高：相比一些专为低功耗设计的现代MCU（如MSP430, STM32L系列）。

为什么初学者要从51单片机学起？

• 学习曲线平缓，核心概念直观：
  • 架构简单：51是经典的冯诺依曼架构，外设相对基础（GPIO、定时器、UART、中断），寄存器数量少且直接映射到物理地址。你能清晰地看到代码（操作寄存器）如何直接控制硬件引脚的电平变化。
  • “裸机”编程：学习51主要是在“裸机”环境下（无操作系统），你需要直接操作寄存器和处理中断。这强迫你深入理解硬件的工作原理（时钟、总线、中断机制、时序），这是嵌入式开发的根基。
  • 资源限制：有限的RAM和Flash迫使你思考内存管理、代码优化和算法效率，培养良好的编程习惯和底层思维。
• 专注于基础原理，而非复杂工具链：
  • 51的开发环境（如Keil C51）相对轻量级，编译、下载流程简单。你不需要一开始就面对STM32庞大的生态系统（HAL/LL库、CubeMX、复杂的时钟树配置、多种启动文件、DMA、复杂的中断嵌套等）。
  • 可以更专注于理解：CPU如何执行指令、内存如何组织、中断如何发生和处理、外设寄存器如何配置等本质概念。这些概念在STM32甚至更高级的MCU上完全通用。
• 降低硬件调试门槛：
  • 51电路简单（最小系统只需要晶振、复位电路、电源），引脚功能相对单一（复用少）。出现问题（如LED不亮、按键无效）更容易通过万用表测量电平、查看原理图来定位是硬件问题还是软件问题。
  • STM32引脚复用复杂，外围电路可能更精密（如高速USB、SDIO），硬件调试对初学者更困难。
• 丰富的学习资源和社区支持：几十年的积累，中文资料（书籍、教程、视频、论坛帖子）浩如烟海，几乎你遇到的任何基础问题都能找到解答。很多经典的嵌入式编程思想和技巧都是从51时代发展起来的。
• 建立信心和成就感：快速点亮LED、让数码管显示数字、通过串口发送“Hello World”这些基础实验，能在较短时间内给你正反馈，建立学习的信心和兴趣。直接面对复杂的STM32，可能长时间卡在环境搭建或配置问题上，容易产生挫败感。

⚠️ 注意：51性能有限（主频通常12-24MHz），不适合复杂图像处理、物联网等场景，重在打基础！

为什么有人建议直接学STM32？

• 行业主流与就业需求：STM32（基于ARM Cortex-M内核）是当前工业控制、消费电子、物联网等领域绝对的主流。企业招聘更看重STM32经验。
• 性能强大，功能丰富：更高的主频、更大的存储空间、更丰富的外设（多路ADC/DAC、高级定时器、CAN、USB OTG、Ethernet、硬件浮点单元等），能处理更复杂的任务。
• 强大的生态系统：ST提供的CubeMX（图形化配置工具）、HAL/LL库（硬件抽象层/底层库）大大提高了开发效率（但也增加了学习复杂度）。
• 性价比高：同等甚至更低的价格，能获得远超51的性能和资源。
• 知识“不过时”：学到的ARM架构、HAL库思想等，更容易迁移到其他Cortex-M芯片（如GD32、NXP LPC等）。

核心建议：如何选择？

• 如果你是绝对的零基础（电子和编程都很弱）：
  • 强烈建议从51开始。用1-2个月时间，专注掌握：
    • 基本的C语言语法（变量、控制流、函数、数组、指针基础）。
    • GPIO控制（输入输出）。
    • 定时器/计数器原理与应用（延时、PWM基础）。
    • 外部中断原理与应用。
    • UART串口通信（与PC通信）。
    • 理解数据手册，看懂原理图。
  • 目标：理解单片机工作的最基本原理，建立起硬件操作软件控制的思维，能调试简单的硬件问题。不要追求用51做复杂项目！
• 如果你有C语言基础，且对电子有一定了解（能看懂简单电路图）：
  • 可以仍然从51开始，但周期要缩短。重点快速过一遍核心概念（GPIO、定时器、中断、UART），确保理解其本质。这个过程可能只需要2-4周。
  • 然后迅速切换到STM32。此时你的目标是：理解ARM Cortex-M架构与51的不同，掌握STM32的时钟系统、GPIO复用、使用CubeMX配置工程、学习使用HAL库（或LL库）操作外设（GPIO、定时器、UART、ADC等），理解中断优先级（NVIC）。
• 如果你目标明确，且学习能力强、抗压能力好：
  • 可以直接挑战STM32。但要做好心理准备，初期会遇到更多困难（复杂的工具链、抽象层库、概念更多）。务必重视基础：
    • 扎实的C语言（尤其结构体、指针、内存管理）。
    • 理解MCU的基本组成（CPU, RAM, ROM, 外设）。
    • 学会阅读参考手册和数据手册。
    • 从最简单的点灯、串口开始，逐步增加复杂度。

总结与关键策略

• 51的价值在于打基础，而非长期使用：把它看作嵌入式世界的“九九乘法表”。理解51的核心原理，会让你在学习更复杂的STM32时，知其然也知其所以然。当你在STM32中配置一个GPIO时，你会明白背后大概在设置哪些寄存器（即使HAL库帮你封装了）。
• 学习51要“快”和“精”：不要沉迷于用51做花哨的东西（复杂的菜单、GUI）。集中精力快速掌握核心硬件概念和裸机编程思想。达到“理解原理，能操作基本外设”即可毕业。
• STM32是目标，但基础决定效率：有了51的基础，转向STM32会顺畅很多，你能更快地理解STM32的架构设计（比如为什么需要总线矩阵、时钟树为何重要、DMA的意义），也能更深刻地理解HAL库封装的背后是什么，调试时思路更清晰。
• 实践是王道：无论选择哪条路，动手做是最重要的。买一块开发板，跟着例程做，然后尝试修改，最后自己设计小项目。
• 资料选择：学51找经典的国内教程（如郭天祥、普中科技，注意有些例程风格较老但原理相通）。学STM32，官方文档（参考手册RM、数据手册DS）、正点原子/野火等高质量开发板资料、B站教程都是好资源。

不要陷入“非此即彼”的争论。51作为一个优秀的教学工具，其历史使命仍未结束。打好基础，然后拥抱更强大的平台，才是明智之选！祝你学习顺利！

如何学习51单片机？

学习51单片机需要掌握什么？

• 基础电子知识：
  • 电压、电流、电阻、电容、电感基本概念。
  • 二极管、三极管（尤其是开关作用）、LED。
  • 看懂简单的电路图（原理图）。
  • 会使用万用表。
• C语言编程：
  • 这是最重要、最推荐的语言！汇编语言虽然能深入理解硬件，但开发效率低，维护困难。C语言是嵌入式开发的主流。
  • 掌握基本语法：变量、数据类型、运算符、控制语句（if/else, for, while）、函数、数组、指针（理解其在单片机中的特殊应用）。
  • 理解单片机C语言与标准C的差异（如bit, sbit, sfr等关键字，内存访问方式）。
• 开发环境：
  • 集成开发环境：推荐Keil uVision（C51版本）。它集成了编辑器、编译器、调试器（软件仿真）。商业软件但有功能限制的免费版本可用。开源替代品有SDCC。
  • 程序下载工具：根据你使用的具体单片机型号选择。STC单片机常用其官方ISP下载软件配合USB转串口（TTL电平）工具。
• 硬件平台：
  • 开发板：不建议购买一块51单片机学习开发板。建议购买51单片机最小系统+自选外设。STC89C52RC是常见的核心芯片。
  • 面包板 + 元器件：有一定基础后，可以用面包板自己搭建最小系统和简单外设电路，锻炼动手能力。
  • 焊接工具：学习焊接直插元件（DIP封装）和简单的PCB板。

典型应用实例（学习路径）

学习通常从简单到复杂：

• 点亮LED：控制GPIO输出高低电平。理解I/O口的基本操作、延时函数。
• 按键控制LED：检测GPIO输入（按键状态）。理解按键消抖。
• 流水灯：结合循环和延时，实现LED的流动效果。熟练掌握GPIO操作。
• 数码管显示：学习静态显示和动态扫描原理。掌握驱动数码管显示数字、字符。
• 定时器中断：用定时器产生精确延时或周期性任务。理解中断概念、中断服务程序编写、中断配置。
• 外部中断：用按键触发中断。掌握外部中断的配置和使用。
• 串口通信：实现单片机与电脑之间的数据收发。理解波特率、数据格式（起始位、数据位、停止位、校验位）、串口初始化、发送/接收函数。
• LCD显示：驱动字符型LCD（如1602）或点阵型LCD（如12864）显示信息。掌握并行或串行（I2C模块）控制协议。
• ADC采样（如果单片机带ADC）：读取模拟量传感器（如电位器、光敏电阻、温度传感器LM35）的值。
• PWM输出（如果单片机带PWM）：控制LED亮度、直流电机速度、舵机角度等。
