理解 HTTPS 原理，SSL/TLS协议详解

SSL/TLS简介

当我们使用HTTP协议时，传输的数据是不安全的，因为所有在客户端和服务端往来的数据都是明文：

• 第三方可以获取到真实数据
• 第三方可以篡改数据
• 第三方可以冒充服务端或客户端

HTTPS的全称是Hypertext Transfer Protocol Secure，它用来在计算机网络上的两个端系统之间进行安全的交换信息(secure communication)，它相当于在HTTP的基础上加了一个Secure安全的词眼，那么我们可以给出一个HTTPS的定义：HTTPS是一个在计算机世界里专门在两点之间安全的传输文字、图片、音频、视频等超文本数据的约定和规范。HTTPS是HTTP协议的一种扩展，它本身并不保传输的证安全性，那么谁来保证安全性呢？在HTTPS中，使用传输层安全性(TLS)或安全套接字层(SSL)对通信协议进行加密。也就是HTTP+SSL(TLS)=HTTPS。

SSL（Secure Sockets Layer）中文称作”安全套接层”，TLS（Transport Layer Security），中文称作”传输层安全协议”。SSL是由网景公司（Netscape）设计的主要用于Web的安全传输协议，目的是为网络通信提供机密性、认证性及数据完整性保障。SSL最初的几个版本（SSL1.0、SSL2.0、SSL3.0）由网景公司设计和维护，从3.1版本开始，SSL协议由因特网工程任务小组（IETF）正式接管，并更名为TLS（Transport Layer Security），发展至今已有TLS1.0、TLS1.1、TLS1.2、TLS1.3这几个版本。

• 1994年，网景（NetScape）公司设计了SSL1.0
• 1995年，SSL2.0，存在严重漏洞
• 1996年，SSL3.0，得到大规模应用
• 1999年，IETF对SSL进行标准化，发布了TLS1.0
• 2006年和2008年，TLS进行了两次升级，分别为TLS1.1和TLS1.2
• 2018年，TLS1.3作为建议标准发布于RFC8446

由于SSL的2个版本都已经退出历史舞台了，所以后面只用TLS这个名字。读者应该明白，一般所说的SSL就是TLS。

SSL是一个独立的协议，不只有HTTP可以使用，其他应用层协议也可以使用，比如SMTP(电子邮件协议)、Telnet(远程登录协议)等都可以使用。

TLS的设计目标

TLS的设计目标是构建一个安全传输层（Transport Layer Security），在基于连接的传输层（如tcp）之上提供：

• 密码学安全
  • 保密，message privacy(保密通过加密encryption实现，所有信息都加密传输，第三方无法窃听)
  • 完整性，message integrity（通过MAC校验机制，一旦被篡改，通信双方会立刻发现）
  • 认证，mutual authentication（双方认证,双方都可以配备证书，防止身份被冒充）
• 互操作，通用性（根据公开的rfc，任何符合rfc的软件实现都可以互操作，不受限于任何专利技术）
• 可扩展性(通过扩展机制tls_ext可以添加功能，有大量的新功能，都是通过扩展添加的)
• 高效率（通过session cache，恰当部署cache之后，tls的效率很高）

如何确定网站使用的TSL版本？

浏览器中，按F12调出调试窗口，选择安全(Security)TAB即可查看类似如下内容：

TLS的原理

密码通讯协议架构：自顶向下，分层抽象

构建软件的常用方式是分层，把问题域抽象为多层，每一层的概念定义为一组原语，上一层利用下一层的组件构造实现，并被上一层使用，层层叠叠即成软件。

• 例如在编程语言领域中，汇编语言为一层，在汇编上面是C/C++等静态编译语言，C/C++之上是python/php/lua等动态类型脚本语言层，之上常常还会构造领域特定的DSL
• 在网络架构中，以太网是一层，其上是ip协议的网络层，ip之上是tcp等传输层，tcp之上是http等应用层

密码学通信协议也是分层构造得到。大致可以这么分层：

• 最底层是基础算法原语的实现，例如: aes, rsa，md5, sha256，ecdsa, ecdh等
• 其上是选定参数后，符合密码学里标准分类的算法，包括块加密算法，签名算法，非对称加密算法，MAC算法等，例如：aes-128-cbc-pkcs7，rsaes-oaep，rsassa-pkcs1-v1_5, hmac-sha256，ecdsa-p256，curve25519等
• 再其上，是把多种标准算法组合而成的半成品组件，例如：对称传输组件例如aes-128-cbc+hmac-sha256，aes-128-gcm，认证密钥协商算法: rsassa-OAEP+ecdh-secp256r1，数字信封：rsaes-oaep+aes-cbc-128+hmac-sha256，文件密码加密存储组件：pbkdf2+aes-128-cbc-hmac-sha256，密钥扩展算法PRF-sha256等
• 再其上，是用各种组件拼装而成的各种成品密码学协议/软件，例如：tls协议，ssh协议，srp协议，gnupg文件格式，iMessage协议，bitcoin协议等等

每一层的情况：

• 第1层，一般程序员都有所了解，例如rsa，简直路人皆知; md5被广泛使用(当然，也有广泛的误用)
• 第2层，各种莫名其妙的参数，一般很让程序员摸不着头脑，需要深入学习才能理清。
• 第3层，很多程序员自己造的轮子，往往说白了就是想重复实现第3层的某个组件而已。
• 第4层，正确地理解，使用，部署这类成熟的开放协议，并不是那么容易。很多的误用来源于不理解，需要密码学背景知识，才能搞懂是什么，为什么，怎么用。

第2层中，密码学算法，常见的有下面几类：

• 块加密算法block cipher: AES, Serpent, 等
• 流加密算法stream cipher: RC4，ChaCha20等
• Hash函数 hash funtion: MD5，sha1，sha256，sha512, ripemd160，poly1305等
• 消息验证码函数message authentication code: HMAC-sha256，AEAD等
• 密钥交换key exchange: DH，ECDH，RSA，PFS方式的（DHE，ECDHE）等
• 公钥加密public-key encryption: RSA，rabin-williams等
• 数字签名算法signature algorithm: RSA，DSA，ECDSA(secp256r1, ed25519)等

密码衍生函数 key derivation function: TLS-12-PRF(SHA-256), bcrypto，scrypto，pbkdf2 等

设计一个加密通信协议的过程，就是自顶向下，逐步细化，挑选各类组件，拼装成完整协议的过程

TLSCipherSuite

从上述分层的角度看，TLS 大致是由 3 个组件拼成的：

• 对称加密传输组件，例如 aes-128-gcm (这几个例子都是当前 2015 年最主流的选择);
• 认证密钥协商组件，例如 rsa-ecdhe;
• 密钥扩展组件，例如 TLS-PRF-sha256

这些组件可以再拆分为 5 类算法，在 TLS 中，这 5 类算法组合在一起，称为一个 CipherSuite：

• authentication (认证算法)
• encryption (加密算法)
• message authentication code (消息认证码算法简称 MAC)
• key exchange (密钥交换算法)
• key derivation function （密钥衍生算法)

TLS 协议设计之初就考虑到了这每一类算法的演变，所以没有定死算法，而是设计了一个算法协商过程，来允许加入新的算法，协商出的一个算法组合即一个 CipherSuite TLSCipherSuite 在 iana 集中注册，每一个 CipherSuite 分配有一个 2 字节的数字用来标识，可以在iana 的注册页面 查看

服务器端支持的 CipherSuite 列表，如果是用的 openssl，可以用 openssl ciphers -V | column -t 命令查看，输出如：

TLS 协议的架构

TLS（Transport Layer Security Protocol，传输层安全协议）主要目的是提供隐私和数据两个通信应用之间的完整性。该协议由两层组成：TLS 记录协议（TLS Record）和 TLS 握手协议（TLS Handshake）。

• 底层的是 TLS 记录协议，主要负责使用对称密码对消息进行加密。
• 上层的是 TLS 握手协议，主要分为握手协议，密码规格变更协议和应用数据协议 4 个部分。
  • 握手协议负责在客户端和服务器端商定密码算法和共享密钥，包括证书认证，是 4 个协议中最最复杂的部分。
  • 密码规格变更协议负责向通信对象传达变更密码方式的信号(有点冗余，在 3 里面已经被删掉了)
  • 警告协议负责在发生错误的时候将错误传达给对方
  • 应用数据协议负责将 TLS 承载的应用数据传达给通信对象的协议。

这种认证密钥协商+对称加密传输的结构，是绝大多数加密通信协议的通用结构。

TLS 握手协议

在用 SSL 进行通信之前，首先要使用 SSL 的 Handshake 协议在通信两端握手，协商数据传输中要用到的相关安全参数（如加密算法、共享密钥、产生密钥所要的材料等），并对对端的身份进行验证。

SSL 的建立过程总共有 13 个包，第一次建立至少需要 9 个包。

SSL 建立第一阶段：客户端首先发送 ClientHello 消息到服务端，服务端收到 ClientHello 消息后，再发送 ServerHello 消息回应客户端。

ClientHello

握手第一步是客户端向服务端发送 ClientHello 消息，这个消息里包含了一个客户端生成的随机数 Random1、客户端支持的加密套件（Support Ciphers）和 SSL Version 等信息。

ClientHello 中涉及到的消息具体如下：

• 客户端版本：按优先级列出客户端支持的协议版本，首选客户端希望支持的最新协议版本。
• 客户端随机数 Random
• 会话 ID（Session id）：如果客户端第一次连接到服务器，那么这个字段就会保持为空。上图中该字段为空，说明这是第一次连接到服务器。如果该字段不为空，说明以前是与服务器有连接的，在此期间，服务器将使用 SessionID 映射对称密钥，并将 SessionID 存储在客户端浏览器中，为映射设置一个时间限。如果浏览器将来连接到同一台服务器（在时间到期之前），它将发送 SessionID，服务器将对映射的 SessionID 进行验证，并使用以前用过的对称密钥来恢复 Session，这种情况下不需要完全握手。也叫作 SSL 会话恢复。后面会有介绍。
• 加密套件：客户端会给服务器发送自己已经知道的密码套件列表，这是由客户按优先级排列的，但完全由服务器来决定发送与否。TLS 中使用的密码套件有一种标准格式。上面的报文中，客户端发送了 74 套加密套件。服务端会从中选出一种来作为双方共同的加密套件。
• 压缩方法：为了减少带宽，可以进行压缩。但从成功攻击 TLS 的事例中来看，其中使用压缩时的攻击可以捕获到用 HTTP 头发送的参数，这个攻击可以劫持 Cookie，这个漏洞我们称为 CRIME。从 TLS 1.3 开始，协议就禁用了 TLS 压缩。
• 扩展包：其他参数（如服务器名称，填充，支持的签名算法等）可以作为扩展名使用。

这些是客户端问候的一部分，如果已收到客户端问候，接下来就是服务器的确认，服务器将发送服务器问候。

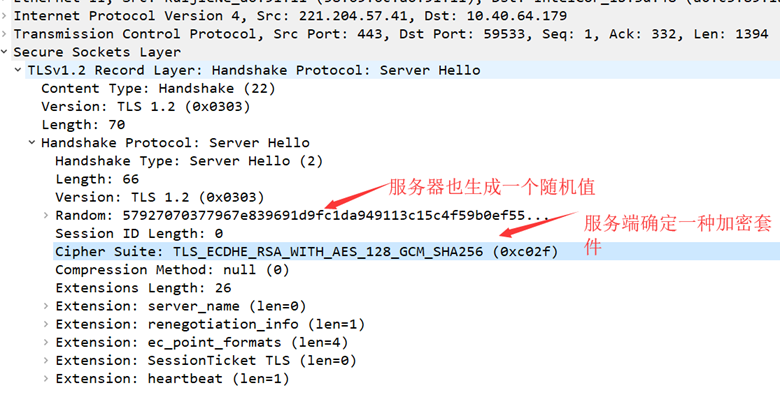

ServerHello收到客户端问候之后服务器必须发送服务器问候信息，服务器会检查指定诸如TLS版本和算法的客户端问候的条件，如果服务器接受并支持所有条件，它将发送其证书以及其他详细信息，否则，服务器将发送握手失败消息。

如果接受，第二步是服务端向客户端发送ServerHello消息，这个消息会从ClientHello传过来的SupportCiphers里确定一份加密套件，这个套件决定了后续加密和生成摘要时具体使用哪些算法，另外还会生成一份随机数 Random2。注意，至此客户端和服务端都拥有了两个随机数（Random1+Random2），这两个随机数会在后续生成对称秘钥时用到。

ServerHello中涉及到的具体参数：

• 服务器版本Version：服务器会选择客户端支持的最新版本。
• 服务器随机数Random：服务器和客户端都会生成32字节的随机数。用来创建加密密钥。
• 加密套件：服务器会从客户端发送的加密套件列表中选出一个加密套件。
• 会话ID（SessionID）：服务器将约定的Session参数存储在TLS缓存中，并生成与其对应的Sessionid。它与ServerHello一起发送到客户端。客户端可以写入约定的参数到此Sessionid，并给定到期时间。客户端将在ClientHello中包含此id。如果客户端在此到期时间之前再次连接到服务器，则服务器可以检查与Sessionid对应的缓存参数，并重用它们而无需完全握手。这非常有用，因为服务器和客户端都可以节省大量的计算成本。在涉及亚马逊和谷歌等流量巨大的应用程序时，这种方法存在缺点。每天都有数百万人连接到服务器，服务器必须使用Session密钥保留所有Session参数的TLS缓存。这是一个巨大的开销。为了解决这个问题，在扩展包里加入了SessionTickets,在这里，客户端可以在clienthello中指定它是否支持SessionTicket。然后，服务器将创建一个新的会话票证(SessionTicket)，并使用只有服务器知道的经过私钥加密的Session参数。它将存储在客户端上，因此所有Session数据仅存储在客户端计算机上，但Ticket仍然是安全的，因为该密钥只有服务器知道。此数据可以作为名为SessionTicket的扩展包含在ClientHello中。
• 压缩算法：如果支持，服务器将同意客户端的首选压缩方法。
• 扩展包

这个阶段之后，客户端服务端知道了下列内容：

• SSL版本
• 密钥交换、信息验证和加密算法
• 压缩方法
• 有关密钥生成的两个随机数。

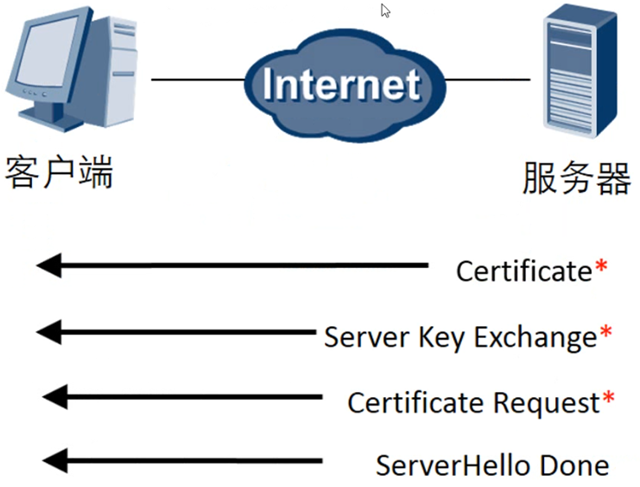

SSL建立第二阶段：服务器向客户端发送消息。

服务器启动SSL握手第2阶段，是本阶段所有消息的唯一发送方，客户机是所有消息的唯一接收方。该阶段分为4步：

• 证书：服务器将数字证书和到根CA整个链发给客户端，使客户端能用服务器证书中的服务器公钥认证服务器。
• 服务器密钥交换（可选）：这里视密钥交换算法而定
• 证书请求：服务端可能会要求客户自身进行验证。
• 服务器握手完成：第二阶段的结束，第三阶段开始的信号

Certificate消息（可选）—第一次建立必须要有证书

一般情况下，除了会话恢复时不需要发送该消息，在SSL握手的全流程中，都需要包含该消息。消息包含一个X.509证书，证书中包含公钥，发给客户端用来验证签名或在密钥交换的时候给消息加密。

这一步是服务端将自己的证书下发给客户端，让客户端验证自己的身份，客户端验证通过后取出证书中的公钥。

ServerKeyExchange（可选）

根据之前在ClientHello消息中包含的CipherSuite信息，决定了密钥交换方式（例如RSA或者DH），因此在ServerKeyExchange消息中便会包含完成密钥交换所需的一系列参数。

因为这里是DH算法，所以需要发送服务器使用的DH参数。RSA算法不需要这一步。

在Diffie-Hellman中，客户端无法自行计算预主密钥;双方都有助于计算它，因此客户端需要从服务器获取Diffie-Hellman公钥。

由上图可知，此时密钥交换也由签名保护。

CertificateRequest（可选）——可以是单向的身份认证，也可以双向认证

这一步是可选的，如果在对安全性要求高的常见可能用到。服务器用来验证客户端。服务器端发出CertificateRequest消息，要求客户端发他自己的证书过来进行验证。该消息中包含服务器端支持的证书类型（RSA、DSA、ECDSA等）和服务器端所信任的所有证书发行机构的CA列表，客户端会用这些信息来筛选证书。

ServerHelloDone

该消息表示服务器已经将所有信息发送完毕，接下来等待客户端的消息。

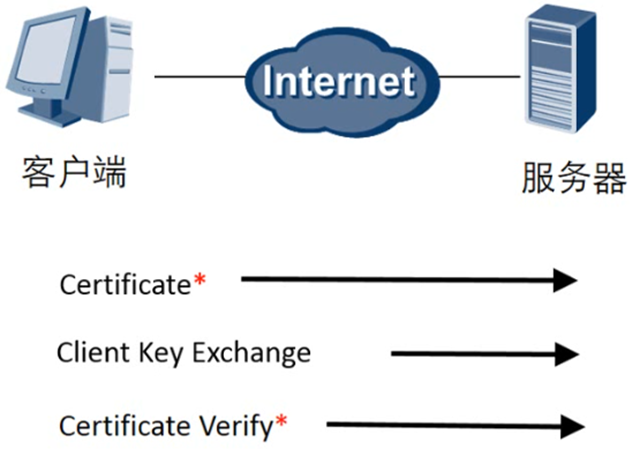

SSL建立第三阶段：客户端收到服务器发送的一系列消息并解析后，将本端相应的消息发送给服务器。

客户机启动SSL握手第3阶段，是本阶段所有消息的唯一发送方，服务器是所有消息的唯一接收方。该阶段分为3步：

• 证书（可选）：为了对服务器证明自身，客户要发送一个证书信息，这是可选的，在IIS中可以配置强制客户端证书认证。
• 客户机密钥交换（Pre-master-secret）：这里客户端将预备主密钥发送给服务端，注意这里会使用服务端的公钥进行加密。
• 证书验证（可选），对预备秘密和随机数进行签名，证明拥有（a）证书的公钥。

Certificate（可选）

如果在第二阶段服务器端要求发送客户端证书，客户端便会在该阶段将自己的证书发送过去。服务器端在之前发送的CertificateRequest消息中包含了服务器端所支持的证书类型和CA列表，因此客户端会在自己的证书中选择满足这两个条件的第一个证书发送过去。若客户端没有证书，则发送一个no_certificate警告。

ClientKeyExchange根据之前从服务器端收到的随机数，按照不同的密钥交换算法，算出一个pre-master，发送给服务器，服务器端收到pre-master算出main master。而客户端当然也能自己通过pre-master算出main master。如此以来双方就算出了对称密钥。

如果是RSA算法，会生成一个48字节的随机数，然后用server的公钥加密后再放入报文中。如果是DH算法，这是发送的就是客户端的DH参数，之后服务器和客户端根据DH算法，各自计算出相同的pre-master secret.

本消息在给服务器发送的过程中，使用了服务器的公钥加密。服务器用自己的私钥解密后才能得到pre-master key.（向服务器证明自己的确持有客户端证书私钥。）

Certificate verify（可选）

只有在客户端发送了自己证书到服务器端，这个消息才需要发送。其中包含一个签名，对从第一条消息以来的所有握手消息的HMAC值（用master_secret）进行签名。

SSL建立第四阶段：完成握手协议，建立SSL连接。

客户机启动SSL握手第4阶段，使服务器结束。该阶段分为4步，前2个消息来自客户机，后2个消息来自服务器。

建立起一个安全的连接，客户端发送一个ChangeCipherSpec消息，并且把协商得到的CipherSuite拷贝到当前连接的状态之中。然后，客户端用新的算法、密钥参数发送一个Finished消息，这条消息可以检查密钥交换和认证过程是否已经成功。其中包括一个校验值，对客户端整个握手过程的消息进行校验。服务器同样发送ChangeCipherSpec消息和Finished消息。握手过程完成，客户端和服务器可以交换应用层数据进行通信。

ChangeCipherSpec

编码改变通知，表示随后的信息都将用双方商定的加密方法和密钥发送（ChangeCipherSpec是一个独立的协议，体现在数据包中就是一个字节的数据，用于告知服务端，客户端已经切换到之前协商好的加密套件（CipherSuite）的状态，准备使用之前协商好的加密套件加密数据并传输了）。

Clinet Finished

客户端握手结束通知,表示客户端的握手阶段已经结束。这一项同时也是前面发送的所有内容的hash值，用来供服务器校验（使用HMAC算法计算收到和发送的所有握手消息的摘要，然后通过RFC5246中定义的一个伪函数PRF计算出结果，加密后发送。此数据是为了在正式传输应用数据之前对刚刚握手建立起来的加解密通道进行验证。）

Server Finished

服务端握手结束通知。

• 使用私钥解密加密的Pre-master数据，基于之前(ClientHello和ServerHello)交换的两个明文随机数random_C和random_S，计算得到协商密钥:enc_key=Fuc(random_C,random_S,Pre-Master);
• 计算之前所有接收信息的hash值，然后解密客户端发送的encrypted_handshake_message，验证数据和密钥正确性;
• 发送一个ChangeCipherSpec（告知客户端已经切换到协商过的加密套件状态，准备使用加密套件和SessionSecret加密数据了）
• 服务端也会使用SessionSecret加密一段Finish消息发送给客户端，以验证之前通过握手建立起来的加解密通道是否成功。

根据之前的握手信息，如果客户端和服务端都能对Finish信息进行正常加解密且消息正确的被验证，则说明握手通道已经建立成功，接下来，双方可以使用上面产生的SessionSecret对数据进行加密传输了。

TLS记录协议

TLS记录协议主要负责消息的压缩，加密及数据的认证：

消息首先将会被分段，然后压缩，再计算其消息验证码，然后使用对称密码进行加密，加密使用的是CBC模式，CBC模式的初始向量是通过主密码来生成的。得到密文之后会附加类型，版本和长度等其他信息，最终组成最后的报文数据。

record协议做应用数据的对称加密传输，占据一个TLS连接的绝大多数流量。

Record协议–从应用层接受数据，并且做:

• 分片，逆向是重组
• 生成序列号，为每个数据块生成唯一编号，防止被重放或被重排序
• 压缩，可选步骤，使用握手协议协商出的压缩算法做压缩
• 加密，使用握手协议协商出来的key做加密/解密
• 算HMAC，对数据计算HMAC，并且验证收到的数据包的HMAC正确性
• 发给tcp/ip，把数据发送给TCP/IP做传输(或其它ipc机制)。

Security Parameters

record层的上述处理，完全依据下面这个SecurityParameters里面的参数进行：

struct{
ConnectionEnd entity;
PRFAlgorithm prf_algorithm;
BulkCipherAlgorithm bulk_cipher_algorithm;
CipherType cipher_type;
uint8 enc_key_length;
uint8 block_length;
uint8 fixed_iv_length;
uint8 record_iv_length;
MACAlgorithm mac_algorithm;
uint8 mac_length;
uint8 mac_key_length;
CompressionMethod compression_algorithm;
opaque master_secret[48];
opaque client_random[32];
opaque server_random[32];
}SecurityParameters;

record层使用上面的SecurityParameters生成下面的6个参数（不是所有的CipherSuite都需要全部6个，如果不需要，那就是空）:

client write MAC key
server write MAC key
client write encryption key
server write encryption key
client write IV
server write IV

当handshake完成，上述6个参数生成完成之后，就可以建立连接状态，连接状态除了上面的SecurityParameters，还有下面几个参数，并且随着数据的发送/接收，更新下面的参数：

• compression state:当前压缩算法的状态。
• cipher state:加密算法的当前状态，对块加密算法比如aes，包含密码预处理生成的轮密钥(感谢温博士指出)“roundkey”，还有IV等；对于流加密，包含能让流加密持续进行加解密的状态信息

sequence number: 每个连接状态都包含一个 sequence number，并且读和写状态有不同的 sequence number。当连接开始传输数据时，sequence number 必须置为 sequence number 是 uint64 类型的，并且不得超过 2^64-1。s.Sequence number 不得回绕。如果一个 TLS 实现无法避开回绕一个 sequence number，必须进行重协商。sequence number 在每个 record 被发送时都增加 1。并且传输的第 1 个 Record 必须使用 0 作为 sequence number。

record 层分段

如上图所示，对要发送的数据流，首先分段，分段成如下格式：

struct {
    uint8 major;
    uint8 minor;
} ProtocolVersion;

enum {
    change_cipher_spec(20), alert(21), handshake(22),
    application_data(23), (255)
} ContentType;

struct {
    ContentType type;
    ProtocolVersion version;
    uint16 length;
    opaque fragment[TLSPlaintext.length];
} TLSPlaintext;

• version 字段:，定义当前协商出来的 TLS 协议版本，例如 TLS 1.2 version 是 {3, 3}
• length 字段: 即长度，tls 协议规定 length 必须小于 2^14，一般我们不希望 length 过长，因为解密方需要收完整个 record，才能解密，length 过长会导致解密方需要等待更多的 rtt，增大 latency，破坏用户体验，参考 Web 性能权威指南 TLS 那一章。
• type 字段:，用来标识当前 record 是 4 种协议中的哪一种，

record 压缩：TLS 协议定义了可选的压缩，但是，由于压缩导致了 2012 年被爆出CRIME 攻击，BREACH 攻击，所以在实际部署中，一定要禁用压缩。

record 层的密码学保护

经过处理后的包格式定义如下：

struct {
    ContentType type;
    ProtocolVersion version;
    uint16 length;
    select (SecurityParameters.cipher_type) {
        case stream: GenericStreamCipher;
        case block: GenericBlockCipher;
        case aead: GenericAEADCipher;
    } fragment;
} TLSCiphertext;

TLS 协议设计目标中的保密(encryption)、完整性(authentication) 和防重放就在这里实现。实现方式有 3 类：

1. Block Cipher (CBC mode of operation) + HMAC：例如 aes-128-cbc + hmac-sha256
2. Stream Cipher (RC4) + HMAC
3. Authenticated-Encryption using block cipher (GCM/CCM 模式)：例如 aes-128-gcm

Block Cipher + HMAC 和 Stream Cipher + HMAC 的各类算法目前（2015 年）都已经爆出各种漏洞，目前最可靠的是 3. Authenticated-Encryption 类的算法，主要就是 aes-gcm，下一代的 TLS v1.3 只保留了 Authenticated-Encryption，把 1 和 2 直接禁止了。

GCM 模式是 AEAD 的，所以不需要 MAC 算法。GCM 模式是 AEAD 的一种，AEAD 的作用类似于 Encrypt-then-HMAC，例如 Sha256 + Salt + AES + IV

此处需要介绍一个陷阱。在密码学历史上，出现过 3 种加密和认证的组合方式：

1. Encrypt-and-MAC
2. MAC-then-Encrypt
3. Encrypt-then-MAC

在 TLS 协议初定的那个年代，人们还没意识到这 3 种组合方式的安全性有什么差别，所以 TLS 协议规定使用 2. MAC-then-Encrypt，即先计算 MAC，然后把“明文 + MAC”再加密(块加密或者流加密)的方式，做流加密 + MAC，和块加密 + MAC。但是，悲剧的是，近些年，人们发现 MAC-then-Encrypt 这种结构导致了很容易构造 padding oracle 相关的攻击，例如这在 TLS 中，间接形成被攻击者利用，这间接导致了 BEAST 攻击, Lucky13 攻击 (CVE-2013-0169), 和 POODLE 攻击 (CVE-2014-3566).

目前因此，学术界已经一致同意： Encrypt-then-MAC 才是最安全的! 鉴于这个陷阱如此险恶，学术界有人就提出了，干脆把 Encrypt 和 MAC 直接集成为一个算法，在算法内部解决好安全问题，不再让码农选择，避免众码农再被这个陷阱坑害，这就是 AEAD（Authenticated-Encryption With Additional data）类的算法，GCM 模式就是 AEAD 最重要的一种。

record 层的密码学保护 – MAC

TLS record 层 MAC 的计算方法：

MAC(MAC_write_key, seq_num +
    TLSCompressed.type +
    TLSCompressed.version +
    TLSCompressed.length +
    TLSCompressed.fragment);

其中的 seq_num 是当前 record 的 sequence number，每条 record 都会 ++，可以看到把 seq_num，以及 record header 里面的几个字段也算进来了，这样解决了防重放问题，并且保证 record 的任何字段都不能被篡改。

算完 MAC，格式如下：

stream-ciphered struct {
    opaque content[TLSCompressed.length];
    opaque MAC[SecurityParameters.mac_length];
} GenericStreamCipher;

然后根据 SecurityParameters.cipher_type，选择对应的对称加密算法进行加密。

record 层的密码学保护 – stream cipher

stream cipher: 算 stream cipher，stream cipher 的状态在连续的 record 之间会复用。stream cipher 的主力是 RC4，但是目前 RC4 已经爆出多个漏洞，所以实际中基本不使用流加密算法。

record 层的密码学保护 – CBC block cipher

CBC 模式块加密 TLS 目前靠得住的的块加密 cipher 也不多，基本就是 AES（最靠谱，最主流），Camellia，SEED，（3DES，IDEA 之类已经显得老旧，DES 请禁用），加密完的格式如下：

struct {
    opaque IV[SecurityParameters.record_iv_length];
    block-ciphered struct {
        opaque content[TLSCompressed.length];
        opaque MAC[SecurityParameters.mac_length];
        uint8 padding[GenericBlockCipher.padding_length];
        uint8 padding_length;
    };
} GenericBlockCipher;

这个值得说道说道，因为我们码农平常在业界还能看到很多用 AES-CBC 的地方，其中的几个参数：

IV：要求必须用密码学安全的伪随机数生成器(CSPRNG)生成，并且必须是不可预测的，在Linux下，就是用用 /dev/urandom，或者用 openssl 库的 RAND_bytes()。注意：TLS 在 1 版本之前，没有这个 IV 字段，前一个 record 的最后一个 block 被当成下一个 record 的 IV 来用，然后粗大事了，这导致了BEAST 攻击。所以，TLS 1.2 改成了这样。(还在使用 CBC 的各位，建议关注一下自己的 IV 字段是怎么生成出来的。如果要用，做好和 TLS 1.2 的做法保持一致)。其中 SecurityParameters.record_iv_length 一定等于 SecurityParameters.block_size. 例如 AES-256-CBC 的 IV 一定是 16 字节长的，因为 AES128/192/256 的 blocksize 都是 16 字节。
• padding：使用 CBC 常用的 PKCS7 padding（在 blocksize=16 字节这种情况下，和 pkcs5 的算法是一回事，java 代码里面就可以这么用这个 case 里，和 pkcs5 的结果是一样的）。
• padding_length：就是 PKCS7 padding 的最后一个字节。注意 2 个险恶的陷阱：
  • 实现的代码必须在收到全部明文之后才能传输密文，否则可能会有 BEAST 攻击
  • 实现上，根据 MAC 计算的时间，可能进行时间侧通道攻击，因此必须确保–运行时间和 padding 是否正确无关。

record 层的密码学保护–AEAD cipher

AEAD 到了我们重点关注的 AEAD，AEAD 是新兴的主流加密模式，是目前最重要的模式，其中主流的 AEAD 模式是 aes-gcm-128/aes-gcm-256/chacha20-poly1305

AEAD 加密完的格式是：

struct {
opaque nonce_explicit[SecurityParameters.record_iv_length];
aead-ciphered struct {
opaque content[TLSCompressed.length];
};
} GenericAEADCipher;

AEAD ciphers 的输入是: key，nonce, 明文, 和“additional data”. key 是 client_write_key 或者 the server_write_key. 不需要使用 MAC key.

每一个 AEAD 算法都要指定不同的 nonce 构造算法，并指定 GenericAEADCipher.nonce_explicit 的长度. 在 TLS 1.2 中，规定很多情况下，可以按照 rfc5116 section 3.2.1 的技术来做。其中 record_iv_length 是 nonce 的显式部分的长度，nonce 的隐式部分从 key_block 作为 client_write_iv 和 and server_write_iv 得出，并且把显式部分放在 GenericAEAEDCipher.nonce_explicit 里.

在 TLS 1.3 draft 中，做了更改:

• 规定 AEAD 算法的 nonce 的长度规定为 max(8 bytes, N_MIN)，即如果 N_MIN 比 8 大，就用 N_MIN; 如果比 8 小，就用 8。
• 规定 N_MAX 小于 8 字节的 AEAD 不得用于 TLS。
• 规定 TLS AEAD 中每条 record 的 nonce 通过下面的方法构造出来：64 bit 的 sequence number 的右侧填充 0，直到长度达到 iv_length。然后把填充过的 sequence number 和静态的 client_write_iv 或 server_write_iv（根据发送端选择）做异或(XOR)。异或完成后，得到的 iv_length 的 nonce 就可以做每条 record 的 nonce 用了。

AEAD 输入的明文就是 TLSCompressed.fragment(记得上面的介绍吗？AEAD 是 MAC 和 encrypt 的集成，所以输入数据不需要在算 MAC 了).

AEAD 输入的 additional_data 是:

additional_data = seq_num + TLSCompressed.type +
TLSCompressed.version + TLSCompressed.length;

“+”表示字符串拼接。可以看到，此处类似上面的 MAC 计算，算入了 seq_num 来防重放，type, version, length 等字段防止这些元数据被篡改。

AEADEncrypted = AEAD-Encrypt(write_key, nonce, plaintext,
additional_data)

解密+验证完整性：

TLSCompressed.fragment = AEAD-Decrypt(write_key, nonce,
AEADEncrypted,
additional_data)

如果解密/验证完整性失败, 就回复一条 fatal bad_record_mac alert 消息.

aes-gcm 的 iv 长度，nonce 长度，nonce 构成等，后续再深入探讨。

record 层的密码学保护–Key 扩展

TLS 握手生成的 master_secret 只有 48 字节，2 组 encryption key, MAC key, IV 加起来，长度一般都超过 48，(例如 AES_256_CBC_SHA256 需要 128 字节), 所以，TLS 里面用 1 个函数，来把 48 字节延长到需要的长度，称为 PRF：

key_block = PRF(SecurityParameters.master_secret,
"key expansion",
SecurityParameters.server_random +
SecurityParameters.client_random);

然后，key_block 像下面这样被分割：

client_write_MAC_key[SecurityParameters.mac_key_length]
server_write_MAC_key[SecurityParameters.mac_key_length]
client_write_key[SecurityParameters.enc_key_length]
server_write_key[SecurityParameters.enc_key_length]
client_write_IV[SecurityParameters.fixed_iv_length]
server_write_IV[SecurityParameters.fixed_iv_length]

TLS 使用 HMAC 结构，和在 CipherSuite 中指定的 hash 函数（安全等级起码是 SHA256 的水平）来构造 PRF，

首先定义 P_hash，把(secret, seed)扩展成无限长的字节流：

P_hash(secret, seed) = HMAC_hash(secret, A(1) + seed) +
HMAC_hash(secret, A(2) + seed) +
HMAC_hash(secret, A(3) + seed) + ...

其中 “+” 表示字符串拼接。A() 定义为:

A(0) = seed
A(i) = HMAC_hash(secret, A(i-1))

TLS 的 PRF 就是把 P_hash 应用在 secret 上:

PRF(secret, label, seed) = P_<hash>(secret, label + seed)

其中 label 是一个协议规定的，固定的 ASCII string.

要注意的是，TLS 1.3 里面已经废弃了这种方式，改为使用更靠谱的 HKDF，HKDF 也是 html5 的 Web Crypto API 的标准算法之一。

数字证书

数字证书，又称互联网上的”身份证”，用于唯一标识一个组织或一个服务器的，这就好比我们日常生活中使用的”居民身份证”，用于唯一标识一个人。

网站的证书也是同样的道理。一般来说数字证书从受信的权威证书授权机构 (Certification Authority，证书授权机构) 买来的。一般浏览器在出厂时就内置了诸多知名 CA。

实际应用中，HTTPS 并非直接传输公钥信息，而是使用携带公钥信息的数字证书来保证公钥的安全性和完整性。用来保障 HTTPS 服务端发送给客户端的公钥信息不被篡改。

数字证书和 CA 机构

一个数字证书通常包含了：

• 服务器公钥
• 持有者信息
• 证书认证机构（CA）的信息
• CA 对这份文件的数字签名及使用的算法
• 证书有效期
• 还有一些其他额外信息

数字证书的作用，是用来认证公钥持有者的身份，以防止第三方进行冒充。说简单些，证书就是用来告诉客户端，该服务端是否是合法的，因为只有证书合法，才代表服务端身份是可信的。

我们用证书来认证公钥持有者的身份（服务端的身份），那证书又是怎么来的？又该怎么认证证书呢？为了让服务端的公钥被大家信任，服务端的证书都是由 CA（Certificate Authority 证书认证机构）签名的，CA 就是网络世界里的公安局、公证中心，具有极高的可信度，所以由它来给各个公钥签名，信任的一方签发的证书，那必然证书也是被信任的。之所以要签名，是因为签名的作用可以避免中间人在获取证书时对证书内容的篡改。

数字证书签发和验证流程

如下图所示，为数字证书签发和验证流程：

• CA 签发证书的过程，如上图左边部分：
  • 首先 CA 会把持有者的公钥、用途、颁发者、有效时间等信息打成一个包(蓝色)，然后对这些信息进行 Hash 计算，得到一个 Hash 值
  • 然后 CA 会使用自己的私钥将该 Hash 值加密，生成 Certificate Signature，也就是 CA 对证书做了签名
  • 最后将 Certificate Signature 添加在文件证书上，形成数字证书
• 客户端校验服务端的数字证书的过程，如上图右边部分：
  • 首先客户端会使用同样的 Hash 算法计算该证书的 Hash 值 H1
  • 通常浏览器和操作系统中集成了 CA 的公钥信息，浏览器收到服务器的证书后可以使用 CA 的公钥解密 Certificate Signature 内容，得到一个 Hash 值 H2
  • 最后比较 H1 和 H2，如果值相同，则为可信赖的证书，否则则认为服务器证书不可信

证书链

但事实上，证书的验证过程中还存在一个证书信任链的问题，因为我们向 CA 申请的证书一般不是根证书签发的，而是由中间证书签发的，比如百度的证书，从下图你可以看到，证书的层级有三级：

对于这种三级层级关系的证书的验证过程如下：

• 客户端收到 com 的证书后，发现这个证书的签发者不是根证书，就无法根据本地已有的根证书中的公钥去验证 baidu.com 证书是否可信。于是，客户端根据 baidu.com 证书中的签发者，找到该证书的颁发机构是“GlobalSign Organization Validation CA – SHA256 – G2”，然后向 CA 请求该中间证书。
• 请求到证书后发现“GlobalSign Organization Validation CA – SHA256 – G2”证书是由“GlobalSign Root CA”签发的，由于“GlobalSign Root CA”没有再上级签发机构，说明它是根证书，也就是自签证书。应用软件会检查此证书有否已预载于根证书清单上，如果有，则可以利用根证书中的公钥去验证“GlobalSign Organization Validation CA – SHA256 – G2”证书，如果发现验证通过，就认为该中间证书是可信的。
• “GlobalSign Organization Validation CA – SHA256 – G2”证书被信任后，可以使用“GlobalSign Organization Validation CA – SHA256 – G2”证书中的公钥去验证 com 证书的可信性，如果验证通过，就可以信任 baidu.com 证书。

在这些步骤中，最开始客户端只信任根证书 GlobalSign Root CA 证书的，然后“GlobalSign Root CA”证书信任“GlobalSign Organization Validation CA – SHA256 – G2”证书，而“GlobalSign Organization Validation CA – SHA256 – G2”证书又信任 baidu.com 证书，于是客户端也信任 baidu.com 证书。

总括来说，由于用户信任 GlobalSign，所以由 GlobalSign 所担保的 baidu.com 可以被信任，另外由于用户信任操作系统或浏览器的软件商，所以由软件商预载了根证书的 GlobalSign 都可被信任。

操作系统里一般都会内置一些根证书：

这样的一层层地验证就构成了一条信任链路，整个证书信任链验证流程如下图所示：

最后一个问题，为什么需要证书链这么麻烦的流程？Root CA 为什么不直接颁发证书，而是要搞那么多中间层级呢？

这是为了确保根证书的绝对安全性，将根证书隔离地越严格越好，不然根证书如果失守了，那么整个信任链都会有问题。

TLS 1.3 VS TLS 1.2

TLS 1.3 是时隔九年对 TLS 1.2 等之前版本的新升级，也是迄今为止改动最大的一次。针对目前已知的安全威胁，IETF（Internet Engineering Task Force，互联网工程任务组）正在制定 TLS 1.3 的新标准，使其有望成为有史以来最安全，但也最复杂的 TLS 协议。

TLS 1.3 与之前的协议有较大差异，主要在于：

• 相比过去的的版本，引入了新的密钥协商机制 — PSK
• 支持 0-RTT 数据传输，在建立连接时节省了往返时间
• 废弃了 3DES、RC4、AES-CBC 等加密组件，废弃了 SHA1、MD5 等哈希算法
• ServerHello 之后的所有握手消息采取了加密操作，可见明文大大减少
• 不再允许对加密报文进行压缩、不再允许双方发起重协商
• DSA 证书不再允许在 TLS 1.3 中使用

对比旧协议中的不足，TLS 1.3 确实可以称得上是向前迈了一大步。既避免之前版本出现的缺陷，也减少了 TLS 握手的时间。

总结一下，TLS 1.3 与以前的版本相比具有如下两个大的优势，分别是：

更快的访问速度

为了对比TLS 1.3在TLS握手阶段的变化，这里将TLS 1.2和TLS 1.3在TLS握手阶段进行对比。

从上图可以看出，使用TLS 1.2需要两次往返（2-RTT）才能完成握手，然后才能发送请求。

TLS 1.3的握手不再支持静态的RSA密钥交换，这意味着必须使用带有前向安全的Diffie-Hellman进行全面握手。从上图可以看出，使用TLS 1.3协议只需要一次往返（1-RTT）就可以完成握手。

上图的右边部分就是TLS 1.3的握手过程，可以发现TLS 1.3把Hello和公钥交换这两个消息合并成了一个消息，于是这样就减少到只需1 RTT就能完成TLS握手。

怎么合并的呢？具体的做法是，客户端在ClientHello消息里带上了支持的椭圆曲线，以及这些椭圆曲线对应的公钥。

服务端收到后，选定一个椭圆曲线等参数，然后返回消息时，带上服务端这边的公钥。经过这1个RTT，双方手上已经有生成会话密钥的材料了，于是客户端计算出会话密钥，就可以进行应用数据的加密传输了。

相比TLS 1.2，TLS 1.3的握手时间减半。这意味着访问一个移动端网站，使用TLS 1.3协议，可能会减少将近100 ms的时间。

更强的安全性

TLS的发展有20多年的历史，在之前的版本中，TLS 1.2是高度可配置的，为了更好的兼容旧版本的浏览器，这意味着那些易受攻击的站点始终在运行着不安全的加密算法，这让互联网黑客有可乘之机。

TLS 1.3在之前版本的基础上删除了那些不安全的加密算法，这些加密算法包括：

• RSA密钥传输——不支持前向安全性
• CBC 模式密码——易受BEAST和Lucky 13攻击
• RC4流密码——在HTTPS中使用并不安全
• SHA-1 哈希函数——建议以SHA-2取而代之
• 任意Diffie-Hellman组——CVE-2016-0701漏洞
• 输出密码——易受FREAK和LogJam攻击

TLS 1.3对密码套件进行“减肥”了，对于密钥交换算法，废除了不支持前向安全性的RSA和DH算法，只支持ECDHE算法。对于对称加密和签名算法，只支持目前最安全的几个密码套件，比如openssl中仅支持下面5种密码套件：

• TLS_AES_256_GCM_SHA384
• TLS_CHACHA20_POLY1305_SHA256
• TLS_AES_128_GCM_SHA256
• TLS_AES_128_CCM_8_SHA256
• TLS_AES_128_CCM_SHA256

之所以TLS 1.3仅支持这么少的密码套件，是因为TLS 1.2由于支持各种古老且不安全的密码套件，中间人可以利用降级攻击，伪造客户端的ClientHello消息，替换客户端支持的密码套件为一些不安全的密码套件，使得服务器被迫使用这个密码套件进行HTTPS连接，从而破解密文。

总之，TLS 1.3相比老版本的TLS协议将会更加安全，这也代表着互联网安全的一大进步。

TLS 1.3具体改动

TLS 1.3的改动值得关注的重大改进有：

• 1 RTT支持
• 0 RTT握手支持
• 改为使用HKDF做密钥拓展
• 彻底禁止RC4
• 彻底禁止压缩
• 彻底禁止aead以外的其他算法
• 去除aead的显式IV
• 去除了AEAD的AD中的长度字段
• 去除ChangeCipherSpec
• 去除重协商
• 去除静态RSA和DH密钥协商

TLS 1.3的各项改进，主要就是针对移动互联网场景的。TLS 1.3去掉了ChangeCipherSpec，这样record之上有3个协议：handshake，alert，application datarecord层的密码学保护的改动

由于只保留了aead，所以不需要MAC key了。aead的具体参数用法也有调整，前文有。KDF换成了标准的HKDF，有2种 tls_kdf_sha256, tls_kdf_sha384handshake协议的改动

鉴于session ticket如此之好用，简直人见人爱，所以TLS 1.3直接把session ticket内置了，并改名叫PSK。要注意的是，此PSK和tls 1.2中一个很生僻的psk(见rfc4279 )并不是一回事。

综合考虑了session resuming，session ticket后，TLS 1.3提出了3种handshake模式：

• Diffie-Hellman（包含DH和ECDH两种，下文说到ECDH的地方，请自行脑补成“ECDH/DH”）.
• A pre-shared symmetric key (PSK)，预先共享的对称密钥，此处用统一的模型来处理session resuming和rfc4279的psk
• A combination of asymmetric key and Diffie-Hellman，前两者合体

1-RTT握手

首先，TLS 1.2的握手有2个rtt，第一个rtt是ClientHello/ServerHello，第二个rtt是ClientKeyExchange/ServerKeyExchange，之所以KeyExchange要放在第二个rtt，是由于tls 1.2要支持多种密钥交换算法，和各种不同参数(比如DH还是ECDH还是RSA，ECDHE用什么曲线，DH用什么群生成元，用什么模数，等等)，这些算法和参数都依赖第一个rtt去协商出来，TLS 1.3大刀阔斧地砍掉了各种自定义DH群，砍掉了ECDH的自定义曲线，砍掉了RSA协商，密钥协商的算法只剩下不多几个，而且其实大家实际应用中基本都用ECDH P-256，也没啥人用别的，所以干脆让客户端缓存服务器上一次用的是啥协商算法，把KeyExchange直接和入第一个rtt，客户端在第一个rtt里直接就用缓存的这个算法发KeyExchange的公钥，如果服务器发现客户端发上来的算法不对，那么再告诉正确的，让客户端重试好了。这样，就引入了HelloRetryRequest这个消息。

这样，基本没有副作用，就可以降到1-RTT。这是TLS 1.3的完整握手。

显然，如果一个协议只有一种密钥协商算法，比如定死为ECDH P-256，那一定可以做到1-RTT有副作用的0-RTT握手

0-RTT应该是受Google的QUIC协议的启发，如果服务器把自己的ECDH公钥长期缓存在客户端，那么客户端就可以用缓存里的ECDHE公钥，构造一个电子信封，在第一个RTT里，直接就发送应用层数据了。这个长期缓存在客户端的ECDH公钥，称为半静态ECDH公钥（semi-static (EC)DH share）ECDH公钥通过ServerConfiguration消息发送给客户端。

这个0-rtt优化是有副作用的：

• 0 RTT发送的应用数据没有前向安全性。
• 跨连接可以重放0-RTT里的应用数据（任何服务器端无共享状态的协议，都无法做到跨连接防重放）
• 如果服务器端半静态ECDH公钥对应的私钥泄露了，攻击者就可以伪装成客户端随意篡改数据了。

服务器在ServerConfiguration消息里把半静态ECDH公钥发送给客户端。ServerConfiguration值得关注一下：

struct {
    opaque configuration_id<1..2^16-1>;
    uint32 expiration_date;
    NamedGroup group;
    opaque server_key<1..2^16-1>;
    EarlyDataType early_data_type;
    ConfigurationExtension extensions<0..2^16-1>;
} ServerConfiguration;

其中的 expiration_date 是本 ServerConfiguration 最后的有效期限。这个值绝对不允许大于 7 天。客户端绝对不允许存储 ServerConfiguration 大于 7 天，不管服务器怎么填这个值。

0-RTT 中的应用数据，放在 EarlyDataIndication 中发送，TLS 1.3 还特意给 EarlyDataIndication 定义了一种 ContentType: early_handshake（共四种 alert(21), handshake(22), application_data(23), early_handshake(25)）

Resumption 和 PSK

TLS 1.3 里面，把 session resumption/session ticket 恢复出来的 key，和 psk (rfc4279)，统一在一个 handshake PSK 模式下处理。

PSK CipherSuite 可以把 PSK 和 ECDHE 结合起来用，这样是有前向安全性的。也可以仅仅使用 PSK，这样就没有前向安全性。

Key Schedule 过程的改动

TLS 1.3 中，综合考虑的 session ticket 的各种情况后，提出了 ES，SS 两个概念，统一处理密钥协商的各种情况。在各种 handshake 模式下，ES 和 SS 的取值来源不同。

• EphemeralSecret (ES)：每个连接新鲜的 ECDHE 协商得出的值。凡是从 ES 得出的值，都是前向安全的（当然，在 PSK only 模式下，不是前向安全的）。
• StaticSecret (SS)：从静态，或者半静态 key 得出的值。例如 psk，或者服务器的半静态 ECDH 公钥。

在各种 handshake 模式下：

如上表：

• 完整的 1-RTT 握手的时候，SS 和 ES 都是用的 ephemeral key，这样是一定有前向安全性的。
• 使用 0-RTT 的握手的时候，使用客户端的 ephemeral key 和服务器端的半静态 ECDH 公钥生成 SS，
• 纯 PSK，这种场景完全没有前向安全性，应该避免。
• PSK + ECDHE，这种场景比较有意思，SS 是用的 Pre-Shared Key，没有前向安全性，ES 用的 ephemeral key，有前向安全性。

可以看到，相比 TLS 1.2 的 session ticket，TLS 1.3 中的 PSK+ECDHE，是结合了 ES 的，这样就有了前向安全性，相对更安全。

和 TLS 1.2 不同的是，TLS 1.3 的 master_secret 是使用 ES 和 SS 两个得出的。

HKDF-Expand-Label(Secret, Label, HashValue, Length) = HKDF-Expand(Secret, Label + '\0' + HashValue, Length)
1. xSS = HKDF(0, SS, "extractedSS", L)
2. xES = HKDF(0, ES, "extractedES", L)
3. master_secret = HKDF(xSS, xES, "master secret", L)
4. finished_secret = HKDF-Expand-Label(xSS, "finished secret", handshake_hash, L)

Traffic Key Calculation

加密流量用的 key，在 TLS 1.3 里面称为 Traffic Key，由于多引入了一种 ContentType，在不同的 ContentType 下，Traffic Key 并不相同。如下表：

要关注的是，EarlyData 的 Traffic Key 是用 xSS 算出来的。也就是说，是用 Pre-Shared Key 决定的。因此是没有前向安全性的。

在一个 TLS 连接中，究竟是用哪种 handshake 模式，是由 CipherSuite 协商决定的。

参考链接：

• https 协议
• 一篇文章让你彻底弄懂 SSL/TLS 协议
• SSL/TLS 协议详解
• TLS 协议分析与现代加密通信协议设计
• 字节二面：优化 HTTPS 的手段，你知道几个？
