和孩子一起学电子电路：面包板

面包板简介

面包板（Breadboard）是一种用于电子电路实验的基础工具，允许用户快速搭建和测试电路原型，无需焊接即可连接电子元件。它广泛用于电子学习、原型设计和DIY项目中。

面包板正面：

• 电源轨（Power Rails）：位于面包板两侧（通常标有红线和蓝线），提供正负极电源的快速接入。同一列的插孔水平连通。
• 终端块（Terminal Strips）：中间区域的插孔按垂直方向分组，每列5个孔相互连通，行与行之间不连接。

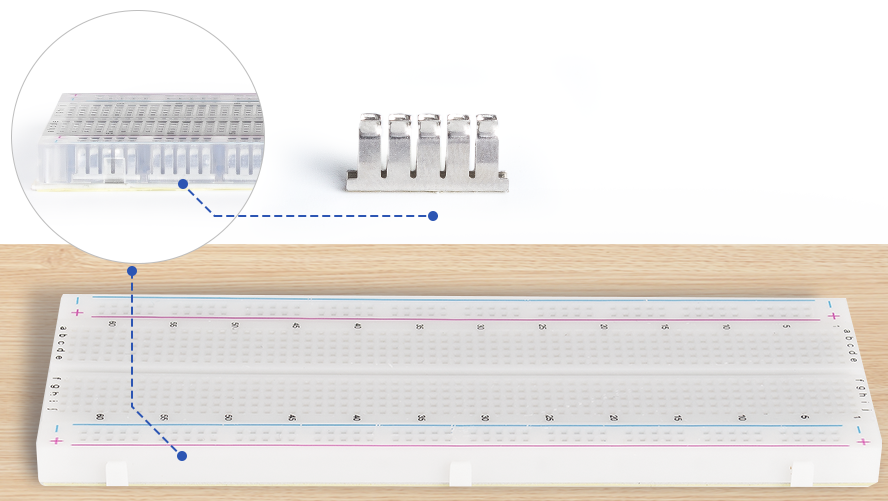

面包板内部：

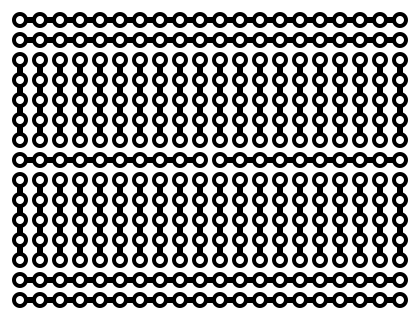

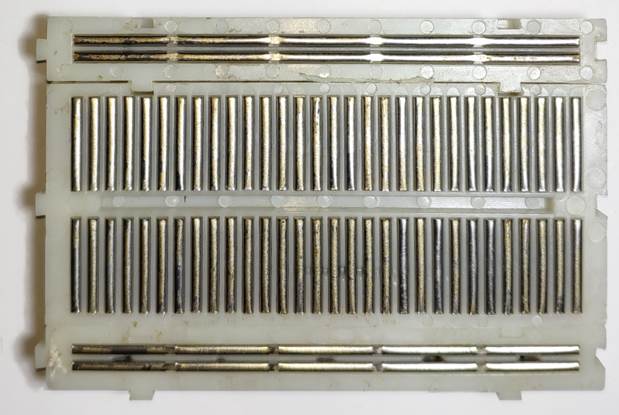

面包板内部的连线结构：

面包板的类型

面包板的常见类型根据尺寸、功能和设计需求可分为以下几类，适用于不同的电子实验场景：

标准面包板（通用型）

• 结构特点：
  • 最常见的类型，尺寸较大（通常为830孔），中间有凹槽分隔上下区域。
  • 两侧有独立的电源轨（红/蓝线），中间区域每列5孔垂直连通。
• 适用场景：
  • 搭建中等复杂度的电路，如Arduino项目、传感器实验等。
  • 适合需要较多元件和跳线连接的场景。
• 优缺点：
  • 优点：空间充足，便于布局；兼容性强。
  • 缺点：体积较大，便携性差。

迷你面包板

• 结构特点：
  • 小型化设计（通常为170孔 或 400孔），无独立电源轨或仅有短电源轨。
  • 中间区域保留垂直连通的列，但行数较少。
• 适用场景：
  • 简单电路实验（如LED控制、基础逻辑电路）。
  • 便携项目或需要临时调试的小型电路。
• 优缺点：
  • 优点：体积小、价格低，适合随身携带。
  • 缺点：扩展性差，无法容纳复杂电路。

可扩展面包板（模块化）

• 结构特点：
  • 多个面包板通过卡扣或跳线连接，组成更大的实验区域。
  • 支持电源轨的级联（通过跳线同步正负极电压）。
• 适用场景：
  • 复杂项目（如多模块电路、机器人控制板）。
  • 需要同时连接多个传感器或执行器的场景。
• 优缺点：
  • 优点：灵活扩展，适合大型项目。
  • 缺点：连接稳定性可能降低，需注意接触问题。面包板的使用

这里选择购买了1660孔的面包板，即2个830拼接的面包板。正常情况下应该够用了。

注意事项

面包板作为电子原型搭建的核心工具，使用时需注意安全、稳定性、维护等方面，避免损坏元件或引发故障。以下是关键注意事项及操作建议：

• 安全操作规范
  • 电源安全
    • 电压限制：面包板工作电压建议≤12V，避免高压击穿或漏电。
    • 电流限制：单点电流≤1A，高功耗元件（如电机、加热丝）需独立供电。
    • 极性检查：接入电源前用万用表确认正负极，防止反接烧毁极性敏感元件（如电解电容、IC）。
  • 避免短路
    • 裸露的导线或元件引脚勿触碰其他金属区域，尤其是电源轨附近。
    • 调试时先断开电源，插拔完成后再通电。
  • 正确连接与布局
    • 元件插入规范
      • 引脚处理：确保元件引脚平直无弯曲，垂直插入面包板孔内，避免接触不良。
      • IC芯片方向：缺口或圆点标记朝向一致（通常朝左或上方），防止引脚功能错位。
      • 大尺寸元件：继电器、变压器等需用延长线或单独固定，避免拉扯面包板。
    • 合理走线规划
      • 电源分区：将电源轨分为多段（如5V和3V），用跳线分隔并标注电压。
      • 信号隔离：高频/数字电路与模拟电路分区布局，地线分开后单点共接。
      • 减少飞线：优先使用短跳线，长线绕边缘走，避免交叉混乱。
    • 关键元件保护
      • 限流电阻：LED、晶体管等元件串联电阻，防止过流损坏。
      • 滤波电容：在电源轨附近并联1μF（陶瓷）和10-100μF（电解）电容，抑制噪声。
    • 稳定性优化技巧
      • 接触可靠性
        • 使用单芯硬线或预成型跳线，确保插针与孔内金属片紧密接触。
        • 插入后轻拉导线，确认无松动；接触不良时可用镊子调整金属夹片。
      • 高频/精密电路处理
        • 高频信号线尽量短，必要时用屏蔽线并接地。
        • 运算放大器、ADC等精密器件远离电源轨，减少耦合干扰。
      • 散热管理
        • 功率元件（如LDO稳压芯片）加装散热片，或悬空引脚通过外接导线散热。

最佳实践

面包板的高效使用需要遵循一系列设计原则、操作技巧和工具辅助，以下是最佳实践指南，助你提升电路搭建的效率和可靠性：

布局与布线优化

分阶段规划电路

• 模块化分区：将面包板划分为电源区、控制区、传感器区、输出区等，用不同颜色跳线分隔。
• 预布线电源轨：优先连接电源和地线，确保全局供电稳定。
• 信号流走向：按信号流向（输入→处理→输出）布置元件，减少交叉走线。

跳线管理技巧

• 颜色编码：
  • 红色：+5V，黑色：GND，黄色：信号线，绿色：控制线。
• 线材选择：
  • 短距离：硬质单芯线（减少接触电阻）。
  • 长距离：硅胶软线（避免拉扯松动）。
• 走线规范：
  • 电源线沿边缘走，信号线靠近元件引脚。
  • 高频信号线尽量短，必要时用同轴线屏蔽。

关键电路隔离

• 数字与模拟分离：数字部分（MCU、逻辑门）和模拟部分（运放、传感器）分居面包板两侧，地线单点共接。
• 大功率电路独立：电机、继电器等通过排针引出，直接外接电源，避免干扰控制电路。

电源与接地策略

多级电源分配

• 分层供电：
  • 主电源轨：输入电压（如9V）。
  • 子电源轨：通过稳压模块（LM7805、AMS1117）生成3V/5V分支。

接地优化

• 星型接地法：所有地线汇聚到单一接地点（如MCU的GND引脚）。
• 去耦电容：
  • 每颗IC的电源引脚就近并联1μF陶瓷电容。
  • 电源入口加10-100μF电解电容。

实时监测

• 电压/电流检测点：
  • 在关键节点预留测试孔，插入万用表探针。
  • 使用带LED指示的电源模块（如USB电压表）。

元件与工具选择

• 元件适配性
  • 引脚兼容性：确认元件引脚间距为54mm（标准DIP封装），SMD元件需转接板。
  • 功率元件处理：大功率电阻、MOSFET等悬空引脚，通过导线外接散热片。
• 工具推荐
  • 测试辅助工具：
    • 逻辑分析仪（Saleae）用于抓取数字信号波形。
    • 示波器（DSO Nano）检测模拟信号噪声。
  • 专用配件：
    • 测试钩夹（避免频繁插拔探头）。
    • 预成型跳线套装（提升布线整洁度）。

调试与维护

分步验证法

• 逐级通电测试：
  • 先断开所有IC，仅连接电源，确认电压正常。
  • 依次接入MCU、传感器、执行器，每步测试功能。

快速故障排查

• 常见问题定位表：

维护与寿命延长

• 清洁周期：每月用无水酒精清洁插孔，去除氧化层。
• 插孔轮换使用：避免频繁使用同一区域，延长面包板寿命。
• 存放建议：拔掉所有元件，装入防静电袋并置于干燥环境。

复杂电路处理技巧

扩展与级联

• 多面包板级联：
  • 使用排线连接多个面包板的电源轨，构建大型系统。
  • 通过GPIO扩展板（如74HC595）增加控制端口。
• 外接功能模块：
  • 集成现成模块（蓝牙、Wi-Fi），减少底层电路搭建。

文档与标签

• 实时标注：
  • 用标签纸标记关键节点电压或信号名称（如“PWM_OUT”、“ADC_IN”）。
• 电路图存档：
  • 使用Fritzing或EasyEDA绘制连线图，拍照备份。

过渡到永久电路

• 验证后优化：
  • 用洞洞板焊接已验证的电路，提升稳定性。
  • 设计PCB时参考面包板布局，保留测试点。
• 兼容性设计：
  • 在PCB上预留面包板兼容接口，便于后期调试。

安全与效率守则

黄金法则：

• 断电操作：插拔元件前务必断开电源。
• 双重检查：通电前用万用表确认无短路。
• 渐进加压：初次通电时逐步调高电压，观察异常。

面包板的电源

面包板的电源选择需兼顾电压、电流、稳定性和安全性，合适的电源能确保电路稳定运行并避免损坏元件。以下是常见电源类型、适用场景及注意事项：

面包板的电源需求

• 电压范围：
  • 多数电子元件（如IC、LED、传感器）工作电压为3V 或 5V。
  • 面包板本身无电压限制，但需根据电路需求选择（通常≤12V）。
• 电流要求：
  • 普通面包板单点电流建议≤1A，长时间大电流可能导致金属夹片过热或氧化。
  • 总电流需求 = 所有元件工作电流之和（需预留学生20%余量）。

适合面包板的电源类型

直流稳压电源（实验室电源）

• 特点：可调电压（如0-30V）、电流限流保护，精度高。
• 适用场景：精密实验、需要动态调整电压的电路。
• 连接方式：通过香蕉头转接杜邦线，正负极接面包板电源轨。
• 优点：稳定、安全，适合复杂电路调试。
• 缺点：体积大，不便携。

USB电源（5V）

• 特点：通过USB接口（电脑、充电器）输出5V/0.5-2A电流。
• 适用场景：Arduino、树莓派等开发板供电，或驱动小型传感器。
• 连接方式：
  • 使用USB转杜邦线，直接接入面包板电源轨。
  • 或通过开发板（如Arduino）的5V引脚供电。
• 优点：易获取、成本低、安全性高。
• 缺点：电压固定为5V，电流有限。

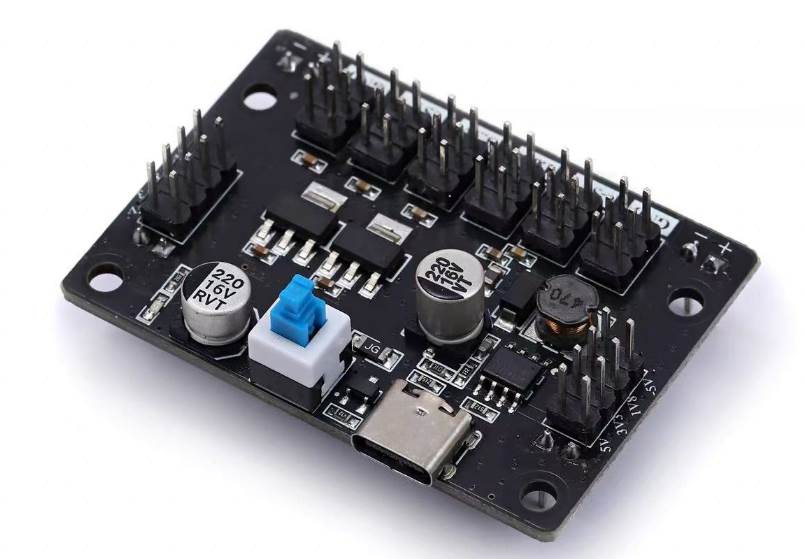

这里我购买了一款Type-C的电源模块，可输出5V、3.3V、1.8V的电压，想法是和充电宝配合使用。

电池（干电池/锂电池）

• 类型：
  • 9V电池：适合低功耗电路（如运放、LED阵列）。

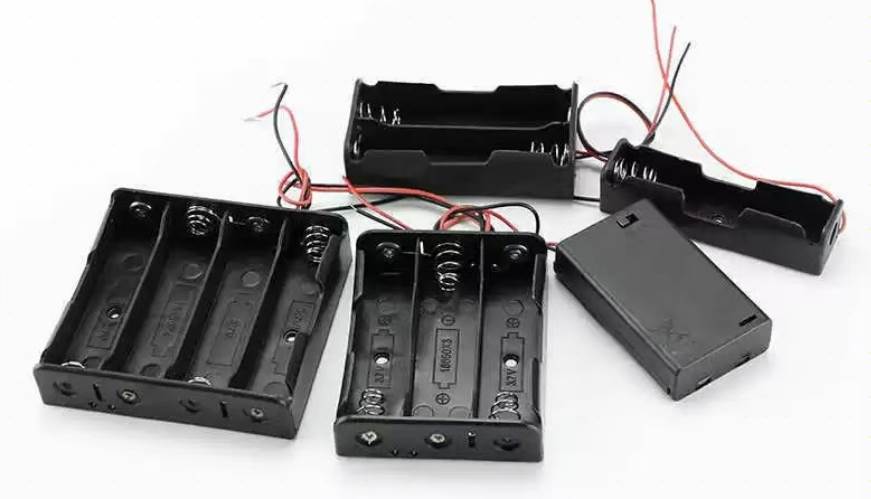

  • AA/AAA电池盒：3-6V（串联2-4节），电流约5-1A。
  • 锂电池：7V（单节）或7.4V（双节），需加保护板防过放。
• 适用场景：便携项目、无外部电源的场合。
• 连接方式：电池正负极通过导线接入面包板电源轨。
• 优点：便携、无交流干扰。
• 缺点：电压随电量下降，需监控电量。

稳压模块（降压/升压）

• 常见型号：
  • LM7805（5V线性稳压）
  • AMS1117（3V/5V）
  • DC-DC降压模块（如支持12V转5V）
• 适用场景：需稳定电压或适配不同输入电压的电路。
• 连接方式：输入接外部电源（如12V适配器），输出接面包板电源轨。
• 优点：稳定电压，防止过压损坏元件。
• 缺点：需额外空间安装模块，效率略低（线性稳压）。

注意事项

• 防过压/过流：
  • 接入前用万用表测量电压，确保不超过元件极限值（如LED通常≤3V）。
  • 大电流电路（如电机）建议独立供电，避免经过面包板。
• 防短路：电源接入前确认正负极无接触，可用保险丝或限流模块保护。
• 稳定性优化：在电源轨附近加滤波电容（如100μF电解电容 + 0.1μF陶瓷电容），减少电压波动。
• 接地处理：数字电路与模拟电路分区供电，共用地线以减少噪声。

常见问题

• Q：能否用手机充电器直接给面包板供电？A：可以，但需通过USB转杜邦线连接，并确保电压为5V。避免使用快充头（可能默认高电压）。
• Q：电源接反了会烧元件吗？A：极性敏感元件（如电解电容、IC）可能损坏，务必先断电检查！
• Q：如何扩展面包板的电流容量？A：使用外部电源直接为高功耗元件供电，或并联多个电源轨（需同电压）。

面包板的连接线

面包板的连接线（跳线）选择直接影响电路连接的稳定性和调试效率。以下是不同类型连接线的特点、适用场景及选择建议：

常见连接线类型及特点

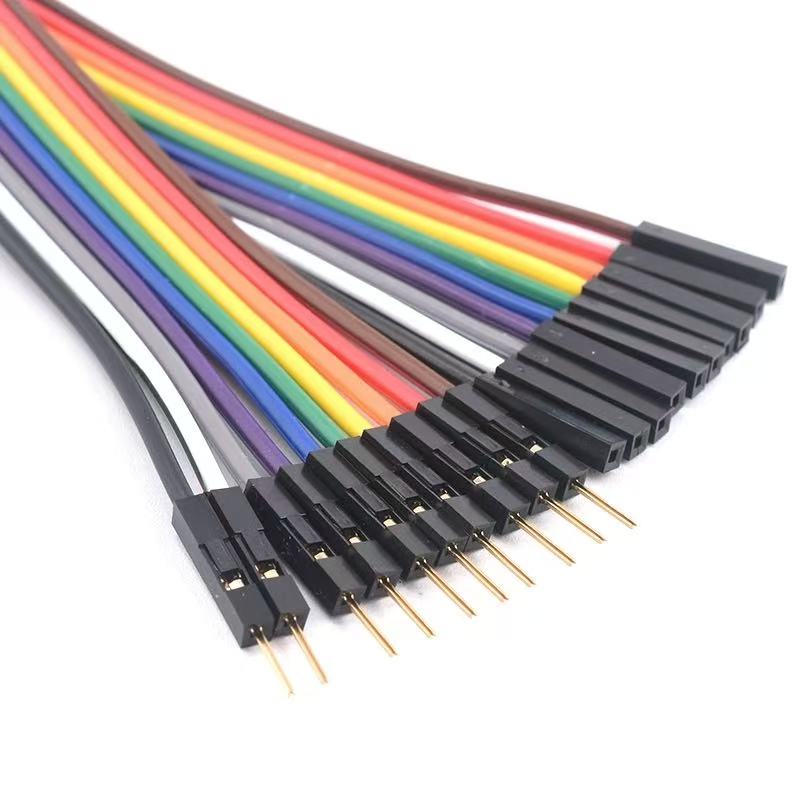

杜邦线（跳线）

• 结构：两端为金属插针，外层包裹塑料，分公头（Male）和母头（Female）。
  • 公对公（M-M）：两端均为插针，用于连接面包板插孔或元件引脚。
  • 公对母（M-F）：一端插针，一端插孔，用于连接面包板与外设（如传感器、电源）。
• 优点：即插即用，长度和颜色多样，适合快速搭建电路。
• 缺点：长期插拔可能导致插针变形，接触不良。
• 适用场景：通用电路实验，信号传输（非高频/大电流）。

用于连接各种模块比较方便些。

单芯硬线（实心导线）

• 结构：单根铜芯线，外层无弹性，需手动剥皮后插入面包板。
• 优点：成本低，可自由裁剪长度，接触稳定。
• 缺点：需手动处理线头，反复弯折易断裂。
• 适用场景：固定电路布局或需要短距离直连的场合。

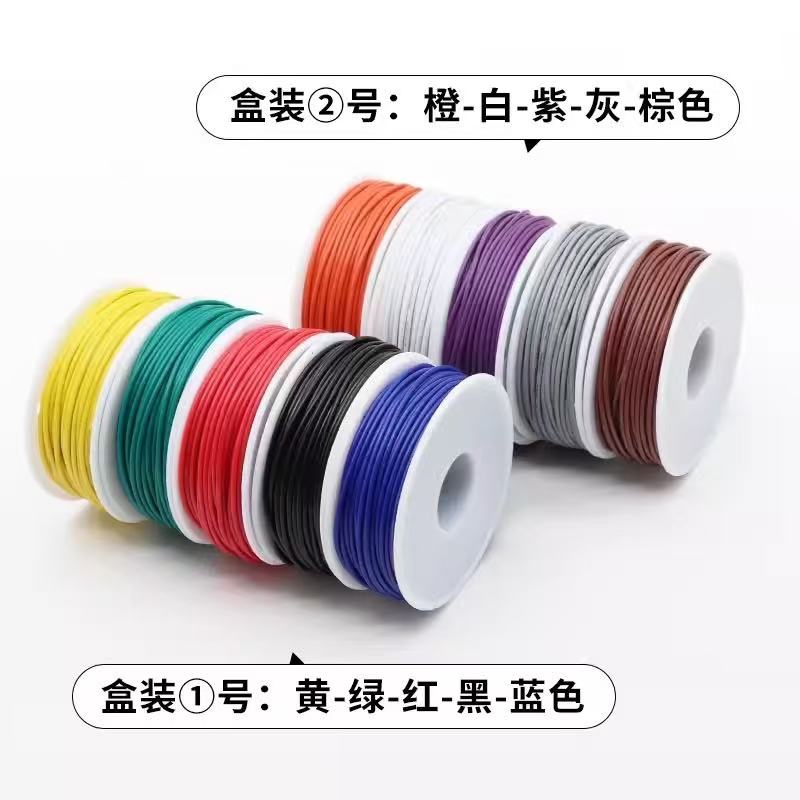

推荐购买：1007电子线，22AWG。大学的时候用的就是这种线。

也可以买预先处理好的线。

多股软线（绞合线）

• 结构：多根细铜丝绞合，外层有绝缘皮，柔软易弯曲。
• 优点：抗弯折能力强，适合长距离或需要灵活走线的场景。
• 缺点：线头需焊接或使用插针固定，否则难以插入面包板。
• 适用场景：连接外部设备（如电源、显示器），需频繁移动的线路。

面包板专用跳线（彩虹线）

• 结构：预制成多种颜色和固定长度（如10cm、20cm），两端为硬质插针。
• 优点：颜色区分明确（红=正极，黑=负极），方便电路调试。
• 缺点：长度固定，灵活性较低。
• 适用场景：教学演示或需要清晰区分电源/信号线的电路。

用起来会比较方便，但是感觉由于长度一般都有多余，看上去有点混乱。

屏蔽线（同轴线）

• 结构：中心导线包裹绝缘层和金属屏蔽网，外层为塑料护套。
• 优点：抗干扰能力强，减少信号衰减。
• 缺点：线径较粗，难以直接插入面包板，需焊接转接头。
• 适用场景：高频信号传输（如射频、音频电路）。

选择连接线的关键因素

• 电流与电压：
  • 小电流信号线（LED、传感器）：杜邦线或单芯线即可。
  • 大电流供电线（电机、继电器）：选择线径≥5mm²的多股软线，避免发热。
• 信号频率：
  • 低频电路（如数字逻辑）：普通跳线足够。
  • 高频/模拟电路（如无线电）：需屏蔽线防止干扰。
• 连接距离：
  • 短距离（<20cm）：硬线或杜邦线。
  • 长距离（>20cm）：多股软线或屏蔽线，减少信号损失。
• 使用环境：
  • 实验室调试：彩虹跳线（颜色区分）提升可读性。
  • 移动设备：多股软线抗弯折，延长寿命。
• 预算与便捷性：
  • 低成本方案：单芯线+手动裁剪。
  • 高效调试：预制的杜邦线套装。
