SDCC节省RAM的方法

在嵌入式开发中，SDCC（Small Device C Compiler）因其轻量化和对资源受限设备的优化能力被广泛应用。在SDCC中，存储类说明符（Storage Class Specifiers）用于精确控制变量的物理存储位置和访问方式，这对资源受限的嵌入式开发至关重要。

基础存储类

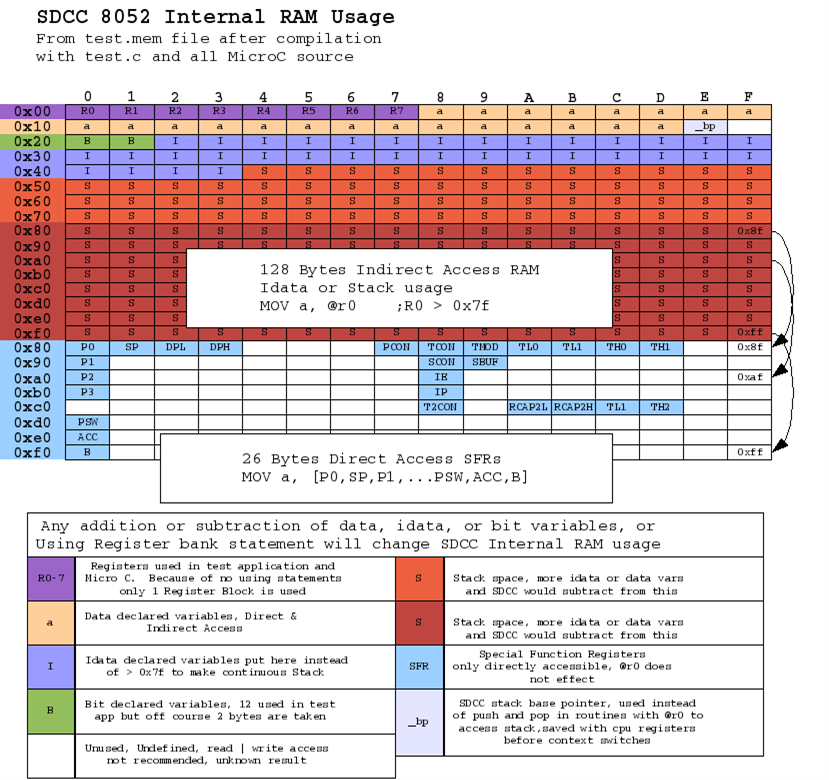

基础存储类说明符（8051架构）

如何使用？

示例代码：

// 存在于内部 RAM（默认 128 字节）最快
unsigned char a = 10;

// 使用可间接寻址的内部 RAM 区（__idata）—— 用于较大数组或结构
__idata unsigned char idata_array[32];

// 使用外部 RAM（需要硬件支持，如外挂 RAM）
__xdata unsigned char xdata_array[256];

// 使用程序 ROM 区域（只读）
__code char *msg = "Hello from code memory";

注意：

• 这些关键字是 SDCC 的扩展，必须加 __ 前缀。
• 你不能对 __code 变量写入数据（只读）。
• __xdata 需要你芯片有支持（如连接到 P0/P2 口的外扩 RAM），否则访问会失败。

static与__data的区别

SDCC（Small Device C Compiler）是一款针对8051等微控制器的开源C编译器。理解 static和 __data的区别对于高效利用单片机内存至关重要。简单来说：

• static 是 C 语言的标准关键字，主要用于控制变量的生命周期和链接性（即它在哪个源文件可见）。
• __data 是 SDCC 编译器的扩展关键字，用于明确指定变量的物理存储位置在 8051 单片机的内部直接寻址 RAM 区。

下面这个表格汇总了它们的核心区别，方便你快速理解：

static关键字

static是 C 语言中的存储类说明符（Storage Class Specifier），它并不直接指定变量存放在哪个物理内存区域，而是决定了变量的生命周期（Lifetime）和链接性（Linkage）。

• 生命周期：用 static修饰的变量（无论是全局变量还是局部变量），其生命周期均为整个程序的运行期。它不会在函数调用结束后被销毁，其值会保持到下一次函数调用。
• 链接性：用于全局变量和函数时，static会将其链接性从外部（External）改为内部（Internal），这意味着该变量或函数只能在定义它的源文件内被访问，其他源文件无法通过 extern声明来使用它。这有助于实现模块化和信息隐藏用于局部变量时，它不改变变量的作用域（仍仅限于该函数或代码块内），但将它的存储周期从自动（Auto）变为静态（Static），从而使其生命周期延长至整个程序运行期。
• 存储位置：static变量通常被编译器放置在全局/静态存储区，这对应于 8051 中的可读写数据区。具体位置可能由编译器的内存模型决定。

示例：

static int file_scoped_var; // 静态全局变量，本文件内有效，生命周期为整个程序

void func(void) {
    static int count = 0; // 静态局部变量，仅在func内可见，但值在每次调用间保持
    count++;
}

__data关键字

__data是 SDCC 编译器提供的一个扩展关键字，属于存储类型限定符（Storage Type Qualifier）。它直接指示编译器将变量放置在 8051 单片机的某个特定物理内存区域——即内部直接寻址 RAM（低 128 字节） 中。

• 核心作用：明确指定变量的物理存储地址空间。8051 的内部 RAM 访问速度比外部 RAM 快得多，且指令更紧凑（使用直接寻址）。因此，将频繁访问的变量放在 __data区域是一种重要的性能优化手段。
• 生命周期与作用域：__data本身不决定变量的生命周期或作用域。一个 __data变量可以是自动的（在函数内定义而无 static），也可以是静态的（用 static修饰或定义为全局变量），这决定了它的生命周期和作用域。
• 使用约束：8051 的内部直接寻址 RAM 空间非常有限（只有 128 字节），因此需要谨慎使用 __data，确保不会导致内存溢出。

示例：

__data int fast_var; // 一个存储在内部RAM的全局变量

void main(void) {
    __data static int persistent_speed_var; // 一个既在内部RAM又能保持值的静态局部变量
    // 或者
    __data int temp; // 一个在内部RAM的自动变量（函数结束时值不保持，但空间在内部RAM）
}

如何选择

• 你需要一个变量的值在多次函数调用之间保持，或者想限制一个全局变量/函数仅在当前文件内可见 => 使用 static。
• 你有一个需要被频繁访问的变量，希望将它放在 8051 访问速度最快的内部 RAM 中以提升性能 => 使用 __data。同时，如果希望这个变量在函数调用后值依然保持，可以同时使用 static __data。

一个简单的类比

你可以把它们想象成：

• static：决定了一个工人（变量）是临时工（函数结束时解散）还是长期合同工（程序结束时才解散），以及他是在某个部门（源文件）内工作还是整个公司（整个工程）都知道他。
• __data：决定了一个工人的办公地点是在公司总部大楼内速度快、距离近的工位（内部RAM），还是在公司外部租用的办公室（外部RAM）。

精确地址分配：__at关键字

__at关键字是 SDCC 提供的一个编译器扩展（非标准 C 语言特性），它的主要作用是将变量绝对定位到指定的内存地址。这在嵌入式系统编程中极其有用，尤其是在资源受限、内存布局有严格要求的微控制器（如 8051、Z80 等）上。

核心功能与用途

__at关键字允许开发者显式地告诉编译器：“请将这个变量放在内存中的这个确切地址，不要为它分配其他位置。”

其典型应用场景包括：

• 访问内存映射的硬件寄存器：许多微控制器将其外设（如 GPIO 端口、定时器、串口控制寄存器）映射到固定的内存地址。使用 __at可以轻松地为这些寄存器创建变量别名。
• 处理中断向量表：需要将中断服务例程的入口地址精确地写入特定的中断向量地址。
• 使用特定的数据缓冲区：例如，某个外部芯片或引导程序要求数据必须存放在内存中一个固定的区域。
• 优化内存布局：在极度缺乏 RAM 的情况下，精确控制变量的位置以避免冲突或碎片化。

语法

__at关键字的使用语法如下：

<存储类型> <数据类型> <变量名> __at(<地址>)；

• <存储类型> (可选但推荐)：指定变量所在的物理内存空间。这是 SDCC 针对哈佛架构（如 8051）的关键概念。常见的存储类型有：
  • __data：内部 RAM 的低 128 字节（直接寻址）。
  • __idata：内部 RAM 的 256 字节（间接寻址）。
  • __xdata：外部扩展 RAM。
  • __code：程序存储器（ROM）。
  • __pdata：外部 RAM 的分页区域。
• <数据类型>：标准的 C 数据类型，如 int, char, unsigned long等。
• <变量名>：你定义的变量名称。
• __at：关键字本身。
• <地址>：一个常量，表示变量需要放置的绝对地址。通常用十六进制表示（如 0x8000）。

示例 1：访问 8051 的特殊功能寄存器 (SFR)

8051 的 P0 口通常映射到地址 0x80（在 __data空间）。我们可以这样定义：

// 将变量 P0 定位到 data 空间的 0x80 地址
__data __at (0x80) unsigned char P0;

void main() {
    P0 = 0xFF; // 向 P0 口写入 0xFF，点亮所有LED（假设为输出）
    while (1) {
        P0 ^= 0xFF; // 使 P0 口所有位取反，实现闪烁
        some_delay();
    }
}

SDCC 实际上已经为标准的 8051 SFR 提供了预定义的头文件（如 8051.h），但理解其背后的原理很重要。你也可以用这种方法定义非标准的或自定义的硬件寄存器。

示例 2：在外部 RAM (XDATA) 中放置变量

假设你需要将一个数组精确地放在外部 RAM 的起始地址 0x8000。

// 在 xdata 空间的 0x8000 地址定义一个 16 字节的数组
__xdata __at (0x8000) unsigned char buffer[16];

void main() {
    for (int i = 0; i < 16; i++) {
        buffer[i] = i; // 数据将被写入地址 0x8000 至 0x800F
    }
}

示例 3：在代码空间 (CODE) 中放置数据

将一张常量查找表固定在程序存储器的特定位置（例如，为了被汇编程序或引导程序访问）。

// 在 code 空间的 0x2000 地址定义一个常量数组
__code __at (0x2000) const unsigned char lookup_table[] = {0, 1, 4, 9, 16, 25};

void main() {
    unsigned char value = lookup_table[3]; // 从地址 0x2000 + 3 读取值 9
}

重要注意事项和限制

• 不能初始化 __at指针变量：你不能使用 __at来定位一个指针，然后期望它指向某个地址。__at是用于定位变量本身的存储位置。
  • 错误：int * __at(0x40) p; // 这是错误的！
  • 正确：使用 __at定位一个普通变量，或者直接使用强制转换的指针来访问地址。
• 替代方案：使用指针：对于简单的、一次性的内存访问，使用强制转换的指针通常更灵活。

// 等同于 __xdata __at (0x8000) unsigned char buffer[16];
#define buffer ((unsigned char __xdata *) 0x8000)

void main() {
    buffer[0] = 10; // 访问地址 0x8000
}

• 存储空间必须匹配：你指定的地址必须在对应的存储空间范围内。例如，将变量 __at(0x1000)声明为 __data类型是无效的，因为 __data空间只有 128 字节（0x00-0x7F）。
• 链接器的角色：__at指令是由编译器处理的。它确保在生成目标文件时，该变量被赋予一个绝对的、固定的地址。链接器必须尊重这个要求，并且不能将其他内容放置在该地址。
• 不可移植性：由于 __at是编译器扩展，使用它的代码将无法直接移植到其他编译器（如 GCC、IAR、Keil）上。这些编译器通常有它们自己的扩展，如 @（IAR/Keil）或 __attribute__((address(0x8000)))（GCC 对于某些架构）。

特殊功能寄存器（SFR）

核心概念：什么是特殊功能寄存器？

特殊功能寄存器是内嵌在微控制器（MCU）或微处理器（CPU）内部的一组特定内存单元。你可以将它们理解为MCU的“控制开关”和“状态指示灯”。

• “寄存器”： 它们本质上是触发器或锁存器，是CPU能够直接、高速访问的存储单元，通常大小为1个字节（8位）。
• “特殊功能”： 与普通RAM（用于存储程序变量和数据）不同，每一个SFR都被预先赋予了特定的控制或状态监测功能。向SFR写入数据，意味着你是在配置MCU的某个硬件模块（如设置定时器的工作模式）；从SFR读取数据，意味着你是在获取某个硬件模块的状态（如查看串口是否收到了新数据）。

核心比喻：

把MCU想象成一个复杂的家电控制面板（比如洗衣机的控制板）。这个面板上有很多：

• 旋钮和按钮（可写的SFR）： 你转动“洗涤模式”旋钮（向SFR写入数据），就是在命令洗衣机内部的机械结构进行相应的动作。
• 指示灯和屏幕（可读的SFR）： “门已关”指示灯亮起（从SFR读取到数据），告诉你洗衣机的一个状态。

SFR就是MCU这个“智能家电”的硬件控制面板。

SFR与普通内存（RAM）的关键区别

关键区别解释：“副作用”

这是理解SFR最重要的概念。对于普通RAM，a = 0xFF;这个操作的意义仅仅是“将数字0xFF存入变量a所在的内存”。而对于SFR，P1 = 0xFF;这个操作除了将0xFF存入名为P1的寄存器外，更重要的是，这个操作会驱动MCU引脚输出高电平，可能点亮8个LED灯。这个“点亮LED”就是副作用。同样，读取一个SFR可能会清除某个状态标志位。

SFR的常见功能分类（以经典8051为例）

在8位单片机中，SFR的概念尤为突出。8051内核将SFR映射在RAM地址空间之上（地址0x80-0xFF）。

• 并行I/O端口控制：
  • P0, P1, P2, P3(地址 0x80, 0x90, 0xA0, 0xB0)
  • 功能： 向这些寄存器写入数据可以控制对应引脚输出高电平或低电平；读取它们可以获取引脚的电平状态。
• 中断系统控制：
  • IE(Interrupt Enable, 0xA8)： 总中断开关，以及各个外部、定时器、串口中断的单独使能开关。
  • IP(Interrupt Priority, 0xB8)： 设置各个中断源的优先级。
  • TCON(Timer Control, 0x88)： 包含外部中断的触发方式标志位。
• 定时器/计数器控制：
  • TMOD(Timer Mode, 0x89)： 设置定时器的工作模式（如16位自动重装、8位自动重装等）。
  • TCON(Timer Control, 0x88)： 包含定时器的启动/停止控制位。
  • TH0/TL0, TH1/TL1(0x8C-0x8D, 0x8E-0x8F)： 定时器0和1的计数寄存器。
• 串行通信控制：
  • SCON(Serial Control, 0x98)： 设置串口的工作模式（如同步/异步、波特率等）、发送和接收中断标志。
  • SBUF(Serial Buffer, 0x99)： 写入SBUF会启动数据发送；读取SBUF会获取刚接收到的数据。这是“副作用”的完美体现。
• 电源管理和辅助寄存器：
  • PCON(Power Control, 0x87)： 包含节能模式（空闲模式、掉电模式）的控制位。
  • AUXR(Auxiliary Register, 0x8E)： 现代增强型8051中用于扩展功能的寄存器，如选择定时器时钟源等。
• 累加器和程序状态字：
  • ACC(Accumulator, 0xE0)： 最核心的寄存器，大部分算术和逻辑运算都通过它进行。
  • PSW(Program Status Word, 0xD0)： 包含进位标志、辅助进位标志、溢出标志等，反映了ALU（算术逻辑单元）的运算状态。

如何在SDCC访问SFR？

SDCC 主要使用两个关键扩展关键字来操作 SFR：

• __sfr：用于声明一个 8 位的特殊功能寄存器。
• __sbit：用于声明 SFR 中可位寻址的单个位。

这些关键字是 SDCC 对标准 C 语言的扩展，专门用于应对微控制器（如 8051）的硬件编程需求。

__sfr关键字

__sfr关键字用于定义一个字节大小的特殊功能寄存器变量，并将其绑定到一个特定的地址。

__sfr __at(<地址>) <变量名>;

或者更常见的简化形式（前提是地址是唯一且已知的）：

__sfr <变量名> = <地址>;

功能与用途

• 它告诉编译器：“<变量名>不是一个在普通RAM中的变量，而是一个位于特定 <地址>的硬件寄存器。”
• 对该变量的任何读或写操作，都会被编译器直接翻译成对该地址的汇编指令（如 MOV指令），而不是对数据存储器的访问。

例1：定义一个自定义的SFR

// 方法一：使用 __at
__sfr __at (0x90) P1;

// 方法二：直接赋值（更简洁，更常用）
__sfr P1 = 0x90;

void main() {
    P1 = 0xF0; // 向地址 0x90 的端口写入 0xF0，控制硬件输出
    unsigned char status = P1; // 从地址 0x90 的端口读取输入状态
}

例2：使用标准头文件（强烈推荐）

你几乎不需要自己手动定义标准SFR。SDCC 为支持的芯片提供了头文件，这些头文件已经使用 __sfr关键字定义好了所有寄存器。

// 包含 8051 的标准 SFR 定义
#include <8051.h>

void main() {
    P1 = 0xFE; // P1 已在头文件中定义为：__sfr P1 = 0x90;
    TMOD = 0x01; // TMOD 已在头文件中定义
    // ...
}

查看 <8051.h>头文件，你会发现类似这样的代码：

__sfr P0   = 0x80;
__sfr SP   = 0x81;
__sfr DPL  = 0x82;
__sfr DPH  = 0x83;
__sfr PCON = 0x87;
__sfr TCON = 0x88;
__sfr TMOD = 0x89;
__sfr TL0  = 0x8A;
__sfr TL1  = 0x8B;
__sfr TH0  = 0x8C;
__sfr TH1  = 0x8D;
__sfr P1   = 0x90;
...

__sbit关键字

许多 SFR 支持位寻址，这意味着你可以直接操作寄存器中的某一个特定位，而不影响其他位。__sbit关键字就是用于访问这些可位寻址的位。主要有两种方式：

通过SFR变量和位号定义：

__sbit <位变量名> = <SFR变量> ^ <位号>;

<位号>是 0 到 7 之间的整数，代表第几位（0是最低位LSB）。

通过绝对地址定义：

__sbit __at(<绝对位地址>) <位变量名>;

8051 的位寻址区有自己独立的地址空间（0x00-0x7F）。这个地址是位的绝对地址，而不是字节地址。计算方式是：位地址 = 字节地址 + 位号。例如，P0.0 的位地址是 0x80 + 0 = 0x80；P0.1 是 0x81。

功能与用途

• 定义一个“位变量”，它可以像布尔值一样使用（0 或 1）。
• 对该变量的操作会生成高效的位操作汇编指令（如 SETB、CLR、JNB）。

例1：通过SFR和位号定义（最常用、最清晰）

#include <8051.h>

// 定义 P1.0 引脚为 LED
__sbit LED = P1 ^ 0;

// 定义 P3.2 引脚（INT0）为按键
__sbit KEY = P3 ^ 2;

void main() {
    LED = 1; // 关闭LED（假设高电平熄灭）

    while (1) {
        if (KEY == 0) {   // 如果按键被按下（低电平）
            LED = 0;      // 点亮LED
        } else {
            LED = 1;      // 熄灭LED
        }
    }
}

例2：通过绝对位地址定义

// P1 的字节地址是 0x90
// P1.0 的位地址是 0x90 + 0 = 0x90
__sbit __at (0x90) LED;

// P3 的字节地址是 0xB0
// P3.2 的位地址是 0xB0 + 2 = 0xB2
__sbit __at (0xB2) KEY;

这种方式可读性较差，除非有特殊需求，否则不推荐使用。

重要注意事项

volatile关键字

• 强烈建议在定义SFR时使用 volatile限定符。虽然SDCC的头文件可能没写，但自己定义时最好加上。
• volatile __sfr P1 = 0x90;
• 原因：volatile告诉编译器，这个变量的值可能会被硬件异步地改变（例如，引脚电平变化、定时器溢出等）。禁止编译器对该变量的访问进行优化（例如，将值缓存到寄存器中），确保每次读写都是真实的硬件操作。

地址范围

• 对于 8051，SFR 占据的字节地址范围通常是 0x80到 0xFF。
• 位地址范围是 0x00到 0x7F（这个地址是位寻址空间的地址，不是RAM地址）。

头文件是首选：

• 始终优先使用 SDCC 提供的标准头文件（如 <8051.h>、<stm8/stm8s.h>等），而不是自己手动定义。这些头文件已经为特定芯片完整且正确地定义了所有寄存器。

SDCC 高级应用与内存优化技巧

在资源受限的嵌入式环境中，精细控制内存布局是至关重要的。SDCC 提供了多种高级特性来帮助开发者实现这一目标。

结构体打包 (#pragma pack)

目的：消除结构体中的填充字节，以节省存储空间，代价是可能降低访问非对齐成员时的速度。

技巧：

• 使用 #pragma pack(1)指令指示编译器以 1 字节对齐方式打包结构体。
• 在定义完需要打包的结构体后，使用 #pragma pack()恢复默认对齐设置，避免影响其他代码。

// 强制编译器以1字节对齐方式编译后续结构体
#pragma pack(1)
typedef struct {
    uint8_t id;      // 1字节
    uint32_t value;  // 4字节
} SensorData_t;      // 总大小 = 5 字节 (无填充)
// 恢复编译器的默认对齐方式
#pragma pack()

SensorData_t myData;

注意：直接访问非对齐的 uint32_t value成员在某些架构上可能引发硬件异常或导致性能下降。如果担心此问题，应使用逐字节拷贝的方式访问数据。

精确指针类型声明

目的：显式指定指针本身及其所指向数据的存储空间，使编译器能生成最高效的寻址代码。

语法：<目标空间> <数据类型> * <指针自身空间> <指针名>

建议：始终明确指定指针的存储空间是提升代码效率和可预测性的最佳实践。

联合体(Union)与位域(Bit-field)共享内存

目的：通过联合体提供对同一块内存的多种访问方式，结合 __at可直接映射到硬件寄存器或特定地址。

typedef union {
    uint8_t Byte; // 以整个字节形式访问
    struct {
        uint8_t mode : 2;    // 低2位：模式
        uint8_t enabled : 1; // 第2位：使能标志
        uint8_t error : 3;   // 第3-5位：错误码
        uint8_t reserved : 2;// 高2位：保留位
    } Bits;
} StatusReg_t;

// 将联合体变量绝对定位到地址 0x50
__data __at(0x50) StatusReg_t SystemStatus;

void main() {
    SystemStatus.Byte = 0x00;        // 整体清零
    SystemStatus.Bits.mode = 0x3;    // 设置模式位
    SystemStatus.Bits.enabled = 0x1;  // 设置使能位
    // 此时 SystemStatus.Byte 的值应为 0x07 (0000 0111)
}

注意：位域的具体布局（位顺序）由编译器实现定义，如需跨平台移植，需谨慎使用。

查看与验证内存布局

目的：编译后检查变量、函数的绝对地址，确保其符合预期（如是否在预期内存段、有无地址冲突）。

方法：使用 SDCC 提供的工具链反查编译后的目标文件(.rel)或映射文件(.map)。

# 1. 编译源文件生成目标文件
sdcc -c main.c

# 2. 使用 sdobjdump 查看目标文件的详细符号表
sdobjdump -t main.rel

# 输出示例：
# 00000020  O __data   _fast_var       # DATA区内部地址 0x20
# 00001000  O __xdata  _network_buffer # XRAM 地址 0x1000
# 0000E000  R __code   _FONT_TABLE     # CODE 程序代码区地址 0xE000

扩展内存(XDATA)分页管理

目的：访问超出 64KB 地址空间的扩展存储器，常见于增强型 8051 芯片。

技巧：

• __far：用于声明位于任何 “Bank” 中的变量或指向它们的指针。编译器会生成额外的代码来处理 bank 切换，操作速度较慢。

__far uint8_t massive_buffer[128000]; // 一个远超64KB的数组
__far uint8_t * p; // 一个可指向任何Bank内存的指针

• __pdata：用于声明位于当前活动页的变量或指针，访问速度比 __far快，但只能访问有限的 256 字节 窗口。

__pdata uint8_t page_quick_buffer[256]; // 位于当前页的数组，可快速访问

核心概念：使用 __sfr关键字定义一个用于切换数据页的 SFR（例如 PMMODE或 DPP），在访问 __far数据前，先设置正确的数据页。

__sfr __at(0x92) DPP; // 假设数据页指针寄存器在0x92

void write_to_far_bank(uint8_t bank, uint16_t offset, uint8_t value) {
    uint8_t old_dpp = DPP;   // 保存当前数据页
    DPP = bank;              // 切换到目标数据页
    ((__pdata uint8_t *)offset)[0] = value; // 通过pdata指针快速写入
    DPP = old_dpp;           // 恢复原始数据页
}
