使用VSCode+PlatformIO开发51单片机

PlatformIO 是什么？

PlatformIO 是一个开源的跨平台物联网（IoT）开发环境，专注于嵌入式系统和微控制器开发。它集成了代码编辑、编译、调试、库管理和固件烧录等功能，支持 650+种开发板 和 40+种框架（如Arduino、ESP-IDF、STM32Cube、Raspberry Pi Pico等）。

核心功能与优势

• 多硬件平台支持
  • 主流架构：ARM Cortex-M（STM32、Nordic）、ESP32/ESP8266、AVR、RISC-V等。
  • 开发板兼容性：Arduino Uno、Raspberry Pi Pico、STM32 Nucleo、ESP32-C3等。
  • 传统芯片支持：通过自定义配置可支持51单片机。
• 集成开发工具链
  • 编译器：自动下载GCC、Clang、IAR等工具链。
  • 调试器：支持GDB调试（通过J-Link、ST-Link等硬件调试器）。
  • 烧录工具：兼容OpenOCD、py、STC-ISP等。
• 依赖管理与库生态
  • 库管理器：通过ini声明依赖，自动从PlatformIO Registry或GitHub拉取库。
  • 示例工程：内置数千个开源示例（如传感器驱动、通信协议实现）。
• 高效开发体验
  • 代码智能提示：基于Clang的代码补全和语法检查。
  • 远程开发：支持SSH和容器化开发（Docker集成）。
  • 单元测试：集成Unity测试框架，支持自动化测试。

与传统工具（如Keil）的对比

典型应用场景

• 多硬件平台开发：同一项目适配不同硬件（如ESP32和STM32共用代码）。
• 物联网设备开发：快速集成WiFi/蓝牙（ESP32）、传感器（BME280）和云服务（AWS IoT）。
• 开源协作：通过Git管理代码，依赖声明式配置（ini）确保环境一致性。
• 教育与实验：提供Arduino兼容性，适合新手快速上手嵌入式开发。

局限性

• 对传统芯片支持有限。部分老旧MCU（如STC89C51）需手动配置平台和工具链。
• 学习曲线。CLI和配置文件（ini）需一定学习成本。
• 调试依赖硬件。需额外调试器（如J-Link）实现高级调试功能。

PlatformIO的安装

安装必要工具

SDCC编译器（8051专用开源编译器）：

• Windows：从 SDCC官网 下载安装包。
• Linux/macOS：使用包管理器安装。

烧录工具 stcgal（用于STC单片机）： pip install stcgal

PlatformIO：在Vscode扩展市场中搜索PlatformIO进行安装

创建自定义STC89C51平台

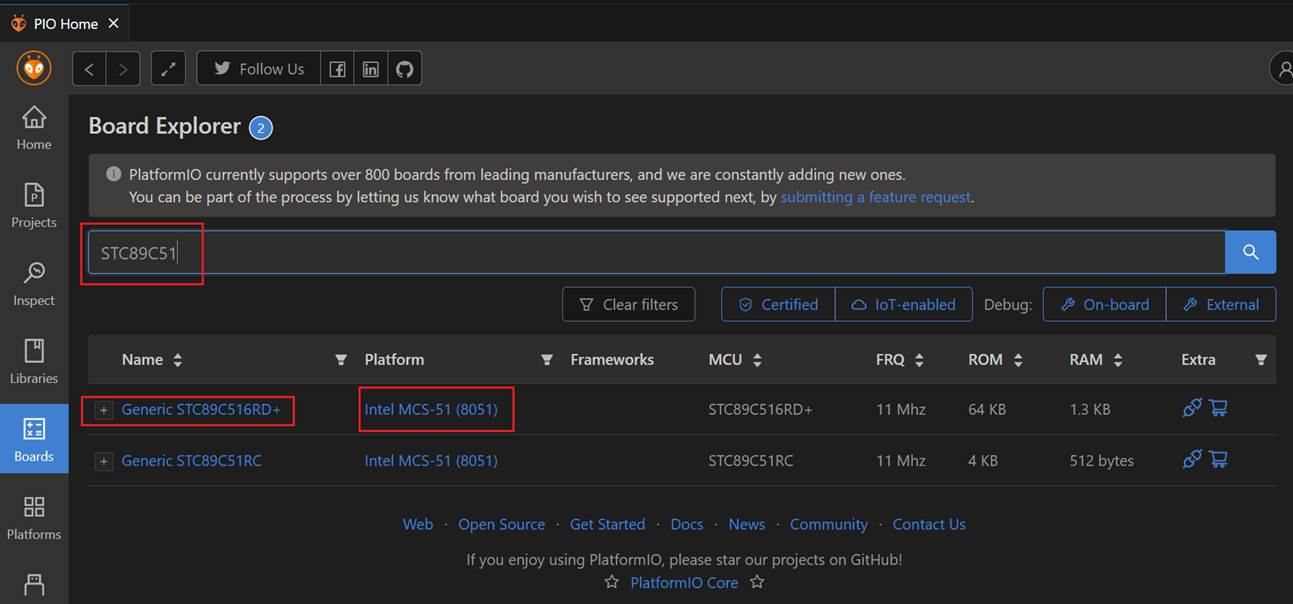

在PIO Home的Boards中搜索STC89C51，并安装Intel MCS-51(8051) Platform

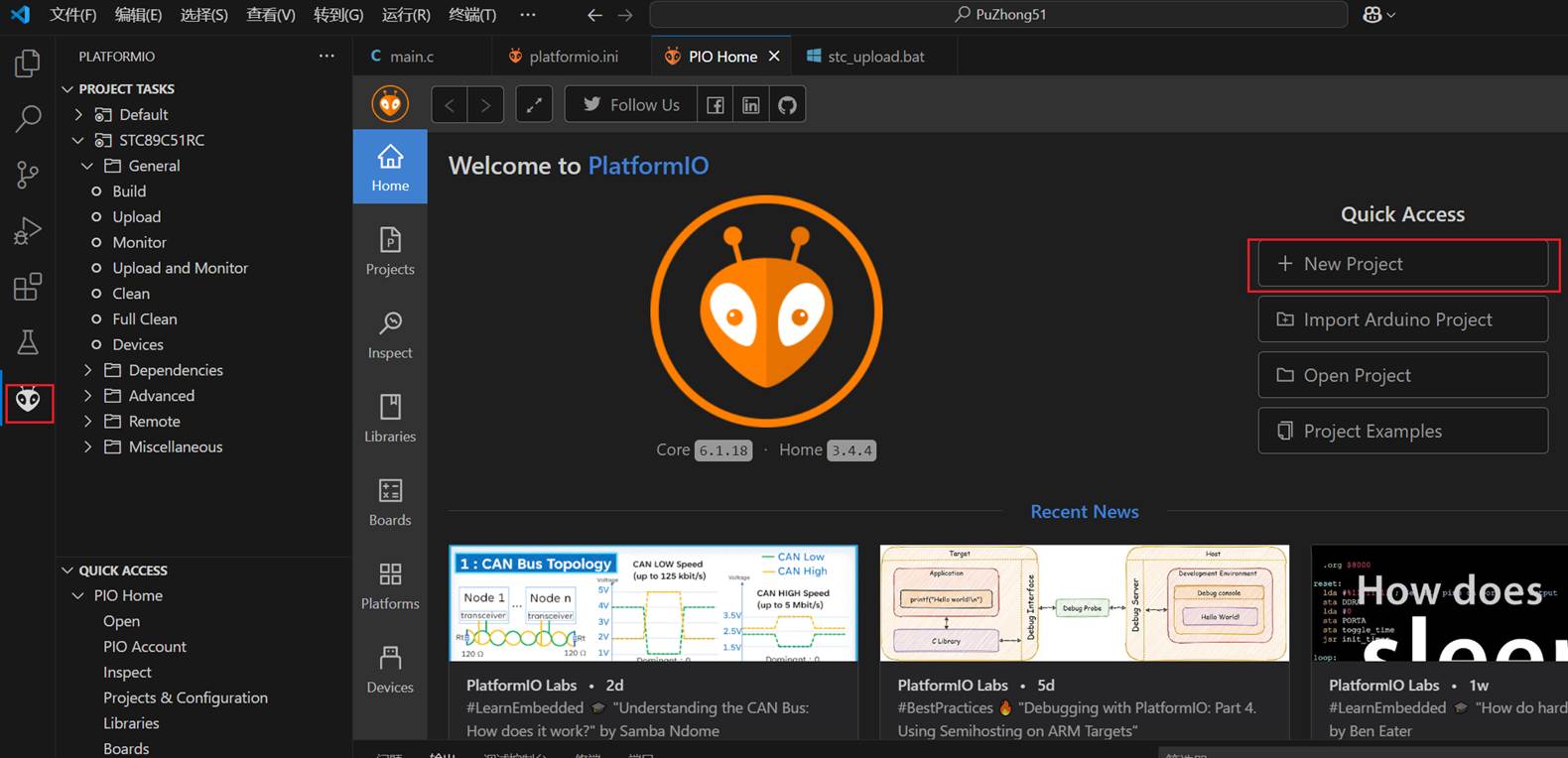

然后切换到Projects创建自己的项目。

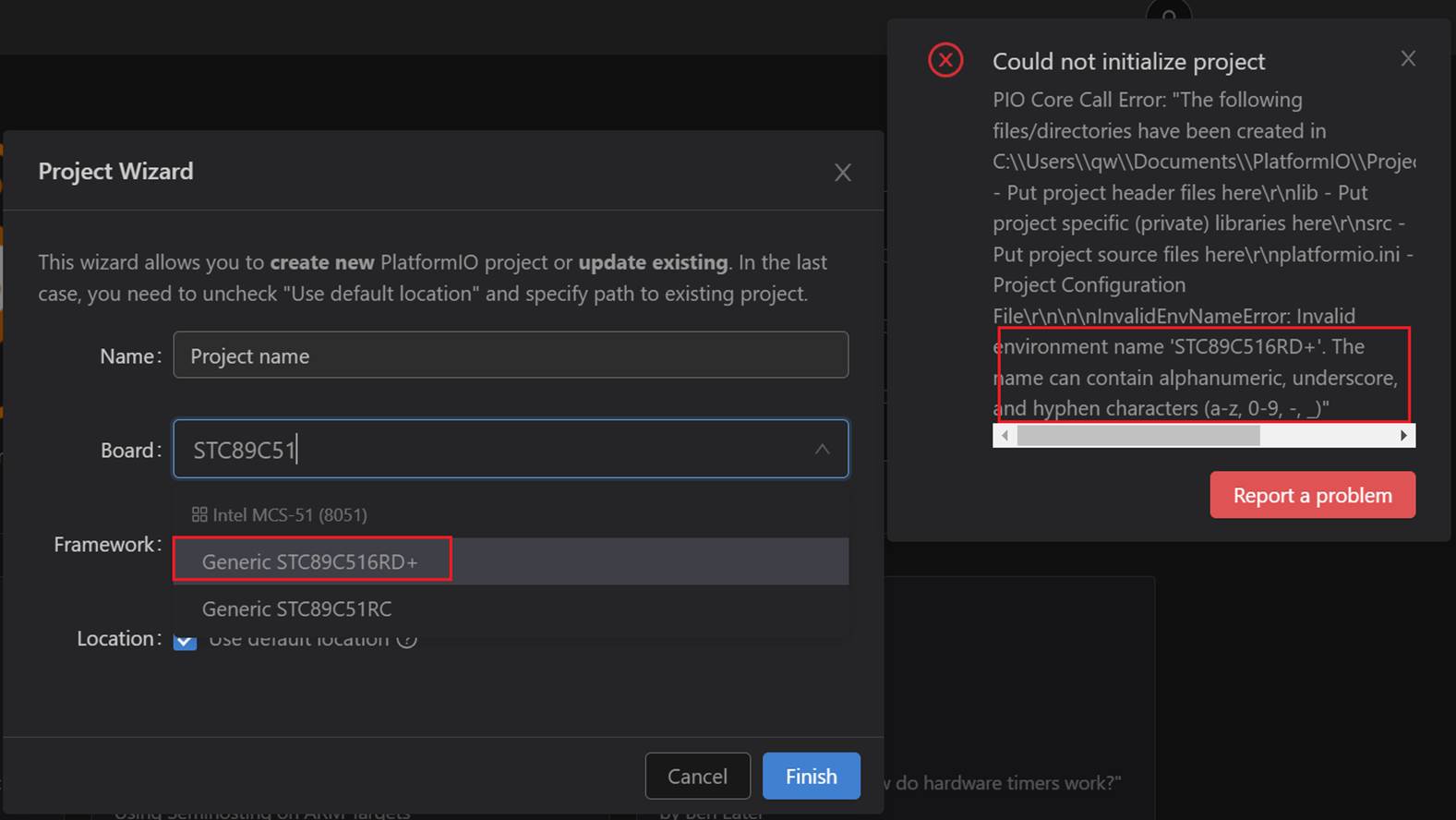

由于我使用的是STC 89C516RD+的芯片，创建项目时会报错，报错内容为：

Could not initialize project
PIO Core Call Error: "The following files/directories have been created in C:\\Users\\qw\\Documents\\PlatformIO\\Projects\\STC89C51\r\ninclude - Put project header files here\r\nlib - Put project specific (private) libraries here\r\nsrc - Put project source files here\r\nplatformio.ini - Project Configuration File\r\n\n\nInvalidEnvNameError: Invalid environment name 'STC89C516RD+'. The name can contain alphanumeric, underscore, and hyphen characters (a-z, 0-9, -, _)"

解决方案1：选择Generic STC89C51RC也能创建成功。芯片稍有区别，但能正常使用。

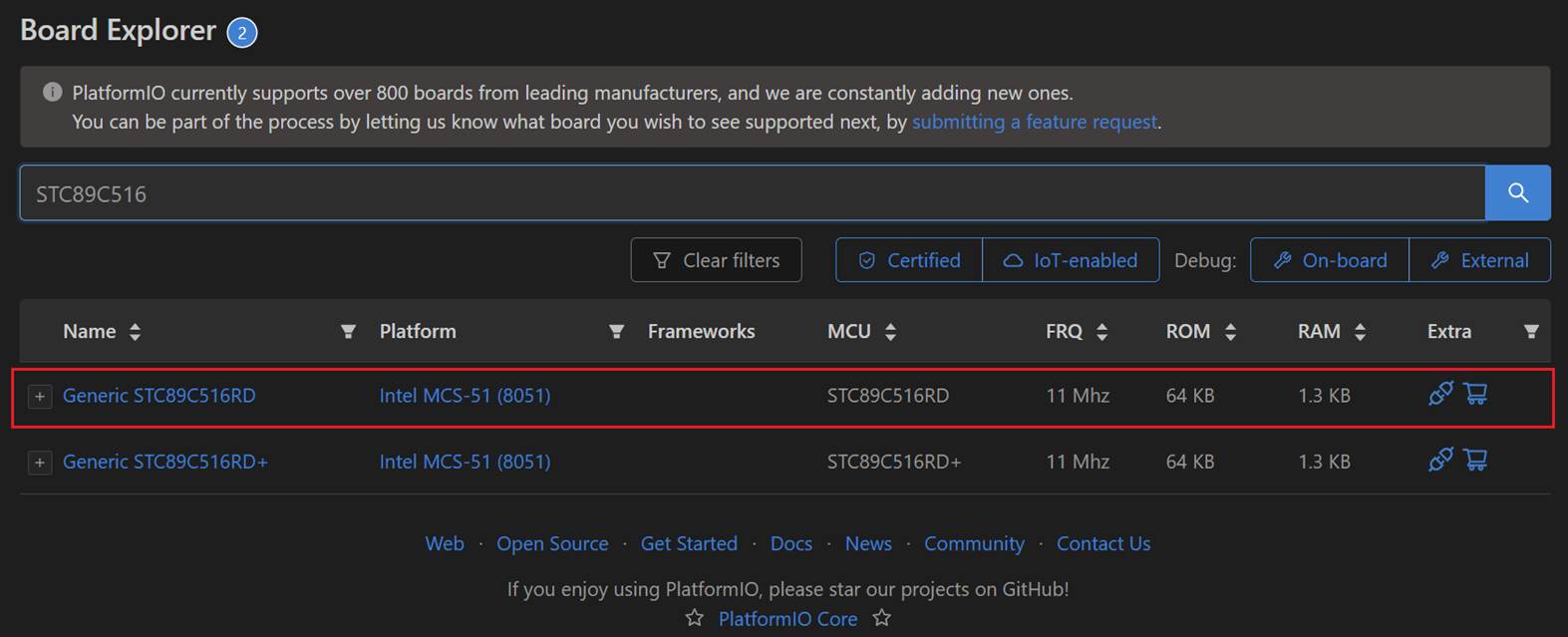

解决方案2：打开C:\Users\{username}\.platformio\platforms\intel_mcs51\boards，找到STC89C516RD+.json文件，复制并重命名为STC89C516RD.json，并去除文件内的+号。修改完毕后重新启动VSCode再次搜索就能找到STC89C516RD的型号。

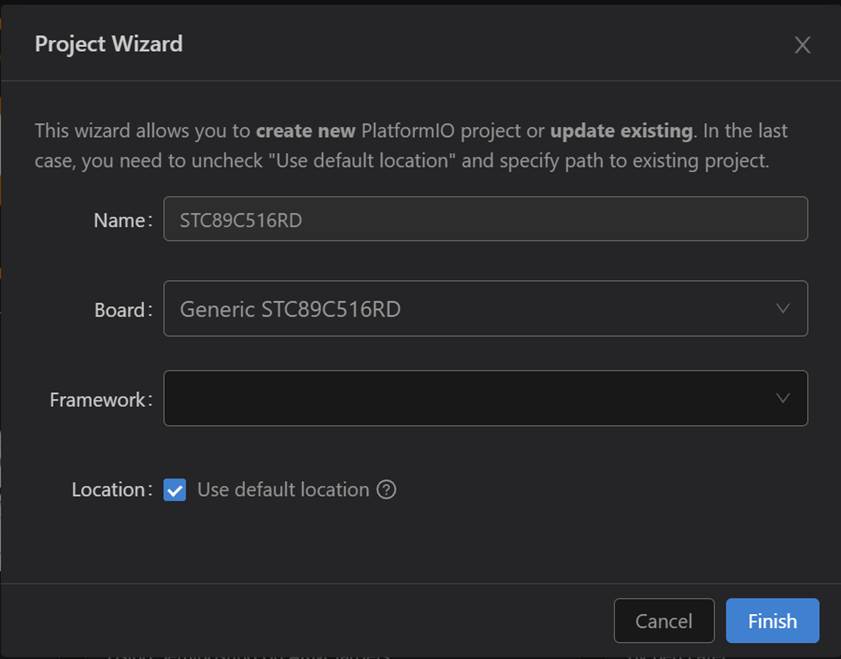

重新创建项目，创建项目的时候选择STC89C516RD即可。

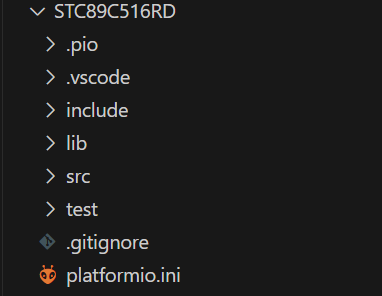

完成后生成如下项目：

配置 PlatformIO 项目

进入系统后报：

[2025/5/25 10:06:24] 无法使用 compilerPath 解析配置:“C:/Users/qw/.platformio/packages/toolchain-sdcc/bin/sdcc.exe”

解决方案，在platformio.ini中新增compiler_path（路径为一开始安装的sdcc的路径）

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

 [env:STC89C516RD]
platform = intel_mcs51
board = STC89C516RD
compiler_path = C:/Program Files/SDCC/bin/sdcc.exe

在src目录下新建main.c文件，文件内容为：

#include <8051.h>

void delay() {
    unsigned int i;
    for (i=0; i<30000; i++);
}
void main() {
    while (1) {
        P2 = 0x00;  // LED全亮
        delay();
        P2 = 0xFF;  // LED全灭
        delay();
    }
}

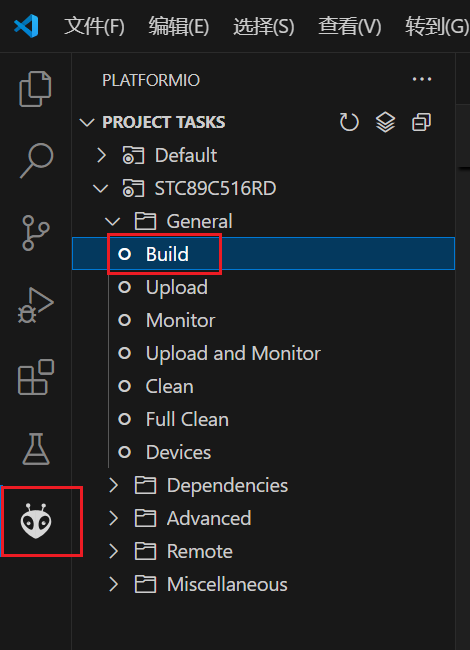

对代码进行编译：

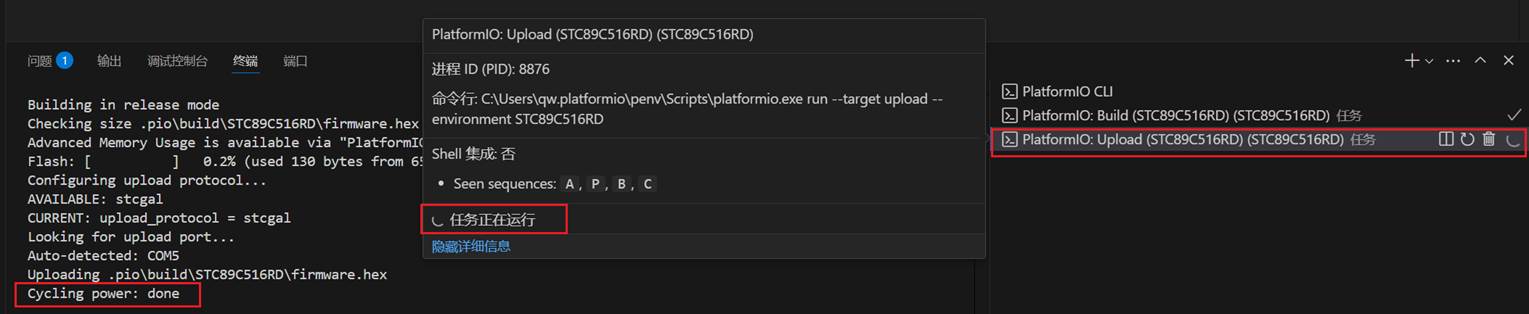

能够顺利完成编译，但当尝试进行Upload时发现卡住了。

经排查这里是stcgal的一个Bug，用户在上传时需要指定stcgal的协议参数-P stc89，否则上传会失败。尝试修改platformio.ini文件，新增upload选项：

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

[env:STC89C516RD]
platform = intel_mcs51
board = STC89C516RD
compiler_path = C:/Program Files/SDCC/bin/sdcc.exe

upload_protocol = stcgal
upload_port = COM5                ; 根据实际串口号修改（Linux/macOS为/dev/ttyUSB0）
upload_speed = 2400               ; 必须降低波特率[11,12](@ref)
build_flags = -D F_CPU=11059200   ; 与单片机晶振频率一致[6,12](@ref)
upload_flags = -P stc89                      ; 强制指定协议类型[4,8](@ref)

改完后重新尝试，报如下错误：

*  正在文件夹 STC89C516RD 中执行任务: C:\Users\qw\.platformio\penv\Scripts\platformio.exe run --target upload --environment STC89C516RD

Processing STC89C516RD (platform: intel_mcs51; board: STC89C516RD)
----------------------------------------------------------------------------------------------------------------------Verbose mode can be enabled via `-v, --verbose` option
CONFIGURATION: https://docs.platformio.org/page/boards/intel_mcs51/STC89C516RD.html
PLATFORM: Intel MCS-51 (8051) (2.2.0) > Generic STC89C516RD
HARDWARE: STC89C516RD 11MHz, 1.25KB RAM, 64KB Flash
PACKAGES:
 - tool-stcgal @ 1.110.0 (1.10)
 - tool-vnproch55x @ 1.0.220407
 - toolchain-sdcc @ 1.40400.0 (4.4.0)
LDF: Library Dependency Finder -> https://bit.ly/configure-pio-ldf
LDF Modes: Finder ~ chain, Compatibility ~ soft
Found 0 compatible libraries
Scanning dependencies...
No dependencies
Building in release mode
Checking size .pio\build\STC89C516RD\firmware.hex
Advanced Memory Usage is available via "PlatformIO Home > Project Inspect"
Flash: [          ]   0.2% (used 130 bytes from 65536 bytes)
Configuring upload protocol...
AVAILABLE: stcgal
CURRENT: upload_protocol = stcgal
Looking for upload port...
Using manually specified: COM5
Uploading .pio\build\STC89C516RD\firmware.hex
usage: stcgal.py [-h] [-e] [-a] [-A {dtr,rts}] [-r RESETCMD]
                 [-P {stc89,stc89a,stc12a,stc12b,stc12,stc15a,stc15,stc8,stc8d,stc8g,usb15,auto}]
                 [-p PORT] [-b BAUD] [-l HANDSHAKE] [-o OPTION] [-t TRIM] [-D]
                 [-V]
                 [code_image] [eeprom_image]
stcgal.py: error: argument -P/--protocol: invalid choice: ' stc89' (choose from 'stc89', 'stc89a', 'stc12a', 'stc12b', 'stc12', 'stc15a', 'stc15', 'stc8', 'stc8d', 'stc8g', 'usb15', 'auto')
*** [upload] Error 2
============================================= [FAILED] Took 1.20 seconds =============================================
 *  终端进程“C:\Users\qw\.platformio\penv\Scripts\platformio.exe 'run', '--target', 'upload', '--environment', 'STC89C516RD'”已终止，退出代码: 1。
 *  终端将被任务重用，按任意键关闭。

发现是stc89前多了空格导致的。删除空格再次尝试：发现还是卡住了，-P参数并没有被正确的解析到。

再次实验，通过命令行手动进行上传：stcgal -P stc89 -p COM5 -b 2400 .pio/build/STC89C516RD/firmware.hex

发现顺利进入流程，当Waiting for MCU, please cycle power: done时，重启开关即可。

针对命令行可顺利上传的表现，再次调整platformio.ini文件为：

; PlatformIO Project Configuration File
;
;   Build options: build flags, source filter
;   Upload options: custom upload port, speed and extra flags
;   Library options: dependencies, extra library storages
;   Advanced options: extra scripting
;
; Please visit documentation for the other options and examples
; https://docs.platformio.org/page/projectconf.html

[env:STC89C51RC]
platform = intel_mcs51
board = STC89C51RC
compiler_path = C:/Program Files/SDCC/bin/sdcc.exe

# 禁用默认烧录工具，启用自定义命令
upload_protocol = custom
# 自定义烧录命令（跨平台兼容）
upload_command = stcgal -P stc89 -p COM5 -b 2400 .pio/build/STC89C516RD/firmware.hex

调整单片机引用

在前面的实验代码中，我们使用了#include <8051.h>，为了更高的使用我们的芯片，我们需要从STC-IPS中导出一个型号对应的头文件。

注意这里需要选择SDCC格式头文件。将文件保存为STC89C516RD.h。并抢其复制到项目文件夹下的include目录下。

代码就可以修改为：

#include "STC89C516RD.h"

void delay() {
    unsigned int i;
    for (i=0; i<30000; i++);
}
void main() {
    while (1) {
        P2 = 0x00;  // LED全亮
        delay();
        P2 = 0xFF;  // LED全灭
        delay();
    }
}

解决IntelliSense无法理解SDCC的特殊语法

具体表现为：上面的代码能够正常编译，但是代码中P2下面会出现红色的波浪线提示，非常影响使用体验。原因是VS Code 的 IntelliSense 无法原生理解 SDCC 的特殊寄存器语法（如 __sfr __at），但我们可以通过配置让它正确识别这些定义。

我的解决方案：

在 STC89C516RD.h 中添加 IntelliSense 支持：

// STC89C52RC.h
#ifndef __STC89C52RC_H__
#define __STC89C52RC_H__

// 为 IntelliSense 定义伪关键字
#ifdef __INTELLISENSE__
    // 定义 SDCC 特殊关键字为 IntelliSense 可理解的格式
    #define __sfr volatile unsigned char
    #define __at(x)
    #define __bit unsigned char
    #define __critical
    #define __code
    #define __data
    #define __xdata
    #define __pdata
#endif

// 特殊功能寄存器定义
__sfr __at (0xA0) P2;
__sfr __at (0x80) P0;
__sfr __at (0x90) P1;
__sfr __at (0xB0) P3;

// 其他寄存器定义...
__sfr __at (0x98) SCON;
__sfr __at (0x99) SBUF;
__sfr __at (0x88) TCON;
__sfr __at (0x89) TMOD;

#endif

改完后一切就OK了。

特别注意：SDCC与 Keil的不一致

网上的很多示例代码都是keil的，在sdcc环境下并不能直接使用，所以需要进行一轮转化，比较简单的方式是使用deepseek这样的工具让他帮忙给你转化。

示例原始代码：

#include <REGX51.H>
#include <INTRINS.H>

void delay(unsigned int t) {
    while(t--);
}

void main() {
    int i; // Declare 'i' outside the loops
    P2 = 0xFE;
    while(1) {
        for(i = 0; i < 7; i++) { // Use pre-declared 'i'
            P2 = _crol_(P2, 1);
            delay(50000);
        }
        for(i = 0; i < 7; i++) { // Same here
            P2 = _cror_(P2, 1);
            delay(50000);
        }
    }
}

转换后的代码：

#include "STC89C516RD.h"
/*
 * SDCC兼容的8051流水灯程序 - 不使用intrins.h
 * 使用标准位操作实现循环移位功能
 *
 * 连接说明：P2口连接8个LED（共阳接法或串联限流电阻）
 * 初始状态：P2.0亮（0xFE: 11111110）
 * 效果：先左移7次（LED灯依次向左流动），然后右移7次（LED灯依次向右流动）
 */

/**
 * 自定义循环左移函数
 * @param c 输入的字节
 * @return 循环左移一位后的结果
 */
unsigned char custom_crol(unsigned char c) {
    // 1. 检查最高位(MSB)是否为1
    unsigned char msb = c & 0x80;

    // 2. 左移一位（最低位自动补0）
    unsigned char result = c << 1;

    // 3. 如果最高位为1，设置最低位为1
    if (msb) {
        result |= 0x01;
    }

    return result;
}

/**
 * 自定义循环右移函数
 * @param c 输入的字节
 * @return 循环右移一位后的结果
 */
unsigned char custom_cror(unsigned char c) {
    // 1. 检查最低位(LSB)是否为1
    unsigned char lsb = c & 0x01;

    // 2. 右移一位（最高位自动补0）
    unsigned char result = c >> 1;

    // 3. 如果最低位为1，设置最高位为1
    if (lsb) {
        result |= 0x80;
    }

    return result;
}

/**
 * 简单的软件延时函数
 * @param t 延时参数（值越大延时越长）
 */
void delay(unsigned int t) {
    while(t--);  // 空循环实现延时
}

void main() {
    unsigned char led = 0xFE;  // 初始值：11111110 (P2.0亮)
    int i;

    P2 = led;  // 初始化P2口

    while(1) {
        // 向左循环移动7次
        for(i = 0; i < 7; i++) {
            led = custom_crol(led);  // 自定义循环左移
            P2 = led;                // 更新P2口
            delay(50000);            // 延时
        }

        // 向右循环移动7次
        for(i = 0; i < 7; i++) {
            led = custom_cror(led);  // 自定义循环右移
            P2 = led;                // 更新P2口
            delay(50000);            // 延时
        }
    }
}

Happy Hacking！
