Mermaid流程图使用指南

Mermaid简介

Mermaid是一款基于JavaScript的图表生成工具，允许用户通过类似Markdown的简洁语法创建多种类型的图表。其核心优势在于文本驱动，用户无需使用图形界面即可生成专业图表，且支持与多种文档工具集成。

核心特性

文本化语法

使用纯文本描述图表结构，语法简洁直观（如 graphTD 表示流程图）。

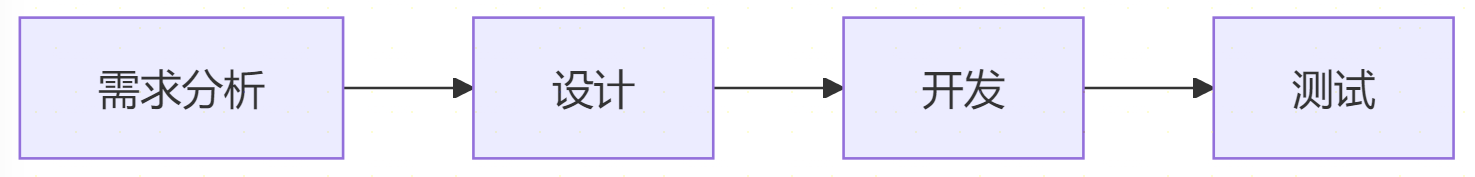

示例：

graphLR
A[需求分析]-->B[设计]
B-->C[开发]
C-->D[测试]

支持多种图表类型

• 流程图（Flowchart）：graphTD或 graphLR（横向/纵向布局）。
• 序列图（SequenceDiagram）：sequenceDiagram描述交互时序。
• 甘特图（GanttChart）：gantt展示项目时间线。
• 类图（ClassDiagram）：classDiagram显示类与关系。
• 状态图（StateDiagram）：stateDiagram-v2描述状态转换。
• 饼图（PieChart）：pie title标题展示数据比例。
• 用户旅程图（UserJourney）：journey可视化用户体验流程。

高度集成

• 文档工具：与Markdown、GitLab/GitHub、Confluence等无缝集成。
• 开发环境：VSCode、Obsidian等编辑器通过插件支持实时渲染。
• 自定义：可调整主题、颜色、字体等样式。

开源与跨平台

• 遵循MIT协议，完全免费且代码公开。
• 在线编辑器（live）无需安装，本地可通过npm或CDN引入。

使用场景

• 技术文档：在代码仓库中直接嵌入图表，保持文档与代码同步。
• 项目管理：用甘特图规划任务，或用看板图跟踪进度。
• 系统设计：绘制架构图、类图或序列图辅助设计评审。
• 数据分析：通过饼图、柱状图快速可视化数据分布。

快速入门

在线编辑：

访问Mermaid Live Editor，输入语法即时预览图表。

本地使用：

<!-- 引入Mermaid -->
<script src="https://cdn.jsdelivr.net/npm/mermaid@10/dist/mermaid.min.js"></script>
<script>mermaid.initialize({startOnLoad:true});</script>

<!-- 在pre标签中编写语法 -->
<pre class="mermaid">
graphLR
Start-->Stop
</pre>

Markdown集成：GitHub/GitLab等平台原生支持Mermaid，直接插入代码块：

```mermaid
sequenceDiagram
Alice->>Bob:Hello!
Bob-->>Alice:Hi!
```

进阶功能

• 自定义样式：通过CSS修改图表颜色、边框等。
• 交互性：结合JavaScript添加点击事件（如跳转链接）。
• 导出：支持导出为PNG、SVG或Markdown源码。

优势与局限

• 优点：
  • 版本友好：文本语法易于用Git管理，避免二进制文件冲突。
  • 轻量化：无需安装大型软件，适合敏捷开发。
• 局限：
  • 复杂布局需手动调整，灵活性不及专业工具（如draw.io）。
  • 学习曲线：需记忆语法规则，但比编程语言简单。

Mermaid语法使用教程

流程图（Flowchart）

基本语法

• 定义方向：graphTD（从上到下）、graphLR（从左到右）、graphRL（从右到左）、graphBT（从下到上）。
• 节点：
  • 默认节点：A[文本]→显示为矩形，内容为“文本”。
  • 圆角节点：B(文本)→圆角矩形。
  • 菱形节点：C{文本}→菱形。
  • 圆形节点：D((文本))→圆形。
• 连接线：
  • 实线：A–>B
  • 虚线：A-.->B
  • 加粗线：A==>B
  • 带文本的线：A–文本–>B

示例

graphLR
A[开始]-->B{条件判断}
B-->|是|C[执行操作]
B-->|否|D((结束))
C-->D

序列图（SequenceDiagram）

基本语法

• 参与者定义：participant 别名 as 显示名称（如participant A as 用户）。
• 消息箭：
  • 实线：A->B:消息
  • 虚线：B–>A:响应
  • 带箭头实线：A->>B:请求
  • 带箭头虚线：B–>>A:返回
• 激活/取消激活：activate B和 deactivate B（或用 +/- 简写）。
• 循环与条件：

sequenceDiagram
loop 循环条件
    A->>B: 消息
end
alt 条件分支
    B->>C: 分支1
else
    B->>D: 分支2
end

示例

sequenceDiagram
    participant U as 用户
    participant S as 服务器
    U->>S: 登录请求
    activate S
    S-->>U: 验证成功
    deactivate S

甘特图（Gantt Chart）

基本语法

• 标题与日期格式：gantt title 项目计划 dateFormat YYYY-MM-DD
• 定义任务：

section 阶段名称

任务名称: done, 任务ID, 开始日期, 结束日期

• 状态标记：done（完成）、active（进行中）、crit（关键任务）。

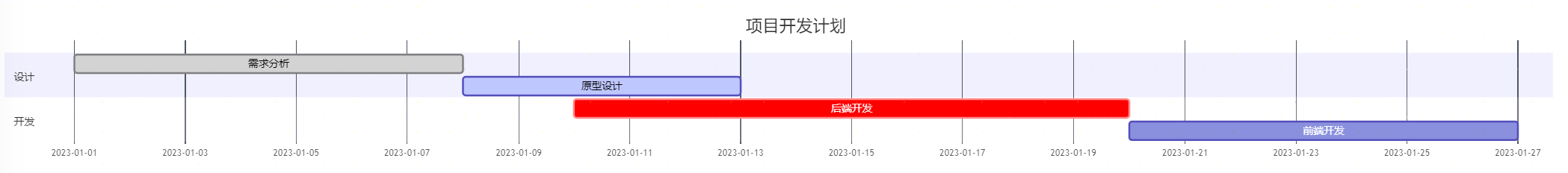

示例

gantt
    title 项目开发计划
    dateFormat YYYY-MM-DD
    section 设计
        需求分析: done, a1, 2023-01-01, 7d
        原型设计: active, a2, after a1, 5d
    section 开发
        后端开发: crit, a3, 2023-01-10, 10d
        前端开发: a4, after a3, 7d

类图（Class Diagram）

基本语法

• 类定义：class 类名 { 字段 类型 方法() }
  • 访问修饰符：+（public）、-（private）、#（protected）。
• 关系：
  • 继承：类A <|– 类B
  • 组合：类A *– 类B
  • 聚合：类A o– 类B
  • 依赖：类A ..> 类B

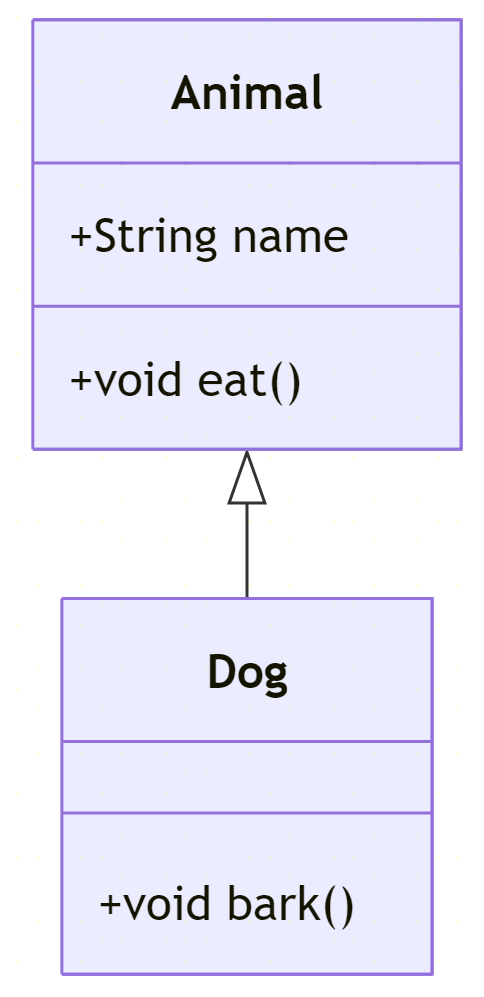

示例

classDiagram
    class Animal {
        +String name
        +void eat()
    }
    class Dog {
        +void bark()
    }
    Animal <|-- Dog

状态图（State Diagram）

基本语法

• 状态定义：state 状态名称 或直接使用 [*] 表示初始/终止状态。
• 状态转移：状态A –> 状态B: 转移条件
• 并发状态：使用 fork 和 join。

示例

stateDiagram-v2
    [*] --> 待机
    待机 --> 运行: 启动
    运行 --> 暂停: 暂停按钮
    暂停 --> 运行: 恢复按钮
    运行 --> [*]: 关闭

饼图（Pie Chart）

基本语法

• 标题与数据：

pie title 数据分布
    "分类1": 数值1
    "分类2": 数值2

示例

pie title 市场份额
    "苹果": 45
    "三星": 30
    "华为": 15
    "其他": 10

用户旅程图（User Journey）

基本语法

• 阶段与任务：

journey
    title 用户购物流程
    section 浏览
        用户: 查看商品详情: 5: 用户
        系统: 加载图片: 3: 系统
    section 下单
        用户: 点击购买: 2: 用户
        系统: 生成订单: 4: 系统

常见问题与技巧

注释与转义

• 注释：%% 这是注释
• 特殊字符转义：用 #quot; 表示双引号，<br> 换行。

自定义样式

<style>
    .mermaid node rect {
        fill: #f9f9f9;
        stroke: #333;
    }
</style>

导出图表

• 在线工具：使用Mermaid Live Editor 导出为SVG/PNG。
• VSCode：安装Mermaid插件，右键导出图表。

参考链接：

• 官方文档：Mermaid Documentation
• 交互练习：Mermaid Playground
• 示例库：GitHub Examples
