电子元器件之扬声器与蜂鸣器

扬声器

• 核心定义：
  • 扬声器是一种电声换能器，其核心功能是将电信号（特别是模拟音频信号）精确地转换成对应的声音（声波）。
  • 目标是尽可能忠实地再现原始声音信号，覆盖较宽的频率范围（人耳可听范围，通常 20Hz – 20kHz），具有较好的音质（保真度）。
• 工作原理：
  • 最常见的类型是动圈式扬声器：
    • 结构：主要由永磁体、音圈（线圈）、振膜（纸盆、金属盆、塑料盆等）和悬边/定心支片组成。
    • 工作过程：
      • 音频电信号通过音圈。
      • 音圈置于永磁体产生的强磁场中。
      • 根据弗莱明左手定则，通电的音圈在磁场中受力而运动。
      • 音圈的运动带动与其粘接在一起的振膜前后振动。
      • 振膜的振动推动周围的空气分子，从而产生与输入电信号波形相对应的声波。
    • 其他类型：还有压电扬声器（利用压电材料的逆压电效应）、静电扬声器（利用静电力驱动极薄的导电振膜）等，但动圈式是最主流、应用最广泛的。
  • 关键特性：
    • 宽频响：设计目标是覆盖较宽的频率范围。单一扬声器单元（如全频单元）或通过分频器组合多个单元（高音、中音、低音单元）来实现全频段覆盖。
    • 高保真：追求尽可能低的失真，还原声音的细节、动态和音色。
    • 需要驱动电路：通常需要音频功率放大器来提供足够的电流和电压驱动音圈运动。直接连接微控制器等弱信号源通常无法工作或声音极小。
    • 可重现复杂波形：能够播放音乐、语音、自然声等任何包含在音频带宽内的复杂声音信号。
    • 方向性：声音辐射具有一定的方向性，尤其在较高频率时。
    • 尺寸多样：从微型耳机单元到大型舞台音响扬声器，尺寸跨度极大。
  • 主要应用：
    • 音响系统（家庭影院、Hi-Fi音响、舞台音响）
    • 电视机、电脑、多媒体音箱
    • 耳机、耳塞
    • 汽车音响
    • 公共广播系统
    • 手机、平板电脑（用于免提通话、媒体播放）
    • 任何需要播放高质量或复杂声音的场合。

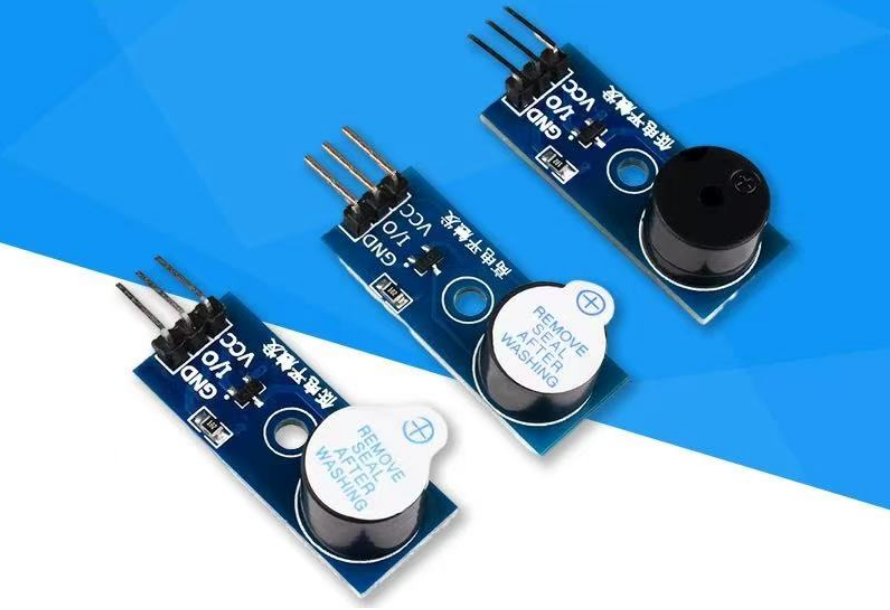

蜂鸣器

• 核心定义：
  • 蜂鸣器是一种一体化电子发声器件，设计用来产生简单、预定义的声音，通常是单一频率的连续音调或间歇的滴滴声。
  • 主要目的是发出提示音、警报声或状态指示音，而非高保真地再现复杂音频。其声音频率范围通常较窄。
• 工作原理与分类：
  • 主要分为两大类：
    • 有源蜂鸣器：
      • 结构：内部包含一个振荡器电路（产生固定频率的信号）和一个发声元件（通常是压电陶瓷片或电磁线圈+振膜）。
      • 工作过程：只需要提供直流电压（通常是 3V, 5V, 12V 等常见电压）。一旦通电，内部的振荡器自动工作，驱动发声元件产生固定频率的声音（如 2kHz, 4kHz）。音调不可变。
      • 特点：使用简单（两根线，接电源正负极），发声频率由内部振荡器决定。
    • 无源蜂鸣器：
      • 结构：只包含发声元件（压电陶瓷片或电磁线圈+振膜），没有内置振荡器电路。
      • 工作过程：需要外部提供交变信号（通常是方波、正弦波或脉冲信号）来驱动。发声的频率完全由外部驱动信号的频率决定。改变驱动信号的频率，就能改变音调。
      • 特点：使用相对复杂（需要外部振荡电路或微控制器生成驱动信号），但音调可编程，能产生简单的旋律。
    • 发声元件类型：
      • 压电式蜂鸣器：
        • 利用压电陶瓷片的逆压电效应：施加交变电压使其产生机械形变振动，带动金属片或空腔发声。
        • 优点：功耗低、寿命长、结构简单、成本低、频率通常较高（几kHz）。
        • 缺点：声音通常较尖锐，低频响应差。
      • 电磁式蜂鸣器：
        • 原理类似微型动圈扬声器：交变电流通过线圈产生交变磁场，与永磁体相互作用，驱动铁质振片（簧片）振动发声。或者利用电磁铁间歇性吸合/释放振片发声（产生“嘀嗒”声）。
        • 优点：音量可能更大（尤其在较低电压时），声音相对柔和些。
        • 缺点：功耗相对较高，有机械触点（部分类型）可能存在寿命问题，体积可能稍大。
      • 关键特性：
        • 简单音调：产生单一频率或简单组合（如滴滴声）的声音。
        • 使用便捷（尤其有源）：有源蜂鸣器接线简单，通电即响。
        • 功耗低（尤其压电式）：非常适合电池供电设备。
        • 体积小巧，成本低廉：通常比同等声压级的扬声器便宜且小巧。
        • 声音单调：无法播放音乐、语音等复杂声音（无源蜂鸣器通过复杂编程可模拟极简单的旋律，但效果有限且不保真）。
        • 方向性：声音也有一定方向性。
      • 主要应用：
        • 家用电器（洗衣机完成提示、微波炉计时结束）
        • 计算机（主板开机自检提示、机箱报警）
        • 安防设备（烟雾报警器、防盗报警器）
        • 医疗设备（监护仪报警）
        • 工业设备（状态指示、故障报警）
        • 电子玩具
        • 电子仪表、考勤机
        • 任何需要发出简单提示音或警报音的场合。

扬声器 vs 蜂鸣器 核心对比总结

简单来说

• 你需要播放音乐、人声、电影音效或任何需要高保真、宽频响的声音时，选择扬声器，并准备好驱动它的功放电路。
• 你只需要发出“滴滴”声、“哔哔”声警报或简单的提示音时，选择蜂鸣器（优先考虑简单易用的有源蜂鸣器，或者需要改变音调时选择无源蜂鸣器）。

理解它们之间的区别对于在电子设计中选择合适的发声器件至关重要。

面包板实验扬声器如何选择？

选择面包板实验用的扬声器时，需要考虑以下几个关键因素，以确保其易于连接、安全可靠并能满足实验需求：

• 接口类型：必须是直插引脚
  • 核心要求： 面包板实验的关键是扬声器必须带有直插引脚（通常是两个引脚），可以直接插入面包板的孔中，无需焊接（或只需简单焊接在引脚上）。
  • 避免： 不要选择只有导线、焊盘、接线柱或需要焊接导线的扬声器。这些在面包板上使用非常不便且不稳定。
• 扬声器类型：
  • 动圈式扬声器：
    • 优点： 音质相对较好（尤其低频），更接近我们常见的喇叭声音。适合播放音乐、语音等需要一定音质的场合。
    • 缺点： 通常需要较大的驱动电流（功率）才能发出足够响的声音。不能直接用微控制器（如 Arduino）的数字引脚驱动（电流太小），需要额外的驱动电路（如晶体管放大电路或小功率功放芯片）。
    • 典型参数： 阻抗 8Ω 最常见，也有 4Ω, 16Ω；功率25W, 0.5W 适合面包板实验。
  • 压电式蜂鸣器/扬声器：
    • 优点：
      • 驱动简单： 需要电流极小，可以直接用微控制器（如 Arduino）的数字引脚驱动（虽然声音可能不大），或者通过一个简单的晶体管开关驱动就能获得很大音量。
      • 高阻抗： 对驱动电路的电流要求很低。
      • 体积小，价格便宜。
    • 缺点：
      • 音质尖锐： 声音通常很尖锐、单薄，类似蜂鸣声，缺乏低频，不适合播放音乐。
      • 频率响应窄： 主要在较高频率（几千Hz）发声效率高。
    • 注意区分：
      • 无源压电蜂鸣器： 需要外部提供振荡信号才能发声。最适合面包板实验，你可以完全控制频率（音调）。
      • 有源压电蜂鸣器： 内部自带振荡电路，通电就响（固定频率或音调）。可玩性低，不适合需要改变音调或播放声音的实验。
    • 功率：
      • 面包板及其连接线能承受的电流有限（通常建议每条线路不超过 500mA）。
      • 选择小功率扬声器，5W 或更低（如 0.25W）是最常见且安全的选择。功率过大不仅面包板吃不消，驱动电路也更复杂，容易损坏元件。
    • 阻抗：
      • 动圈式： 8Ω 是最常见、最容易匹配驱动电路（如功放芯片）的阻抗值。4Ω 需要更大电流，16Ω 需要更高电压，在面包板小功率实验中，8Ω 是首选。
      • 压电式： 阻抗非常高（可视为容性负载），对阻抗匹配要求不高，主要关注驱动电压。
    • 尺寸：
      • 面包板空间有限。选择直径较小的扬声器，常见的有 28mm, 35mm, 40mm。20mm – 40mm 是比较适合面包板的尺寸。太大不仅占地方，驱动起来也更困难。
    • 实验目的：
      • 只需要发出“哔哔”声（报警、提示音）： 无源压电蜂鸣器 是最简单、最经济的选择。驱动容易，音量够大。
      • 需要播放简单的音调、旋律： 无源压电蜂鸣器 或 小功率（25W-0.5W）8Ω 动圈扬声器 都可以。压电驱动简单但音质差；动圈音质稍好但需要驱动电路。
      • 需要播放语音片段或简单音乐（追求稍好音质）： 小功率（25W-0.5W）8Ω 动圈扬声器 是更好的选择，但必须搭配驱动电路（如基于晶体管的小功放或 PAM8403 等功放模块）。

总结推荐选择：

• 最通用、易用（适合大多数基础实验）：
  • 小尺寸（如 28mm-40mm）的25W 或 0.5W、8Ω 动圈式扬声器 + 一个简单的晶体管放大电路（如 NPN 三极管 8050 + 电阻） 或 一个小功率功放模块（如 PAM8403）。
  • 无源压电蜂鸣器（带直插引脚）： 用于报警、提示音、简单音调实验。驱动最简单（可直接接数字IO口，加个限流电阻更安全）。
• 追求最简单驱动（仅需提示音）：
  • 无源压电蜂鸣器（带直插引脚）： 首选。
• 追求稍好音质（播放音乐/语音）：
  • 小尺寸（如 28mm-40mm）的25W 或 0.5W、8Ω 动圈式扬声器 + 驱动电路（晶体管功放或功放模块）： 必须。

购买时注意点：

• 明确标注“直插引脚”或“适用于面包板”。
• 查看产品图片，确认引脚是直的、适合插入面包板的。
• 注意引脚间距是否标准（通常是54mm / 0.1英寸），以便轻松插入面包板。
• 如果是动圈扬声器，确认功率（如5W）和阻抗（如 8Ω）。
• 如果是压电蜂鸣器，确认是“无源”。

简单驱动方案参考：

• 驱动无源压电蜂鸣器： 微控制器 IO 口 -> 串联一个 100Ω – 1kΩ 电阻 -> 蜂鸣器+ -> 蜂鸣器- -> GND。 (IO口直接输出高低电平或PWM波控制音调)。
• 驱动小功率动圈扬声器（基础放大）：

Vcc (5V) -> [扬声器+] -> [扬声器-] -> [NPN三极管集电极C]
                     三极管发射极E -> GND
                     三极管基极B -> [1kΩ电阻] -> 微控制器 PWM/信号引脚

(注意：这是一个非常基础的共发射极放大，效率不高，但简单可用。更推荐使用专用小功放芯片或模块如 LM386, PAM8403 等以获得更好效果和音量)

选择时根据你的具体实验需求（音质要求、驱动复杂度、预算）和手头已有的驱动元件来决定。对于入门和大多数基础实验，无源压电蜂鸣器或小功率动圈扬声器加简单驱动电路都是可行的选择。
