51单片机学习之晶振

什么是晶振？

在单片机系统中，晶振（Crystal Oscillator） 是提供精准时钟信号的核心元件，相当于整个系统的“心脏”或“节拍器”。单片机内部所有操作（指令执行、数据传输、定时等）都需要按照精确的时间节奏进行，晶振就是这一节奏的源头。

晶振是什么？

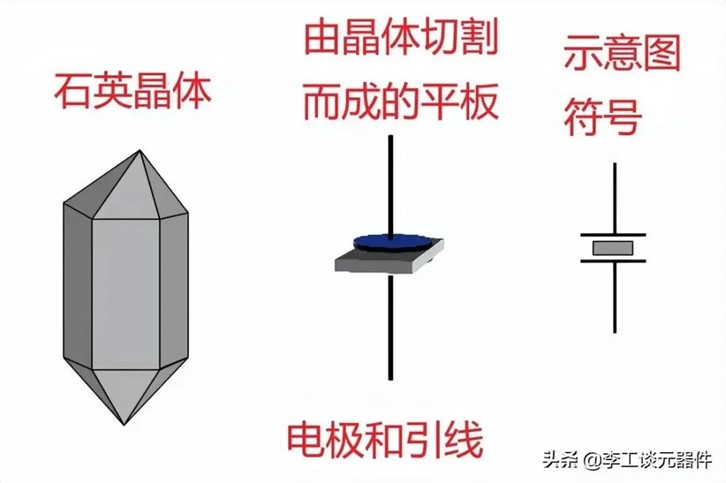

物理形态：通常是一个银色的金属外壳圆柱体或长方形封装（如下左图），内部封装了石英晶体片和电极。

开发板上常见的无源晶振（两边接电容）和有源晶振（四脚封装）

工作原理 – 压电效应：石英晶体具有压电效应：施加电压时晶体会机械形变；机械挤压时又会产生电压。通过电路激励，晶体能以固有频率高频振动（如 8MHz, 12MHz, 16MHz），输出稳定频率的方波信号。

晶振的两种类型

晶振在单片机中的作用

• 系统主时钟（HSE）：为CPU内核、总线、外设提供基准工作频率（如STM32常用8MHz晶振，通过PLL倍频到72MHz）。公式：CPU执行速度 = 晶振频率 × 时钟树配置倍数
• 实时时钟（RTC）：为低功耗计时模块提供768KHz时钟（该频率便于分频得到1Hz秒信号：32768=2^15）。
• 通信时序基准：串口波特率、SPI/I2C速度、USB传输等依赖精准的时钟信号同步。

关键参数解析（选型必看！）

• 频率（Frequency）：单位为赫兹（Hz）。常用值：4MHz、8MHz、12MHz（51/STM32主频），768KHz（RTC）。
• 精度（Tolerance）：
  • 单位为ppm（百万分之一）。±20ppm = 误差002%。
  • 精度越高通信越稳定（如WiFi模块需±10ppm）。
• 负载电容（Load Capacitance – CL）：
  • 仅无源晶振需匹配（如12pF, 20pF）。
  • 外接电容值必须匹配晶振要求，否则频率偏移甚至停振！
• 工作温度范围：-40℃~85℃（工业级）比0℃~70℃（民用级）更宽。

电路设计避坑指南

• 晶振远离干扰源：避免靠近电源、电机、射频模块，防止电磁干扰导致频率抖动。
• 电容匹配必须准确：使用与晶振规格书要求一致的电容（精度±5%）。
• 走线尽量短：晶振到单片机引脚距离越短越好，减少寄生电容。
• 并联电阻问题：某些单片机需在晶振两端加1MΩ电阻（帮助起振），参考数据手册！
• 示波器测量注意：探头阻抗会影响频率（建议用10X衰减档位）。

51单片机使用的晶振

在51单片机（如经典的STC89C52RC）中选择11.0592MHz或12MHz晶振，核心区别在于波特率计算的精度和定时器时序，直接影响串口通信的稳定性和定时器精度。

关键区别对比表

核心原理解析

波特率误差问题

51单片机的串口波特率由定时器T1（工作模式2）生成，公式为：波特率 = (晶振频率) / (12 × (256 – TH1) × 波特率分频)

• 0592MHz的优势：可被整除常见波特率（如9600、115200），误差≈0%。计算示例（9600bps）：TH1 = 256 – (11059200) / (12 × 32 × 9600) ≈ 253 (0xFD) → 实际波特率误差 = 0%
• 12MHz的缺陷：计算结果通常非整数，需强制取整TH1，导致误差累积。计算示例（9600bps）：理论TH1 = 256 – 12000000/(12×32×9600) ≈ 252.745 → 取整TH1=25。实际波特率 = 12000000/(12×32×(256-253)) = 10416bps → 误差达5%！

结果：若使用12MHz晶振，波特率>4800bps时误差可能超3%（RS-232协议要求误差<2%），导致数据乱码。

定时器精度问题

51单片机的定时器由晶振经12分频驱动（每12个时钟周期计数器+1）：定时时间 = (65536 – TH0×256 + TL0) × (12 / 晶振频率)

12MHz的优势：每1MHz对应1μs周期，计算简单：

// 例如：12MHz下50ms定时
TH0 = (65536 - 50000)/256;  // 50000μs=50ms
TL0 = (65536 - 50000)%256;  // 计算结果为整数

11.0592MHz的妥协：50ms定时需计算：(12/11.0592)×50000≈54,246 → 非整数，需近似处理（误差约0.12%）。

结论：

• 串口通信 → 必须选0592MHz
• 纯定时控制（如LED闪烁、电机PWM）→ 12MHz更简单精准

实际项目中的选择策略

冷知识：为什么是11.0592？

11.0592MHz = 115200 × 96，设计师故意让它可以整除115200、57600、38400等2ⁿ倍波特率，从根源解决通信问题。

什么是波特率？

核心定义：通信的“节奏大师”

想象两个人在打旗语沟通：

• 信息内容：挥舞的旗子代表什么含义（数据位）。
• 沟通节奏：彼此约定好每秒挥舞旗子多少次。这个“每秒挥舞的次数”就是波特率。在串行通信中：波特率 = 每秒传输的符号数 (Symbols per second – baud)。

关键区分：波特率 vs 比特率 (Bit Rate)

• 波特率 (Baud Rate)： 每秒传输的符号(Symbol)数量。
• 比特率 (Bit Rate)： 每秒传输的二进制位(Bit)数量。
• 两者关系：比特率 (bps) = 波特率 (baud) × 每个符号包含的比特数 (bits per symbol)
• 在单片机最基本的UART串口通信中 (N81格式下)：
  • 每个符号(Symbol)就是1个比特(Bit)（只有0或1两种状态）。
  • 所以此时：波特率 = 比特率。
  • 例如：9600 baud = 每秒传输9600个符号 = 每秒传输9600个bit (9600 bps)。
• 在高级调制方式中（如电话Modem、无线电）：
  • 一个符号(Symbol)可以代表多个比特(Bit)。比如4种相位变化可能代表00, 01, 10, 11 (2 bits/symbol)。
  • 此时：比特率 = 波特率 × 2。波特率不变，传输的数据量翻倍。

在嵌入式领域（尤其是51/STM32的UART、I2C、SPI等），我们通常说“波特率”，并且在最简单的异步串口(N81)下，它就是比特率，指每秒传输多少位(bit)。

为什么51单片机特别关注波特率？

51单片机内置了UART (Universal Asynchronous Receiver/Transmitter – 通用异步收发器) 硬件模块，用于通过串口与电脑或其他设备通信。通信双方必须严格遵守相同的波特率，否则接收方会因采样时机错误而读取到乱码。

波特率在UART帧结构中的应用

UART一帧数据通常包含：

• 起始位 (Start Bit)： 1个符号时间，固定为低电平 (0)。用于告知接收方“数据来了，准备好采样”。
• 数据位 (Data Bits)： 通常8位 (8个符号时间)，也可配置为5-9位。代表实际传输的数据 (1个字节)。
• 校验位 (Parity Bit, 可选)： 1个符号时间，用于简单的错误检测（奇校验/偶校验）。
• 停止位 (Stop Bit(s))： 通常1或2个符号时间，固定为高电平 (1)。标志一帧数据结束。

波特率的角色：它决定了每个符号（包含起始位、每个数据位、校验位、停止位）的持续时间（周期）。

• 波特率 = 9600 baud：符号持续时间T = 1 / 波特率 = 1 / 9600 ≈ 104.166 μs (微秒)。
• 起始位的低电平要持续166 μs。
• 第一位数据位的电平持续166 μs后，接收方才会采样判断是0还是1。
• 以此类推，直到所有数据位、校验位和停止位结束。
• 波特率 = 115200 baud：T = 1 / 115200 ≈ 8.68 μs，速度更快，传输一帧数据所需的总时间更短。

51单片机波特率的产生 – 根源在晶振！

51单片机自身没有独立的波特率发生器。其UART所需的波特率是由定时器T1（工作在模式2：8位自动重载）产生的！计算公式如下：

波特率 = (晶振频率) / (12 × (256 – TH1) × 波特率分频系数)

• 晶振频率 (Fosc)： 系统的主时钟频率，如12MHz或0592MHz。
• 12： 51单片机经典的12时钟周期=1个机器周期架构。UART使用机器周期计时。
• (256 – TH1)： 定时器T1的重装载值（TH1是寄存器里的值）。它决定了定时器计数的溢出周期。
• 波特率分频系数 (SMOD)：
  • PCON寄存器中的SMOD位可以控制分频。
  • 当SMOD=0时，分频系数=16（最常用）。
  • 当SMOD=1时，分频系数=32。
  • 公式中通常写作32 / (2^{SMOD})： SMOD=0时为32/1=32？注意标准写法是32 / (2^{SMOD})？ 更清晰写法是：
    • 常用SMOD=0配置： 分频系数 = 16
    • 常用SMOD=1配置： 分频系数 = 32
  • 大部分例程默认SMOD=0，故公式常简写为：波特率 = Fosc / (12 × 32 × (256 – TH1))

核心痛点：TH1必须是整数！

TH1是一个8位寄存器，只能取0-255的整数值。这导致：

• 理论计算值非整数： 将期望的波特率和晶振频率代入公式反算TH1 = 256 – (Fosc) / (12 × 波特率分频系数 × 期望波特率)。这个(Fosc) / (12 × 波特率分频系数 × 期望波特率)的结果可能不是整数。
• 强制取整： 开发者只能选择最接近的整数赋值给TH1。
• 实际波特率误差： 强制取整后的TH1代入公式算出的实际波特率不等于期望的波特率。

误差容忍度：RS-232标准要求误差小于±2%

通信要稳定，实际波特率相对理论波特率的误差不能太大。UART接收方在每位数据的中间点采样。如果双方波特率有误差，采样点会逐渐偏移。当偏移超过一定范围，就可能采样到错误的值。

严重性： 一个常见的8位数据帧（含起始停止位共10位）如果波特率误差达到10%，接收方在第10位采样时，已经偏移了整整1位的时间，几乎必然出错！对于N81格式的10位一帧，误差最好控制在<3%，尤其要求<2%。

波特率的数值是怎么确认的？

波特率数值（如9600、115200）并非随机设定，而是通信系统中工程实践、技术演进与物理限制共同作用的结果。理解这些数值背后的逻辑，能让你在调试串口时更得心应手。

历史根源：从电报到标准化

波特率（Baud Rate）最早源于电报时代，表示每秒传输的符号数。现代异步串行通信（UART）延续了这一概念：

• 早期电传打印机（TTY）：使用机械结构，波特率固定为 75 或 110（如Model 33终端）。
• IBM PC标准化：1980年代，IBM PC将 9600 bps 设定为串口（COM口）的默认速率，因其在当时的硬件条件下能兼顾速度和稳定性。
• 二进制倍数增长：为简化系统设计，后续速率遵循 2的幂次增长（9600 → 19200 → 38400 → 57600 → 115200），使时钟分频系数可硬件复用。

工程选择的核心原则

波特率选择需平衡三大因素：

为什么是9600、19200、38400…？

这些数值是二进制倍数关系的典型代表：

9600 × 2  = 19200
19200 × 2 = 38400
38400 × 1.5 ≈ 57600 (非严格2倍，但有历史原因)
57600 × 2 = 115200
115200 × 2 = 230400
115200 × 4 = 460800

好处：

• 硬件分频简单：时钟树只需右移操作（>>1）即可获得下一级频率。
• 兼容传统设备：大量旧设备固化了这些速率（如PLC、工业传感器）。
• 误差控制友好：对晶振频率要求更易满足（如0592MHz可精确生成9600/19200/57600）。

115200 为何成为现代主流？

115200 是PC与嵌入式设备通信的”甜点位”：

• 性能瓶颈突破点：
  • 在早期PC（1990年代）上，115200 是软件UART能稳定处理的最高速率（CPU中断响应极限）。
  • 超过此速率需硬件串口（如16550 UART芯片）。
• USB转串口的适配：现代USB-CDC虚拟串口默认兼容115200，FTDI/CP2102等芯片直接支持该速率。
• 实用性与速度平衡：
  • 传输1字节（10位：1起始+8数据+1停止）耗时约 87μs。
  • 比57600（174μs/字节）快一倍，比230400（43μs）更抗干扰。

速度对比表（1字节=10位）：

特殊数值的隐藏逻辑

• 57600 的由来：
  • 早期是 38400×1.5 的产物（因为38400×2=76800超出当时硬件能力）。
  • 在 0592MHz + SMOD=1 时可精确生成（N=2），成为可靠的高波特率选择。
• 19200 的工业地位：PLC、Modbus RTU设备的经典速率，因其抗干扰能力优于38400/57600。
• 300-2400 的遗产：电话线Modem时代遗留（如传真机），现已罕见。

现代如何突破传统限制？

随着技术发展，非标波特率（如 921600、1M）逐渐普及：

• 高精度时钟：STM32的72MHz主频 + 小数波特率寄存器可生成任意速率（误差<0.1%）。
• 高速接口支持：
  • USB-CDC虚拟串口可达 3Mbps（CP2104）。
  • 硬件串口+FIFO缓冲：STM32 UART支持 5Mbps（需外部PHY芯片）。
• 协议优化：使用 1停止位、无校验位（如115200→8N1）可提升有效数据占比。

总结：波特率选择的黄金法则

为什么11.0592MHz是串口“黄金频率”？

11.0592 MHz 被称为串口“黄金频率”，主要是因为它可以完美整除常用的串口波特率（baud rate），从而避免通信误差。下面是详细原因：

串口通信基础

串口通信中，波特率（如 9600、19200、38400、57600、115200 等）指的是每秒传输的比特数。为了确保通信双方能准确解码数据，波特率必须非常精确。

在很多微控制器（MCU）或 UART 模块中，波特率是通过主时钟（晶振频率）经过分频器计算得到的：波特率 = 时钟频率 / (某个固定的分频系数)

为什么是 11.0592 MHz？

11.0592 MHz = 11059200 Hz它是许多常用波特率的整数倍，比如：

这些除数都是整数，意味着生成波特率时无误差，通信极为可靠。

如果用别的晶振（如 12 MHz）会怎样？

以 12 MHz 为例，12,000,000 ÷ 9600 = 1250虽然也是整数，但对于 115200 波特率：

• 12,000,000 ÷ 115200 ≈ 104.17（不是整数）
• 这样会产生误差，可能导致接收错误，尤其在高速通信时更明显。
