Python IDE:Arduino Lab for MicroPython

钱魏Way · · 7 次浏览
!文章内容如有错误或排版问题,请提交反馈,非常感谢!

Arduino Lab for MicroPython 是由 Arduino 官方推出的一款轻量级代码编辑器和集成开发环境(IDE),专门用于编写和上传 MicroPython 脚本到兼容的 Arduino 开发板。它的目标是让用户能够更便捷地在 Arduino 硬件上使用 Python 语言进行开发,降低物联网和嵌入式项目的入门门槛。

什么是 MicroPython?

MicroPython 是 Python 3 编程语言的一种精简高效的实现,专门为微控制器和嵌入式系统优化。它包含了 Python 的大部分核心功能,但对内存和处理器资源进行了大幅度优化,使其能够在资源受限的硬件上运行。这意味着你可以使用 Python 简洁、易读的语法来控制硬件,而不需要像传统的 Arduino 开发那样学习 C++。

简单来说,MicroPython 是 Python 3 编程语言的精简、高效实现,专门为运行在微控制器(通常是资源受限的嵌入式设备)和其他小型计算平台上而设计。

它由 Damien George 于 2013 年发起,并在 Kickstarter 上成功众筹,旨在将 Python 的强大和易用性带入微控制器世界。

核心概念和目标

  • Python 3 兼容: MicroPython 旨在尽可能接近完整版 Python 3 的语法和核心特性。大多数标准的 Python 模块(如sys, math, json, os 的一部分)、控制流(if, for, while)、异常处理、函数和类都可以使用。这使得熟悉 Python 的开发者可以几乎无门槛地开始嵌入式开发。
  • 轻量级: 这是 MicroPython 的核心优势。为了适应微控制器(通常只有几十 KB 到几百 KB 的 RAM 和 Flash 存储),MicroPython 的核心运行时库非常精简。它只包含了运行 Python 所必需的最小组件,许多在 CPython(标准 Python 实现)中由 C 实现的标准库模块在 MicroPython 中是由 Python 本身实现的,或者功能有所裁剪。
  • 运行在裸机/微控制器上: MicroPython 可以直接“刷”写到目标微控制器的 Flash 存储器中运行,不需要复杂的嵌入式操作系统(如 Linux)。它通过一个称为“MicroPython 固件”的形式存在,这个固件包含了 Python 解释器核心以及针对特定硬件的低级驱动和接口库。
  • 访问硬件: 这是 MicroPython 的另一个核心亮点。它为开发者提供了极其简洁而强大的接口来直接控制硬件
    • GPIO(通用输入输出):轻松读写数字信号、控制 LED、按键、继电器等。
    • 常用外设:UART(串口)、SPI、I2C、ADC(模数转换)、DAC(数模转换)、PWM(脉宽调制)、定时器、看门狗等。
    • 特定功能:对于支持的特定芯片,还能轻松访问网络(WiFi/BLE)、文件系统、显示屏、传感器等。
    • 语法通常简单直观,例如led = Pin(2, Pin.OUT); led.on()。

主要特点和优势

  • 开发效率高:Python 语法简洁易读,极大地提高了嵌入式项目的开发速度和迭代效率,尤其适合快速原型开发和教学。
  • 快速上手:对熟悉 Python 的人来说门槛极低;对初学者而言,Python 也比 C/C++ 更易入门。
  • 交互式解释器:
    • REPL:MicroPython 提供了一个类似桌面 Python 的交互式解释器。开发者可以通过串口(USB 转串口是常见方式)连接到设备,实时输入代码并立即看到结果。这对于学习、调试和硬件交互测试来说极具价值
    • 不需要繁琐的编译-烧写-运行-调试循环。
  • 跨平台支持: MicroPython 固件被移植到众多流行的微控制器架构上:
    • ARM Cortex-M 系列:最广泛支持,包括 STM32(F0/F4/F7/H7 等)、ESP8266、ESP32(及其各种变种,如 ESP32-S2/S3/C3/C6)、nRF 系列、Raspberry Pi Pico (RP2040)。
    • 其他架构:TI CC3200, MIPS (如:OpenWRT 路由器)、Xtensa (ESP8266/ESP32)。
    • x86/Unix-like:也有运行在 Unix-like 系统或 Windows(作为仿真器)的版本,方便开发和测试。
  • 文件系统:支持各种类型的文件系统(如 FatFS、LittleFS),允许设备读写文件(存在 Flash 或外部 SD 卡上),实现数据存储和配置管理。
  • 丰富的库生态: MicroPython 社区蓬勃发展,开发了大量的第三方库,涵盖了传感器驱动、网络协议、显示控制、各种应用框架等,极大地扩展了其能力范围(https://github.com/micropython/micropython-lib)。
  • 开源: MicroPython 是开源项目,遵循 MIT 许可证,可以免费用于商业和私人项目,方便学习和修改。

与“标准”Python (CPython) 的关键区别/局限性

  • 精简的核心和库:
    • 没有像numpy, pandas, scikit-learn这样的大型库。
    • 标准库模块功能通常被裁剪(如os模块功能减少)。
    • 可能会缺少一些较新的Python 3.x 特性,虽然核心团队一直在跟进。
  • 性能:Python 是解释型语言,因此运行时速度通常比用 C/C++ 编写的原生固件慢。对于计算密集型任务或超低延迟要求高的任务,这可能是个制约因素。但在大多数 IO 密集型、事件驱动型或响应时间在毫秒级的嵌入式应用中,这通常不是问题。
  • 内存限制:运行在非常有限的 RAM 中(可能只有几十 KB),需要开发者更注意内存管理和避免大对象的创建(如大型列表)。垃圾回收机制仍然存在,但更频繁的执行可能影响实时性。
  • 低级控制:虽然 MicroPython 提供了很好的硬件抽象,但如果需要极致优化性能(如寄存器级操作、超精确的时序控制、中断上下文中的复杂操作),通常还是需要求助于 C/C++(MicroPython 允许通过“原生模块”或“内联汇编”扩展功能,但这增加了复杂性)。
  • 特定硬件依赖:为了使用特定硬件的功能(如 WiFi、高级定时器),需要依赖对应芯片厂商提供并集成进 MicroPython 固件的库。

典型应用场景

MicroPython 非常适合以下领域(尤其强调快速开发和原型验证):

  • 物联网:传感器节点、智能设备、数据采集器(使用 WiFi/BLE/LoRa 等连接)。
  • 教育:学习编程、电子、机器人技术的绝佳工具(如:BBC micro:bit、ESP32/ESP8266开发板、树莓派Pico)。
  • 快速原型开发:将想法快速转化为硬件概念验证。
  • 创客项目:机器人、智能家居设备、交互式艺术装置、数据记录仪。
  • 工具/工具链构建:创建用于测试、监控或配置其他设备的专用工具。
  • 自动化控制:简单的工业控制、园艺自动化等。

如何开始?

  • 选择硬件: 购买一款官方支持 MicroPython 且资源足够(RAM建议>=128KB,Flash>=1MB)的板卡:例如:
    • 入门级/教育级: BBC micro:bit, Pyboard(官方参考板)
    • 性价比/多功能: ESP8266(如 NodeMCU、D1 Mini)、ESP32(及其各种开发板)、树莓派 Pico (RP2040)
    • 更高性能/功能: STM32 Nucleo/Discovery 系列开发板(需检查具体型号支持)
  • 刷写固件: 去 MicroPython 官网 (https://micropython.org/download/) 或第三方维护的版本 (https://micropython.org/download/all/) 下载对应你板卡的.bin 或 .uf2 固件文件。
    • 通常通过 USB 线连接,进入特定下载模式,然后将固件文件拖放或使用专用工具烧录。
  • 连接开发:
    • REPL (串口终端):使用终端工具(PuTTY、Tera Term、screen, minicom, Thonny IDE 自带的终端)连接到板卡出现的 USB 串口设备。输入代码后按Enter 执行。
    • 集成开发环境:
      • Thonny IDE:对 MicroPython 支持极佳,内置终端、文件传输管理、包管理,非常推荐。
      • Visual Studio Code + Pymakr 插件: 功能强大的选择。
      • Mu Editor:适合初学者,尤其 micro:bit。
    • 文件操作:通过 REPL 的os 和 machine 模块,或者通过 IDE 的文件浏览器功能(如 Thonny),可以创建、编辑和执行存储在板卡上的 .py 文件。py 通常是开机自动执行的脚本。
    • 学习资源:
      • 官方文档:https://docs.micropython.org/ (包含通用文档和特定板卡文档)
      • 板卡厂商提供的文档和教程。
      • 大量的社区博客、论坛帖子、视频教程(YouTube)、开源项目。

Arduino Lab for MicroPython 的主要特性

Arduino Lab for MicroPython 提供了一系列功能,旨在简化 MicroPython 的开发流程:

  • 轻量级编辑器: 它提供一个简洁的代码编辑界面,支持 Python 语法高亮,帮助用户编写和格式化 MicroPython 代码。
  • REPL (Read-Eval-Print Loop) 交互式终端: 这是 MicroPython 开发的核心功能之一。REPL 允许你直接向开发板发送 MicroPython 命令并立即看到结果,这对于调试和快速测试代码非常有用。Arduino Lab for MicroPython 集成了 REPL 功能,方便用户实时与开发板进行交互。
  • 连接与断开板卡: 提供直观的按钮来连接和断开 MicroPython 兼容的 Arduino 开发板,确保编辑器可以与硬件进行通信。
  • 代码运行与停止: 用户可以轻松地运行编写好的 MicroPython 脚本,并在 REPL 中查看输出或错误信息。同样,也可以随时停止正在运行的脚本。
  • 文件管理: 允许用户管理开发板上的文件系统。你可以上传、下载和组织 MicroPython 脚本及其他相关文件到开发板上。这对于存储多个文件或库非常方便。
  • 在线和桌面版本: Arduino Lab for MicroPython 既有桌面版(支持 Windows、macOS 和 Linux),也有在线版本,可以在支持的浏览器(如 Chrome、Opera、Edge)中直接访问和使用。在线版本尤其方便教育场景和 Chromebook 用户。
  • 与 Arduino Cloud 集成(在线版): 在线版本的 Arduino Lab for MicroPython 是 Arduino Cloud 的一部分,可以与 Arduino Cloud 的其他服务(如物联网仪表盘)进行集成,方便用户创建和管理基于 MicroPython 的物联网项目。
  • 无需编译: 与传统的 Arduino sketches (C++) 不同,MicroPython 代码是解释执行的,这意味着你不需要预先编译代码。当你运行脚本时,Arduino Lab for MicroPython 会将其发送到 REPL,然后逐行解释执行,从而实现快速测试和开发。

使用 Arduino Lab for MicroPython 的详细步骤

Arduino Lab for MicroPython 旨在简化在兼容 Arduino 板上进行 MicroPython 开发的过程。以下是如何使用它的详细步骤:

第一步:准备你的 Arduino 板卡

在使用 Arduino Lab for MicroPython 之前,你需要一块兼容的 Arduino 板卡,并且它已经刷入了 MicroPython 固件。

  • 选择兼容的板卡: 目前支持的 Arduino 板卡包括:
    • Arduino Nano ESP32 (强烈推荐,因为它内置 Wi-Fi 和蓝牙)
    • Arduino Nano RP2040 Connect
    • Arduino Nano 33 BLE Sense
    • Arduino GIGA R1 WiFi
    • Arduino Nicla Vision
  • 刷入 MicroPython 固件: 大多数情况下,新购买的板卡可能没有预装 MicroPython 固件。你需要使用 Arduino MicroPython Installer 来完成固件的刷写。
    • 访问 https://micropython.arduino.cc/ 页面。
    • 点击页面上的 “Install MicroPython” 按钮。
    • 按照屏幕上的指示连接你的 Arduino 板卡到电脑,并选择对应的板卡型号。
    • 安装程序会自动检测并刷入最新的 MicroPython 固件。这个过程通常很快,但请确保你的板卡在整个过程中保持连接。

第二步:获取并启动 Arduino Lab for MicroPython

你可以选择使用在线版本或桌面版本。

  • 在线版本 (推荐,无需安装):
    • 打开你的网络浏览器(推荐 Chrome、Edge 或 Opera)。
    • 访问 Arduino Lab for MicroPython 的在线地址:https://lab-micropython.arduino.cc/
    • 如果你是第一次使用,浏览器可能会要求你安装一个小的驱动或扩展,以便与串口通信。请允许它。
  • 桌面版本 (离线使用):
    • 访问 Arduino 官方实验室下载页面:https://www.arduino.cc/en/software#arduinolab
    • 下载适用于你操作系统的版本(Windows、macOS 或 Linux)。
    • 解压下载的文件(如果适用)。
    • 运行解压后的可执行文件(例如,在 Windows 上是 .exe 文件)。

第三步:连接你的 Arduino 板卡

启动 Arduino Lab for MicroPython 后,你需要将板卡连接到软件:

  • 用 USB 数据线将刷好 MicroPython 固件的 Arduino 板卡连接到电脑。
  • 在 Arduino Lab for MicroPython 界面的左上角,点击 “Connect”(连接)按钮。
  • 在弹出的列表中,选择你的 Arduino 板卡所对应的 串口(Serial Port)。通常,它会显示为 “Arduino [你的板卡名称]” 或类似的名称,并伴随着一个端口号(例如 COMx 在 Windows 上,或 /dev/tty.usbmodemxxxx 在 macOS/Linux 上)。
  • 点击 “Connect”。如果连接成功,你会在界面下方看到 REPL (Read-Eval-Print Loop) 终端显示 MicroPython 的提示符 >>>。

第四步:编写和运行你的第一个 MicroPython 代码

现在你可以开始编写和运行 MicroPython 代码了:

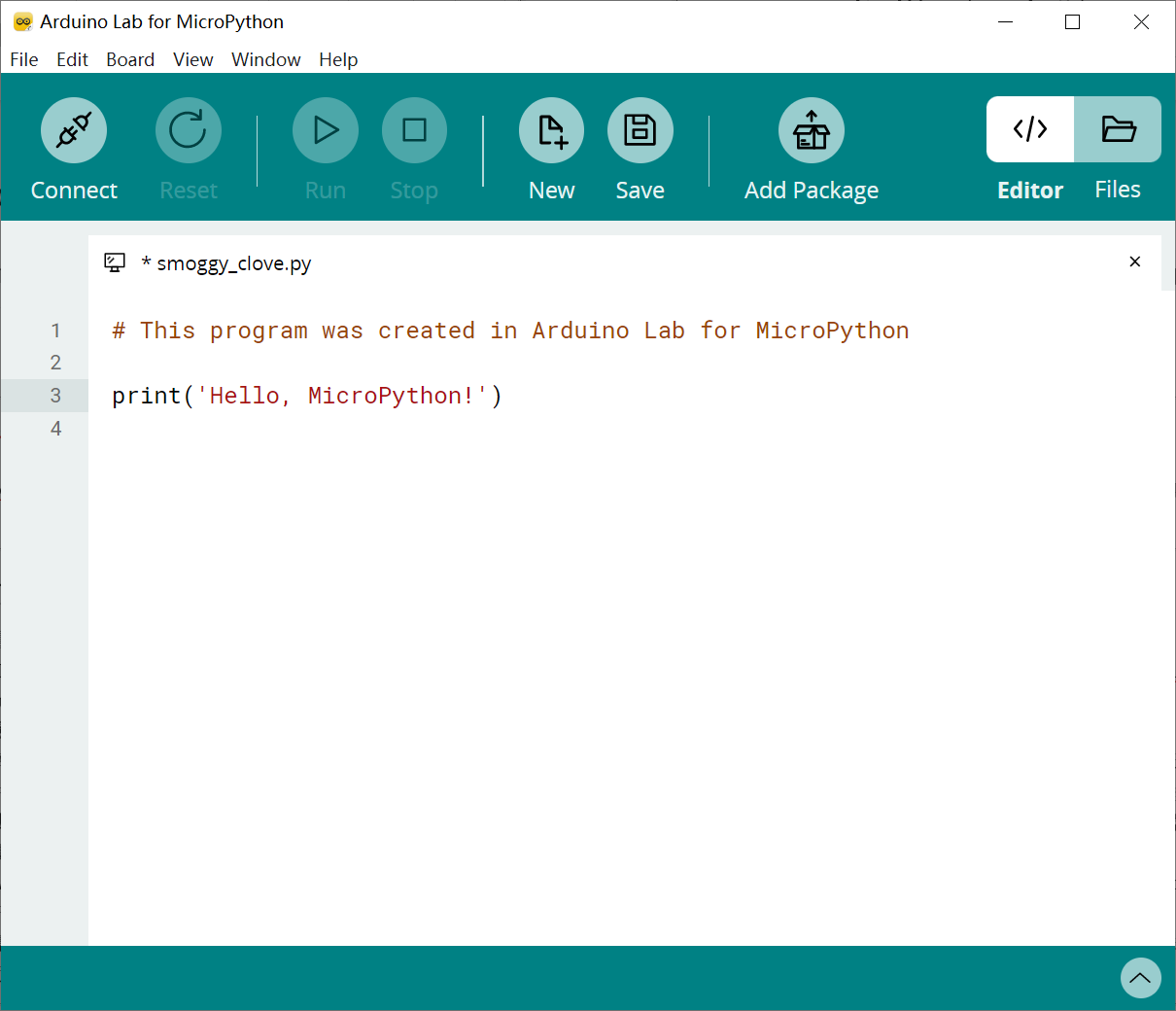

  • 代码编辑器: 在界面的左侧是代码编辑区域。你可以在这里输入你的 MicroPython 脚本。
  • 编写示例代码(LED 闪烁): 以一个简单的板载 LED 闪烁程序为例:
import time
from machine import Pin

# 大多数Arduino板载LED连接到特定的引脚。
# 对于Nano ESP32,板载LED通常连接到GPIO 6。
# 你可能需要根据你的板卡型号调整这个引脚号。
led_pin = Pin(6, Pin.OUT) # 将GPIO 6 配置为输出模式

while True:
    led_pin.value(1) # 打开LED (高电平)
    time.sleep(0.5)  # 暂停0.5秒
    led_pin.value(0) # 关闭LED (低电平)
    time.sleep(0.5)  # 暂停0.5秒

注意: 确保 led_pin 的引脚号与你板卡上的板载 LED 实际连接的 GPIO 引脚相符。你可以在你的 Arduino 板卡文档中找到这个信息。

  • 运行代码:编写完代码后,点击编辑器上方的绿色 “Run”(运行)按钮(通常是一个播放符号)。
    • 代码会被上传到你的 Arduino 板卡并立即开始执行。
    • 如果代码有输出(例如 print() 语句),你会在下方的 REPL 终端 中看到。
    • 你应该会看到你的 Arduino 板载 LED 开始以每秒闪烁一次的频率亮灭。
  • 停止代码:如果你想停止正在运行的脚本,点击编辑器上方的红色 “Stop”(停止)按钮(通常是一个方块符号)。这会中断板卡上正在运行的 MicroPython 程序。

第五步:使用 REPL 终端进行交互

REPL (Read-Eval-Print Loop) 是 MicroPython 开发中一个非常强大的工具,允许你直接与板卡进行实时交互:

发送命令: 在 Arduino Lab for MicroPython 界面的底部,你会看到 REPL 终端。当它显示 >>> 提示符时,你可以直接输入 MicroPython 命令并按回车执行。

  • 例如,输入 print(“Hello, MicroPython!”) 然后按回车,你会在终端中看到输出。
  • 你甚至可以控制 LED:
from machine import Pin
led = Pin(6, Pin.OUT) # 确保引脚正确
led.value(1) # LED 亮
led.value(0) # LED 灭

这些命令会立即在板卡上执行。

调试和测试: REPL 是调试和测试代码片段的绝佳方式,无需每次都上传完整的脚本。

第六步:文件管理

Arduino Lab for MicroPython 允许你管理板卡上的文件系统:

  • 文件管理器: 在界面的右侧,你会看到一个文件管理器面板。它会显示板卡上的文件(通常是py 和其他你上传的文件)。
  • 上传文件:
    • 点击文件管理器顶部的 “Upload File”(上传文件)按钮(通常是一个向上箭头的图标)。
    • 选择你电脑上的 MicroPython .py 文件。文件会被上传到板卡上。
  • 下载文件:
    • 选中文件管理器中的一个文件。
    • 点击 “Download File”(下载文件)按钮(通常是一个向下箭头的图标),可以将板卡上的文件下载到你的电脑。
  • 删除文件:
    • 选中文件管理器中的一个文件。
    • 点击 “Delete File”(删除文件)按钮(通常是一个垃圾桶图标),可以删除板卡上的文件。
    • 注意: 如果你删除py,板卡重启时可能不会自动运行任何程序。

第七步:保存和加载项目

  • 保存代码: 你可以在本地保存你正在编辑的 MicroPython 代码文件。点击左上角的“文件”菜单(或类似图标),选择“保存”或“另存为”。
  • 加载代码: 同样,你可以打开本地的 .py 文件到编辑器中进行修改和上传。

常见问题和提示

  • 连接问题: 如果无法连接板卡,请确保:
    • MicroPython 固件已正确刷入。
    • 选择了正确的串口。
    • USB 数据线是数据线,而不仅仅是充电线。
    • 没有其他程序(如 Arduino IDE 串口监视器)正在占用串口。
  • 板卡重启: 如果你上传了py 文件,并且希望板卡在启动时自动运行这段代码,你可能需要在上传后断开并重新连接 USB 数据线,或者在 REPL 中输入 machine.reset()。
  • 库: MicroPython 通常自带一些核心库(如 machine, time)。如果你需要使用特定的外部库,你需要将它们上传到板卡的根目录或 lib 文件夹中。
