C语言学习之位操作

C 语言中的位操作（Bit Manipulation）。是一种直接在底层操作整型数据（char, short, int, long 等及其 unsigned 版本）中单个比特（位）的技术。它在系统编程、嵌入式开发、驱动开发、加密算法、性能优化等领域非常重要。

C语言中的位操作

核心概念

• 比特（Bit）：计算机中最小的数据单位，只能是 0 或 1。
• 二进制表示：所有参与位操作的整型变量在内存中都是以二进制形式存储的。例如，unsigned char a = 5;在内存中表示为 00000101（假设一个字节有 8 位）。
• 位操作运算符：作用于整数的单个或多个比特位。
• 位掩码（Bitmask）：一个预先定义好模式（哪些位是 1，哪些位是 0）的整数，用于与目标数据执行位操作，以达到设置、清除、翻转或测试特定比特位的目的。

位操作运算符

C 语言提供了以下位运算符（按位操作）：

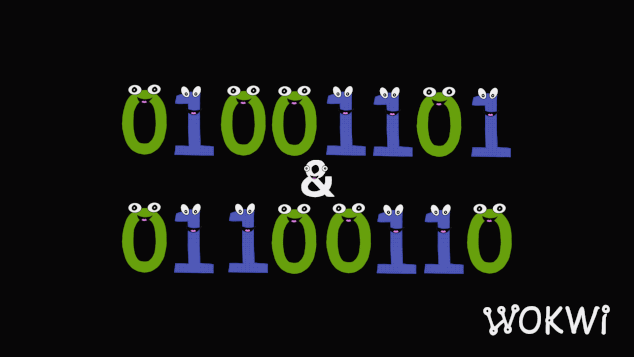

AND &

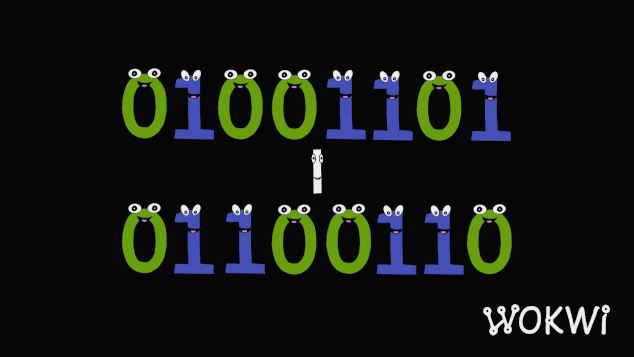

OR |

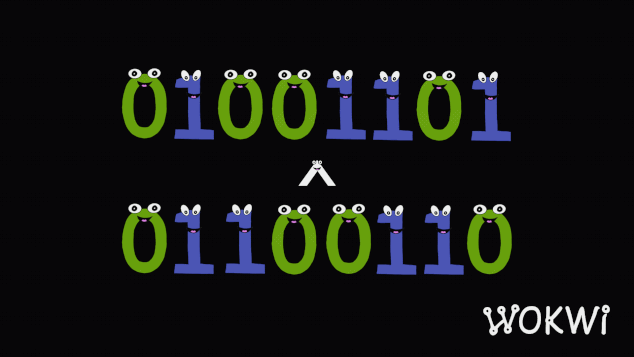

XOR ^

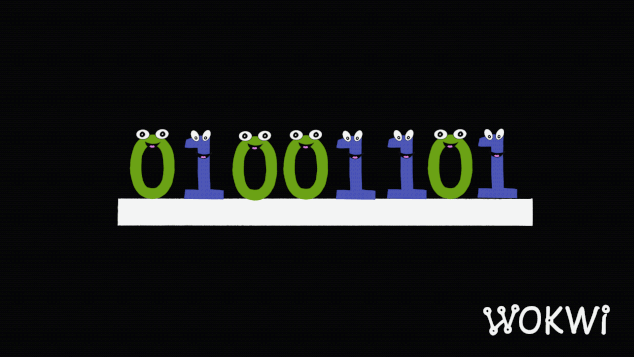

NOT ~

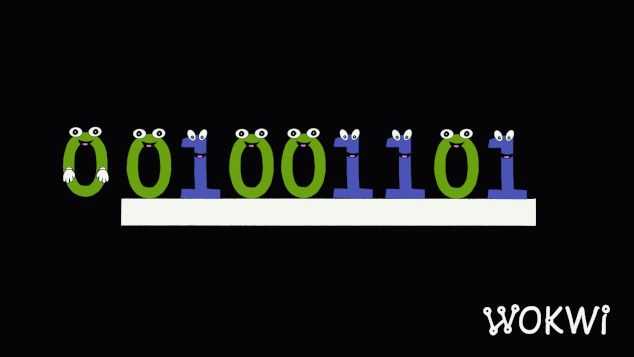

Shift Right >>

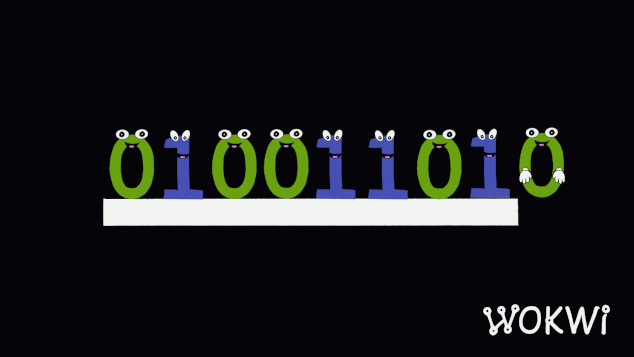

Shift Left <<

重要细节和注意事项：

• 操作数类型： 位运算符只能作用于整型类型（int, unsigned int, char, short, long, long long 及其unsigned 版本）。不能用于浮点数或指针（除非通过显式转换）。
• 优先级： 位运算符的优先级通常低于算术运算符和比较运算符。强烈建议使用括号()来明确运算顺序，避免混淆。例如value & mask == 0 等价于 value & (mask == 0)（可能不是你想要的），最好写成 (value & mask) == 0。
• 副作用与移位：
  • 左移（<<）： 低位补 0。如果高位移出的是非零值（符号位可能被改变），则结果可能不符合预期（溢出行为未定义？C99/C11 明确：如果值因位移而无法表示，则行为未定义）。
  • 右移（>>）： 对于无符号整数 (unsigned)，保证是逻辑右移（高位补 0）。 对于有符号整数 (signed)，行为由编译器实现定义：可以是逻辑右移（某些平台）或算术右移（大多数平台为保持符号位正确）。 编写可移植代码时，强烈建议仅对有符号整数进行非负位移或对负整数移位时特别小心（或避免对有符号整数使用>>），或者显式使用无符号整数进行位操作。
  • 位移位数： 如果移动的位数大于或等于操作数类型的宽度（如对int 移 32 位或更多），或者移动负数的位数，行为是未定义的（Undefined Behavior, UB），可能导致任意结果或崩溃。务必确保移位位数在 [0, bitsize-1] 范围内（bitsize 是类型宽度，如 int 通常是 32）。例如：sizeof(int) * CHAR_BIT 可以得到 int 的位数（CHAR_BIT在<limits.h>中定义）。
• 按位取反（~）与逻辑非（!）：~a对每一个位取反。!a是逻辑非操作，a != 0时结果为0，a == 0时结果为1。

核心位操作技术

设置位（Set Bit）： 将指定位设置为 1。

value = value | (1UL << n);  // 设置第 n 位（从最低位 0 开始计数）
// 或使用 |=
value |= (1UL << n);         // 等效写法

• 1UL << n：创建一个掩码，其中只有第n 位是 1（其余位是 0）。UL 后缀确保为无符号长整型，避免移位错误。
• value | mask：value的任何位与 mask 的 1 位进行 OR，结果该位必为 1。其他位保留 value 的原值。

清除位（Clear Bit）： 将指定位设置为 0。

value = value & ~(1UL << n);  // 清除第 n 位
// 或使用 &=
value &= ~(1UL << n);         // 等效写法

• ~(1UL << n)：创建一个掩码，其中只有第n 位是 0（其余位是 1）。
• value & mask：value的任何位与 mask 的 0 位进行 AND，结果该位必为 0。其他位保留 value 的原值。

翻转位（Toggle/Filp Bit）： 将指定位取反（0 变 1，1 变 0）。

value = value ^ (1UL << n);  // 翻转第 n 位
// 或使用 ^=
value ^= (1UL << n);         // 等效写法

• 1UL << n：创建一个掩码，其中只有第n 位是 1（其余位是 0）。
• value ^ mask：value的位与 mask 的 0 位（XOR）保持不变；与 mask 的 1 位（XOR）被取反。

检查位（Check/Test Bit）： 判断指定位是否为 1。

if (value & (1UL << n)) {  // 注意：条件判断中的位操作
    // 第 n 位是 1
} else {
    // 第 n 位是 0 或未设置
}
// 或者需要明确布尔值
bit_is_set = (value & (1UL << n)) != 0;  // True if set
// bit_is_set = (value >> n) & 1;       // 另一种检查方式：右移后取最低位

• value & (1UL << n)：如果value 的第 n 位是 1，则结果非零（为 1 << n）；如果是 0，则结果为 0。
• 在条件判断（如if）中，非零即 true，零即 false。

提取位域（Extract Bit Field）： 取出连续的一段位。

unsigned int field = (value >> start_bit) & mask;

• 右移start_bit 位，将目标比特域移动到最低有效位（LSB）。
• 用mask（宽度等于目标位域宽度，所有位为 1）进行 & 操作，清除高位多余的比特。
• 例子：提取value 中从第 5 位开始的 4 个比特（即 bit5 到 bit8）：

field = (value >> 5) & 0x0F;  // 0x0F 是二进制 00001111， 4 个 1

设置位域（Set Bit Field）： 修改连续的一段位。

value = (value & ~(mask << start_bit)) | ((new_field & mask) << start_bit);

步骤：

• mask << start_bit：创建一个目标位域全为 1 的掩码field_mask。
• ~(field_mask)：创建一个清除目标位域的掩码（目标位域为 0， 其余为 1）。
• value & ~(field_mask)：将value 的目标位域清零，其他位保留。
• new_field & mask：确保new_field 的值不会超出目标位域的宽度（清除 new_field 中多余的位）。
• (new_field & mask) << start_bit：将处理后的new_field 值移到目标位置。
• |：将“已清零位域的 value” 与 “移到位置的 new_field 值” 合并。

实际应用场景

• 嵌入式系统 / 硬件接口 (GPIO)：
  • 设置或读取微控制器 I/O 寄存器的特定控制位或状态位。
  • PORTB |= (1 << PIN0); // 设置 PB0 为高电平
  • if (PINA & (1 << PIN7)) { … } // 检查 PA7 是否高电平
  • 配置设备寄存器选项（如设置波特率、数据位等）。
• 设备驱动：
  • 与硬件寄存器交互，配置设备模式、读取设备状态、发送命令等。
• 高效存储状态标志：
  • 用单个整数的不同比特位来表示多个布尔状态，节省内存（尤其是需要大量标志时）。例如：

#define FLAG_A (1 << 0) // 0x01
#define FLAG_B (1 << 1) // 0x02
#define FLAG_C (1 << 2) // 0x04
unsigned int status = 0;
status |= FLAG_A; // 设置标志 A
status &= ~FLAG_B; // 清除标志 B
if (status & FLAG_C) { ... } // 检查标志 C

• 算法优化：
  • 某些位操作计算比除法或取模快得多。注意：现代优化编译器通常能自动转换，不必手工做过于晦涩的优化。
    • 判断奇偶：if (x & 1) { /* 奇数 */ }
    • 快速乘/除 2 的幂（使用移位）：x * 8等效 x << 3， x / 4 等效 x >> 2 (对无符号数或正有符号数有效，对有符号负数需格外小心右移)。
    • 检查是否是 2 的幂：(x != 0) && ((x & (x – 1)) == 0)
    • 交换两个变量（无临时变量）：a ^= b; b ^= a; a ^= b;（注意：有副作用的操作数可能导致问题）。
    • 位级加密算法。
  • 压缩数据：
    • 将多个小的整数压缩到一个更大的整数空间中进行存储或传输（利用移位和掩码组合/分解）。
  • 图形和图像处理：
    • 像素操作（处理像素值的各个分量 R, G, B, A，常涉及移位和掩码提取/组合）。
    • 位图操作（单色/索引颜色图像）。

结构体位域

C 语言提供了一种语法结构直接定义结构体中成员占据的比特位数：

struct packed_flags {
    unsigned int flag_a : 1; // 占用 1 位
    unsigned int flag_b : 1; // 占用 1 位
    unsigned int reserved : 6; // 保留 6 位
    unsigned int value : 4; // 占用 4 位，能表示 0-15
    unsigned int mode : 3; // 占用 3 位，能表示 0-7
};

• 优点：语法清晰，可以节省内存（相对于定义多个布尔变量），特别适合描述硬件寄存器布局或需要严格内存布局的场景。
• 缺点：
  • 可移植性差：内存中位的顺序（大端序还是小端序）、成员在结构体内的具体内存偏移位置由编译器实现决定，可能与硬件文档要求不一致。
  • 访问位域成员通常比直接位操作稍慢（编译器会将其转换为对应的位操作，但可能有额外的指令开销）。
  • 不能取址（&packed_flags.flag_a是无效的）。
  • 通常仅适合在同一个编译器、平台下使用。
• 一般建议：对于对内存布局有严格要求（尤其是跨平台场景）或性能关键的部分，优先考虑显式使用位操作和掩码。

51单片机的位操作

51 单片机（通常指基于 Intel MCS-51 指令集架构的单片机，如 STC89C52、AT89S52 等）在硬件层面提供了强大的位寻址能力，这是它与标准通用计算机在架构上的显著区别之一，对于嵌入式系统开发（尤其是控制、IO操作）极其重要。位操作在51单片机编程中不仅是高效的，而且是访问控制特定功能寄存器（SFR）引脚状态的主要方式和必要手段。

位寻址空间 (Bit-Addressable Area)

片内 RAM (低 128 字节):

20H – 2FH: 这是 16 字节（128位）的可位寻址区。这 128 个位（00H – 7FH）中的每一个都有独立的位地址。

• 位地址00H – 07H 对应字节地址 20H 的 bit0 – bit7。
• 位地址08H – 0FH 对应字节地址 21H 的 bit0 – bit7。
• … 如此类推 …
• 位地址78H – 7FH 对应字节地址 2FH 的 bit0 – bit7。

特殊功能寄存器 (Special Function Registers – SFRs, 高 128 字节 80H – FFH):

可位寻址的 SFRs: 当 SFR 的字节地址能被 8 整除（即地址以 0 或 8 结尾，如 80H, 88H, 90H, 98H, A0H, A8H, B0H, B8H, …, F0H, F8H）时，该 SFR 的 8 个位中的每一个也都有一个独立的位地址（通常范围在 80H – FFH）。

重要例子:

• P0(端口 0):地址 80H (可位寻址)
  • P0^0(或0) 位地址 80H (最低位)
  • P0^1位地址81H
  • P0^7位地址87H(最高位)
• TCON(定时器/计数器控制寄存器): 地址 88H (可位寻址)
  • TR0(启动 T0) 位地址 8CH
  • TF0(T0 溢出) 位地址 8DH
  • TR1(启动 T1) 位地址 8EH
  • TF1(T1 溢出) 位地址 8FH
• SCON(串行口控制寄存器): 地址 98H (可位寻址)
  • RI(接收中断) 位地址 98H
  • TI(发送中断) 位地址 99H
• IE(中断允许寄存器):地址 A8H (可位寻址)
  • EA(总允许) 位地址 AFH
  • ET0(T0 中断) 位地址 A9H
  • … 等等 …
• IP(中断优先级寄存器): 地址 B8H (可位寻址)
  • P1(端口 1): 地址 90H (可位寻址)
  • P2(端口 2): 地址 A0H (可位寻址)
  • P3(端口 3): 地址 B0H (可位寻址) (注意：P3^0 RXD, P3^1 TXD, P3^2 INT0, P3^3 INT1, P3^4 T0, P3^5 T1, P3^6 WR, P3^7 RD 都有额外功能)

C 语言中的位操作访问 (针对 51 编译器扩展)

51 编译器（如 Keil C51, SDCC）提供了专门的语法来方便地进行位操作，特别是在访问可位寻址的 SFRs 和位寻址 RAM 区：

sbit 关键字 (声明单个位变量)

sbit LED = P1^0;  // 将 LED 定义为 P1.0 (位地址 90H)
sbit KEY = P3^2;  // 将 KEY 定义为 P3.2 / INT0 (位地址 B2H)
sbit TF0 = TCON^5; // 或 sbit TF0 = 0x8D; 定义 TF0 标志位 (位地址 8DH)
sbit flagBit = 0x20; // 定义片内RAM 20H 地址处的 flagBit 位 (位地址 00H)

使用 sbit 定义的位变量可以直接赋值和读取：

LED = 1;    // 将 P1.0 置高 (开灯)
if (KEY == 0) { // 检测 P3.2 是否被拉低
    // 按键按下
}
TF0 = 0; // 清除 T0 溢出标志

bit 关键字 (声明一个位变量, 自动分配在位寻址区)

bit keyPressed;   // 在可位寻址RAM区自动分配一个位变量
bit timerFlag;
void main() {
    keyPressed = 0; // 初始化
    // ...
    if (keyPressed) {
        // 处理按键事件
        keyPressed = 0; // 清除标志
    }
}

bit 类型的变量存储在位寻址 RAM 区 (20H-2FH)，编译器会自动管理其位置。

bdata 存储类型修饰符 (声明位于位寻址区的字节变量)

unsigned char bdata statusReg; // statusReg 位于可位寻址RAM区
sbit statusBit0 = statusReg^0; // 定义其最低位
sbit statusBit3 = statusReg^3; // 定义其 bit3
void main() {
    statusReg = 0x00;    // 操作整个字节
    statusBit3 = 1;      // 单独设置 bit3
    if (statusBit0) {     // 单独检查 bit0
        // ...
    }
}

bdata 允许你将一个字节变量放在 20H-2FH 区域，然后可以用 sbit 来定义这个字节变量的各个位，实现对该字节内位的便捷访问。

标准 C 位操作运算符的应用

除了上述专用语法，标准的 &, |, ^, ~, <<, >> 位操作符在 51 单片机编程中同样适用，尤其是在处理不可位寻址的 SFR 或变量时：

// 读取 P1 的值, 判断 bit0 (与)
if (P1 & 0x01) { ... } // 相当于 if (P1.0)
// 设置 P2 的 bit4, bit5 (或)
P2 |= 0x30; // 等同于 P2 |= (1<<4) | (1<<5); 或 P2.4=1; P2.5=1;
// 清除 P0 的 bit7 (与+取反)
P0 &= ~0x80; // 等同于 P0 &= ~(1<<7); 或 P0.7=0;
// 翻转 P3 的 bit1 (异或)
P3 ^= 0x02; // 等同于 P3 ^= (1<<1); 或 P3.1 = !P3.1;

位操作的实际应用场景 (51 单片机中至关重要):

• GPIO (输入/输出端口) 控制: 这是最频繁的操作。点亮/熄灭 LED（设置/清除位），检测按键输入（读取位状态）。
• 中断系统: 设置/清除中断允许位 (EA,EX0, ..)，检测中断请求标志 (IE0, TF0, RI, TI…)。
• 定时器/计数器: 启动/停止定时器 (TR0,TR1)，查询溢出标志 (TF0, TF1)，设置工作模式 (M0, M1)。
• 串行通信: 设置串口模式、波特率、允许接收 (SM0,SM1, SM2, REN)，检测发送完成/接收完成标志 (TI, RI)，设置中断优先级 (PS)。 (注意 SCON 各模式下的位定义不同)。
• 状态标志: 在可位寻址 RAM 区 (bit,bdata+sbit) 高效存储程序状态标志、事件标志位。
• 软件模拟 I2C, SPI: 直接操作 SCL, SDA (I2C) 或 SCK, MOSI, MISO (SPI) 引脚时，精确控制高低电平的时序依赖于位操作。

Keil C51 与 SDCC 编译环境的差异

在51单片机开发中，SDCC（Small Device C Compiler） 和 Keil C51 是两种常用的编译器，它们在对位操作（特别是51特有的硬件位寻址）的支持上存在显著差异，主要体现在语法、关键字、对内存模型的利用以及实现细节上。

sbit 关键字的用法与定位方式

• Keil C51:
  • 定义灵活且强大：sbit 可直接定位到绝对位地址（包括SFRs和可位寻址RAM区）、基于符号的可位寻址SFR（如 P1^0）或基于地址的偏移量（如 0x20^0）。
  • 允许任意绝对位地址：sbit flag = 0x20; (RAM位地址00H) 或 sbit TF0 = 0x8D; (SFR TCON.5的位地址) 完全合法。
• SDCC:
  • 受限的定位方式：sbit 仅能用于SFRs的位定义，如 sbit LED = P1^0;。
  • 不支持绝对位地址赋值：sbit flag = 0x20; 是无效语法！ SDCC无法用 sbit 直接指向RAM中的位地址。
  • 替代方案： 访问RAM位地址需使用位域或__bit类型。

RAM位寻址的访问方式

Keil C51:

• bit关键字 + sbit：

bit flag1;              // 编译器自动在位寻址区分配一位
sbit flag2 = 0x20;      // 显式绑定到位地址0x20 (RAM位00H)

• bdata+ sbit：

unsigned char bdata flags; // flags存放于20H-2FH的RAM区
sbit flagA = flags^0;     // 操作flags的bit0

SDCC:

• __bit关键字： 用于声明一个位于位可寻址区（20H-2FH）的位变量。编译器自动分配位地址。

__bit flag1;           // 自动在位寻址区分配一位

• 不支持bdata 修饰符和 sbit 定位RAM位：
• 无法像Keil一样方便地在一个字节变量内精确定义位别名。若想操作RAM字节内的特定位，需使用：
• 标准位运算：if (flags & 0x01) …判断最低位。
• 位域 (struct bitfields)： (更推荐SDCC下的“软”位域，见第4点)。

中断服务函数中位变量的处理

Keil C51:

• 使用interrupt 关键字声明中断函数，并支持在其中直接使用bit/sbit变量：

void Timer0_ISR() interrupt 1 {
  if (TF0) {           // 直接访问sbit定义的标志位
    TF0 = 0;
    // ...
  }
}

SDCC:

• 使用__interrupt 和中断号声明中断函数。
• 关键限制：在中断函数内部使用__bit 变量存在风险或不支持！ SDCC可能需要使用 __critical 或 **volatile** 修饰，并避免直接用 __bit 做跨函数状态传递（除非明确知晓其编译器行为）。
• 替代方案： 在中断中使用非位寻址的全局变量（如unsigned char flags;）加标准位操作作为标志位：

volatile unsigned char flags;
#define FLAG_TF0 0x01
__interrupt(1) void Timer0_ISR() {
    if (TCON & 0x20) {        // 直接检查TCON的TF0位 (0x20是掩码)
        TCON &= ~0x20;        // 清除TF0
        flags |= FLAG_TF0;     // 设置全局标志
    }
}

结构体位域 (struct bitfields) 的支持与实现

Keil C51:

• 硬件位域： 通过bdata 声明 + 位域结构体，编译器利用硬件的位寻址能力，生成高效代码（单指令操作位）。
• 示例：

unsigned char bdata status;
struct sbits {
    unsigned char flag1 : 1;
    unsigned char flag2 : 1;
    unsigned char : 4;        // 保留位
    unsigned char mode : 2;
};
struct sbits *b = (struct sbits*)&status;
b->flag1 = 1;                 // 直接硬件位操作

SDCC:

• “软”位域： 即使使用类似Keil的bdata 方法，位域访问也是通过编译器生成的 掩码与移位操作（一系列 &, |, <<, >> 指令）来实现，没有硬件加速。
• 结果： 位域操作代码效率显著低于Keil。若需高效操作RAM区特定位，推荐直接使用位运算 + 宏，而非位域。
• 示例 (高效做法)：

#define STATUS_FLAG1  (1 << 0)
#define STATUS_MODE   (0x03 << 2)  // 2位宽的mode在bit2-bit3
unsigned char status;
// 设置flag1
status |= STATUS_FLAG1;
// 设置mode为2
status = (status & ~STATUS_MODE) | (2 << 2);

位变量类型 (bit vs __bit)

• Keil C51:
  • 关键字：bit，用于声明自动位于可位寻址RAM区的位变量。
• SDCC:
  • 关键字：__bit（注意双下划线），作用与Keil的bit 类似，声明位可寻址区的位变量。
  • 命名空间： 需使用双下划线前缀，表明是编译器扩展。

其他差异

• 变量初始化：
  • Keil C51：bit 变量可初始化，如 bit flag = 0;。
  • SDCC：__bit 变量不能直接初始化（C标准限制），其初始值由编译器决定（通常为0）。安全做法：在函数开始时显式赋值 flag = 0;。
• 位变量作用域：
  • 二者均支持全局__bit/bit 和局部 __bit/bit。
• 函数返回值与参数：
  • 通常避免将__bit/bit 作为函数参数或返回值（存在潜在问题或编译器限制）。优先使用 int 或 unsigned char 传递位状态（0/1）。

核心差异与移植建议

强烈建议： 若需在SDCC下保持效率和可移植性：

• SFR位操作： 保留sbit 对端口/寄存器的定义。
• RAM位操作：
  • 独立标志 → 使用__bit。
  • 字节内位/位域 → 使用 位操作宏 + 全局unsigned char变量 +volatile修饰。
• 中断标志： 使用全局volatile变量作为标志，在ISR和主循环间传递状态。
• 彻底摒弃Keil的bdata+位域写法，因其在SDCC下既无效也低效。
